软件工程概念

软件:Instructions+Data structures+descriptive information(Document)

软件工程定义:

将系统化Systematic 规范化disciplined 可量化quantifiable 的方法用于软件的开发运行和维护将工程化方法用于软件
对上条所述方法的研究

Reasons of evolving legacy system

Software must be ==adapted== to meet the needs of new computing environments or technology.
Software must be ==enhanced== to implement new business requirements.
Software must be ==extended== to make it interoperable with other more modern systems or databases.
Software must be ==re-architected== to make it viable within a network environment.

软件工程层次

工具
方法
过程 process 基础
质量关注点 quality focus 根基

软件过程

==软件过程==:A process is a collection of activities, actions, and tasks that are performed when some work product is to be created.

工作产品构建时所执行的一系列 活动动作和任务

umbrella activities 普适性活动

沟通 communication
策划 planning
建模 modeling
构建 construction
部署 deployment

过程模型

过程流

过程流(Process Flow) : 描述了在执行顺序和时间上，框架中活动动作和任务的组织

过程流	描述
线性 linear	顺序执行5个活动
迭代 iterative	执行下一个活动前重复执行之前的一个或多个活动
演化 evolutionary	采用循环的方式执行各个活动每次循环更完善
并行 parallel	多活动并行

过程模型:针对问题的解决方案

瀑布模型

waterfall model/classic life cycle

一个系统的顺序的软件开发模式

V-model 瀑布模型的变体

V模型提供了一种将验证确定动作应用于早期软件工程工作的方法

增量模型

Incremental PM

~~类似于流水线的瀑布模型~~

演化模型

Evolutionary PM

迭代的过程模型

两种常用的演化过程模型

原型开发：对效率、兼容性和交互形式等情况不清楚
螺旋模型：开发大型系统和软件

Prototyping

用于快速产生可执行程序

Spiral

结合了原型的迭代性质和瀑布模型的系统性和可控性

两大特点

采用循环的方式逐步加深系统定义和实现的深度，同时降低风险
确定一系列里程碑，确保利益相关者(stakeholders)都支持可行的和令人满意的系统解决方案

协同模式

Concurrent development model

允许表述任何模型的迭代和并发元素

协同模型中建模活动的软件工程活动的一种表述

专用过程模型

基于构件的开发

生产构件

本质上是演化模型，以迭代方式构建软件

形式化

生成计算机软件形式化的数学规格说明

面向方面的软件开发

特别的关注点被称为切面(aspects)

也称为面向切面编程(Aspect-Oriented Programming, AOP)

统一过程

Unified Process

用例驱动以架构为核心迭代且增量

UML 统一建模语言变成面向对象软件开发的实际标准

统一过程的阶段

起始阶段(inception)
细化阶段(elaboration)
构建阶段(construction)
转换阶段(transition)
生产阶段(production)

敏捷开发 agile process

agile manifesto

个体和交互胜过过程和工具

可工作软件胜过宽泛的文档

用户合作胜过合同谈判

响应变化胜过遵循计划

敏捷开发的目的:为了克服传统软件工程中认识和实践的弱点而形成的

敏捷原则

尽早交付产品，且持续交付有价值的软件产品(incremental)
欢迎需求更改(需求更改适应性很强)，利用变化为用户提供竞争优势
持续交付产品，交付周期很短
业务人员和开发人员必须在整个项目中每天一起工作
向开发团队传递信息的最有效的方法是==面对面的交谈==
交给有动力的人开发，给他们提供环境，并相信他们
可工作的软件是进度的主要度量
过程可持续发展
对技术卓越和良好设计的持续关注可以增强敏捷性
简单:将未完成的工作量最大化的艺术
架构，需求和设计来自组织团队
团队定期反思如何变得更有效率，然后应地调整和调整其行为

XP

eXtreme Programming, XP

要素

沟通
简明(Keep it simple)
反馈
鼓励
尊重

只对即时需求做设计，设计需要改进则重构

XP framework activities

planning
- 了解需求
- 预计成本
- 分组
- 交付
- 以第一个增量定义速度
design
- KIS(keep it simple)
- CRC(class-responsibility-collaborator 类-职责-协作者) Cards
- 困难->Spike
coding
- 开始前建立unit test
- 鼓励结对编程
testing
- 当天单元测试
- 验收测试由客户定义并执行

Spike ：如果在某个故事设计中碰到困难，立即建立这部分设计的可执行原型，实现并评估设计原型

Scrum

过程由“需求、分析、设计、演化和交付”等框架性活动组成

每一个框架活动中，发生于一个过程模式中的工作任务称为一个冲刺(sprint)

待定项	backlog	优先级列表
冲刺	sprint	预定的短期不可变更任务

建模

需求工程

需求工程(requirement engineering RE):致力于不断理解需求的大量任务和技术(开始于沟通并持续到建模活动)

7大核心步骤

起始(Inception) ask a set of questions that establish basic understanding.
- identifying stakeholder 确认利益相关者
- recognizing multiple viewpoints 识别多重观点
- working toward collaboration 协同合作
- 首次提问
导出(Elicitation) elicit requirements from all stakeholders
- collaborative requirements gathering 协作收集需求
- quality function deployment QFD 质量功能部署
  - normal requirements
  - expected
  - exciting
- usage scenarios 使用场景
- elicitation work products 获取工作产品
细化(Elaboration) develop a refined requirement model that identifies various aspects of software function, behavior, and information. 用户如何与系统交互
协商(negotiation) reconcile conflicts.
规格说明(specification) describe the requirements formally or informally.
确认(Validation) assess work products of requirement engineering for quality. 需求一致性
需求管理(Management) help the project team identify, control, and track requirements and changes to requirements.

建模方法

基于场景 scenarios-based models
- 用户视角
- 活动图
基于类 class-oriented models
- OOP
- 类图
基于行为 behavioral models
- 状态图
- 状态时任何可以观察到的行为模式
data models
flow-oriented models

model必须实现三个主要目标

能够描述客户的需求
为软件设计的创建奠定基础
定义一组需求，这些需求可以在软件构建后进行验证

scenarios-based

使用用例图泳道图活动图进行从场景创建

stateDiagram-v2
state 活动图{
	[*] --> action
    action --> [*]
}

需求分析

分析的经验规则 rules of thumb
域分析:识别分析详细说明共同需求
需求建模的方法
- 结构化分析
- 面向对象分析

class-based

识别分析类 identify analysis classes
描述属性 specifying attributes 属性定义了类
定义操作 defining operations 操作定义对象的行为
类-职责-协作者建模 CRC 识别和组织与系统或产品需求相关的类
1. 职责:和类相关的操作
2. 协作者:提供完成某个职责所需信息的类

类:类名
类说明
职责	协作者
显示摄像机位置	Camera
...	...

CRC索引卡

类间关系(耦合递增顺序)

关系		简介	UML表示
依赖	dependency	作为参数使用之类	箭头虚线
关联	association	对象引用关系有方向性	实现(带箭头)
聚合	aggregation	特殊的关联语义上表示集体与个体关联	空心菱形的实线
组合	composition	特殊的关联个体和部分之间的关联	实心菱形的实线
实现	realization	实现接口	空心三角箭头虚线
泛化	generalization	继承	空心三角箭头实线

简化

依赖 use a
关联 has/contains a
实现
泛化 is a

behavioral model

最基础元素是用例 use-case

使用类图和时序图

描述了软件如何响应外部事件和刺激:

评估所有用例，以充分理解系统中的交互顺序
找出驱动交互的事件和这些事件和哪些特定对象相关
创建sequence for use case
为系统创建状态图
重新评测行为模型以检验正确性和一致性

考虑两种不同的状态描述:

每个类在系统执行其功能时的状态
当系统执行其功能时，从外部观察到的系统状态

UML

类图

抽象类类名斜体

use-case

注意 extend 和 include

include 指向公共依赖用例 ~~包含关系~~

extend 对指向用例的细化和拓展

activities

结点为 action/activity

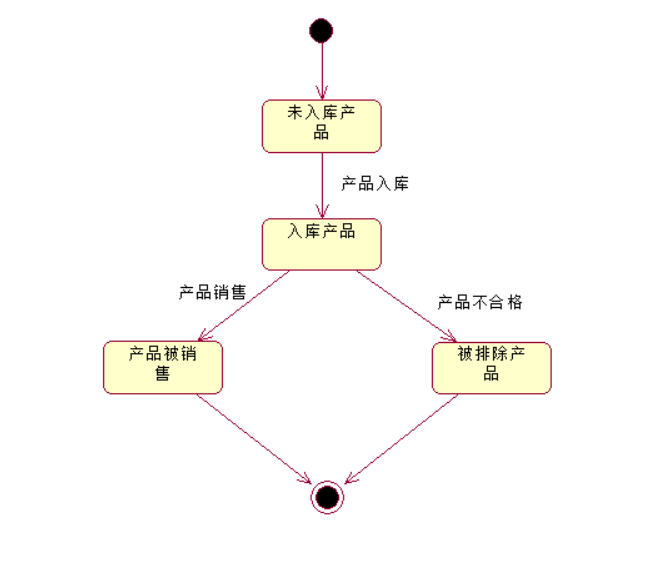

states

结点为状态边为条件

设计概念

graph LR
需求模式--输入-->设计

良好设计的三个特征

实现需求模型的明确需求和stakeholder期望的隐含需求

对于coder之类设计必须是==可读的可理解的==指南

设计必须==提供软件的全貌== 从实现角度说明数据域、功能域和行为域

良好设计的类的四个特征

完整性与充分性
原始性
高内聚性
低耦合性

设计模型的类型	简介	用途
数据/类	将类模型转换为设计类的实现及软件实现所需要的数据结构
体系结构	定义了软件的主要构造元素之间的关系.	可用于系统约束和需求模型导出
接口	软件和系统软件和使用人员间通信方式	行为模型为该设计提供大量信息
构件级	将软件体系结构的结构化元素变换为对软件构件的过程性描述

内聚与耦合

cohesion
- 模块相关功能的强度
- 内聚的模块执行单个任务
- 一个内聚的模块只做一件事(理想情况)
coupling
- 类之间彼此联系程度的度量
- 模块间相互连接
- 依赖于接口复杂性引用或进入模块所在的点以及数据通过接口进行的传递
- 尽力做到低耦合

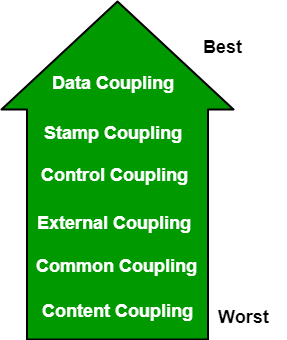

耦合类型与高低

内聚类型与强弱

内聚表明功能单一使得系统易于实现、维护和测试

design model

数据设计元素
体系结构设计元素:提供软件的整体视图
接口设计元素:信息流动和构建通信
- UI接口
- 内部接口
- 外部接口
构件级设计元素:每个软件构件的内部细节
部署级设计元素:指明软件功能和子系统将如何在支持软件的物理计算环境内进行分布

观察设计模型的维度

过程维度:设计模型的演化
抽象维度:详细设计

design principles

design principle	SOLID		描述
SRP	Single Reposibility Principle	单一职责原则	一个类应该只有一个发生变化的原因
OCP	Open Closed Principle	开闭原则	对拓展开放对修改封闭
LSP	Liskov Substitution Principle	里氏替换原则	子类替换基类
ISP	Interface Segregation Principle	接口分离原则	多客户专用接口比单一通用接口好
DIP	Dependency Inversion Principle	依赖倒置原则	依赖于抽象而非具体实现

体系结构设计

体系结构设计表示建立计算机系统所需的数据结构和程序构件

定义

程序或计算系统的==软件体系结构==是指系统的一个或多个结构，它包括软件构件、构件的外部可见属性以及他们之间的相互关系

体系结构是一种表示使软件工程师能够:

分析设计在满足规定要求方面的有效性
在设计变更相对容易的阶段考虑建筑替代方案
降低与软件构建相关的风险

风格

每个体系结构风格都描述了一种系统类别

一组执行系统所需功能的构件
一组实现构件间通信合作和协调的连接件
定义构件如何集成为系统的约束
能够使设计者通过分析系统组成元素的已知属性来理解系统整体性质的语义模型

简单分类

以数据为中心的体系结构:促进可集成性(Integrability)
数据流体系结构:pipe/filter
调用和返回体系结构:controller/sub-apps
面向过程调用体系结构
面向对象体系结构
层次体系结构

以数据为中心

数据流

构件级设计

定义

观点	定义	补充
OO	包含一个协作类集合	必须定义接口
传统观点	程序的一个功能要素	也成为模块
过程相关观点	用于组装体系结构的部分	使用已经验证的设计或者代码构建目录从目录选取构建

UI设计

Golden Rules(3)

==把控制权交给用户==(place the user in control):提供灵活的交互允许撤销终止操作
==减轻用户的记忆负担==(reduce the user's memory load):定义直观的快捷方式减轻短期记忆要求建立有意义的默认设置
==保持界面一致==(make the interface consistent):在完整产品线内保持一致性允许用户将当前任务放入有意义的环境中

UI分析与设计模型

模型		介绍
用户模型	user model	工程师建立确定系统所有最终用户轮廓
设计模型	design model	软件工程师创建
心理模型/系统感觉	mental model/system perception	最终用户脑海对界面的想象
实现模型		组合外在表现和描述系统语法语义的支撑信息

UI迭代设计:

界面分析和建模 interface annalysis and modeling
界面设计 interface design
界面构建 interface construction
界面确认 interface validation

质量管理

测试目的:证明软件有错

传统测试策略

测试策略阶段:

测试阶段		重点
单元	unit	源代码形式实现的每个单元	code
集成	integration	软件体系结构的设计和构建	design
回归(集成测试的部分)	regression	保证新逻辑/IO不影响功能	design
确认	validation	确认满足功能行为和性能需求	requirement
系统	system	验证系统功能和性能达标	system engineering

==验证(verification)== 确保软件正确地实现某一功能的一系列活动

==确认(validation)== 确保开发的软件可以追溯到客户需求的另外一系列活动

集成测试

自顶向下集成(依赖桩)

主控模块(主程序)开始替换所有模块为桩模块
DFS/BFS 用实际模块替换桩模块
替换一个后就测试
执行回归测试确保没有引入新错误

自底向上(从最底层原子模块开始) 不依赖桩

链接底层构件以完成特定子功能的簇
编写驱动模块以协调测试用例的输入和输出
测试簇
去掉驱动程序沿着程序结构向上逐步链接簇

OO测试

最小可测试单元为类的操作

测试阶段	重点	与传统对比
类	类的操作	侧重于操作和类的状态行为
集成	基于线程/使用的测试	没有明显分层控制结构
簇	设计测试用例测试一组协作类发现协作中的错误

不同环境的单元测试的侧重点对比

OO	Conventional
封装在该类中的操作和类的状态行为	模块的算法细节和模块接口数据

OO集成测试

基于线程的测试:集成了一组响应系统输入或事件的类
基于使用的测试:通过测试独立的类开始系统的构建

确认测试

简单定义:按客户合理预期方式工作就算成功

测试	测试环境	测试者	应用环境	错误记录
$\alpha$	开发者场所	最终用户	受控环境	开发者记录
$\beta$	最终用户场所	最终用户/客户	不可控环境	定期报告给开发者

$\beta$测试的一种变体为客户验收测试 customer acceptance testing

系统测试

测试类型		方式
恢复测试	recovery	通过各种方式强制地让系统发生故障，并验收其能适当恢复
安全测试	security	验证建立在系统内的保护机制是否能够实际保护系统不受非法入侵
压力测试	stress	以一种非正常的数量、频率或容量的方式执行系统
性能测试	performance	用于测试软件在集成环境中的运行性能
部署测试	deployment	在软件将要运行的每一种环境中测试软件

测试传统的应用系统

测试的目标是发现错误

可测试软件的特性

可测试性：程序能够被测试的容易程度
可操作性：运行得越好，越能有效地测试
可观察性：作为测试的一部分所提供的输入会产生清楚的输出
可控制性
可分解行
简单性
稳定性
易理解性

好的测试的属性

有较高发现错误的可能性 high probability of finding an error
不冗余 not redundant
最佳品种:在一组具有相似目的的测试中，应该使用最有可能发现所有类别错误的测试 best of breed
既不会太简单也不会太复杂 be neither too simple nor too complex

测试	白盒测试	黑盒测试
测试重点	基于过程细节的封闭检查	软件接口处执行测试
检查内容	检查条件集和循环	检查系统的功能
别名	结构检测	功能检测
时期	早期(内部)	后期(外部)

白盒测试

基本路径测试

计算过程设计的逻辑复杂性测量(logical complexity measure) 并以这种测量来指导定义执行路径的基本集(保证程序中每条语句至少执行一次)

流图/程序图

graph LR

subgraph sequence
sa((a))-->sb((b))
end

subgraph if
ia((a))-->ib((b))
ia((a))-->ic((c))
ib((b))-->id((d))
ic((c))-->id((d))
end

subgraph while
wb((b))-->wa((a))
wa((a))-->wb((b))
wa((a))-->wc((c))
end

subgraph until
ua((a))-->ub((b))
ub((b))-->ua((a))
ua((a))-->uc((c))
end

subgraph case
ca((a))-->cb((b))
ca((a))-->ce((e))
ca((a))-->cc((c))
cb((b))-->cd((d))
cc((c))-->cd((d))
ce((e))-->cd((d))
end

流图(flow graph)和流程图(flow chart)切换

独立路径:任何贯穿程序的、至少引入一组新处理语句或一个新条件的路径

按照流图描述:独立路径必须沿着至少一条定义该路径前未被遍历的边移动

上图b独立路径

1-11
1-2-3-4-5-10-1-11
1-2-3-6-7-9-10-1-11
1-2-3-6-8-9-10-1-11

==环复杂度(cyclomatic complexity)==的值定义了程序基本集合中的独立路径数

提供了所需测试数量的==上限==

多种计算方法

流图中域的数量与环复杂性相对应。
对于流图G,环复杂性V(G)定义如下: $V(G)= E-N+2$ 其中E为流图的边数，N为流图的结点数。
对于流图G,环复杂性V(G)也可以定义如下: $V(G) =P+ 1$ 其中P为包含在流图G中的判定结点数。

再回到上图b中的流图，环复杂性可以通过上述3种算法来计算:

该流图有4个域
V(G) = 11(边数)- 9(结点数)+2=4
V(G) = 3(判定结点数)+ 1=4

因此，图b中流图的环复杂性是4。

导出测试用例

步骤

以设计或源代码为基础，画出相应的流图
确定所得流图的环复杂度
确定线性独立路径的基本集合
准备测试用例

黑盒测试

行为测试

试图发现以下错误

incorrect or missing functions
interface errors
errors in data structures or external database access
behavior or performance errors
initialization and termination errors.

测试方法		测试方式
基于图的测试	graph-based	理解和验证对象间的关系
等价类划分	equivalence partitioning	划分输入为多类生成测试用例
边界值分析	boundary value analysis	在输入输出域边界导出测试用例

概念

概念	concept	定义
软件		Instructions+Data structures+descriptive information(Document)
软件工程		将系统化Systematic 规范化disciplined 可量化quantifiable 的方法用于软件的开发运行和维护将工程化方法用于软件及方法的研究
软件过程	software process	工作产品构建时所执行的一系列活动动作和任务
过程流	Process Flow	描述了在执行顺序和时间上，框架中活动动作和任务的组织
过程模型		针对问题的解决方案
敏捷的基本动力		普遍存在的变化
统一过程	unified process	用例驱动以架构为核心迭代且增量
	Spike	如果在某个故事设计中碰到困难，立即建立这部分设计的可执行原型，实现并评估设计原型
重构	refactor	以不改变代码外部行为而改进其内部结构的方式来修改软件系统的过程
冲刺	sprint	(Scrum)预定的短期不可变更任务
需求工程	requirement engineering	致力于不断理解需求的大量任务和技术(开始于沟通并持续到建模活动)
类-职责-协作者建模	CRC
内聚	cohesion	模块相关功能的强度
耦合	coupling	类之间彼此联系程度的度量
软件体系结构		系统的一个或多个结构，它包括软件构件、构件的外部可见属性以及他们之间的相互关系
验证	verification	确保软件正确地实现某一功能的一系列活动
确认	validation	确保开发的软件可以追溯到客户需求的一系列活动
测试的目的		发现错误
独立路径	independency path	任何贯穿程序的、至少引入一组新处理语句或一个新条件的路径
环复杂度	cyclomatic complexity	定义了程序基本集合中的独立路径数
