Конструктор ROI и наборов нуклидов / ROI and nuclide set builder - #32
Конструктор ROI и наборов нуклидов / ROI and nuclide set builder#32Verter73 wants to merge 7 commits into
Conversation

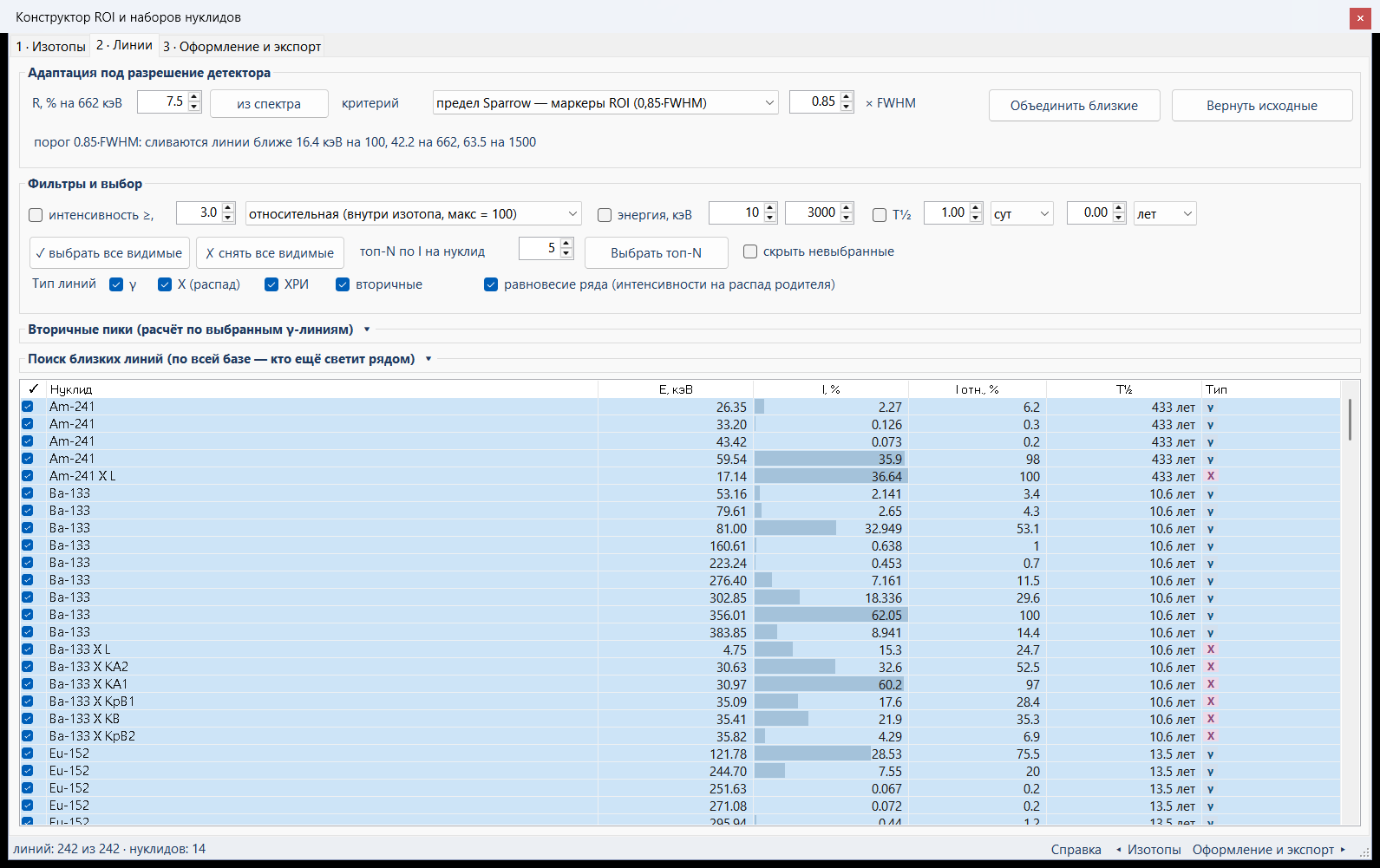

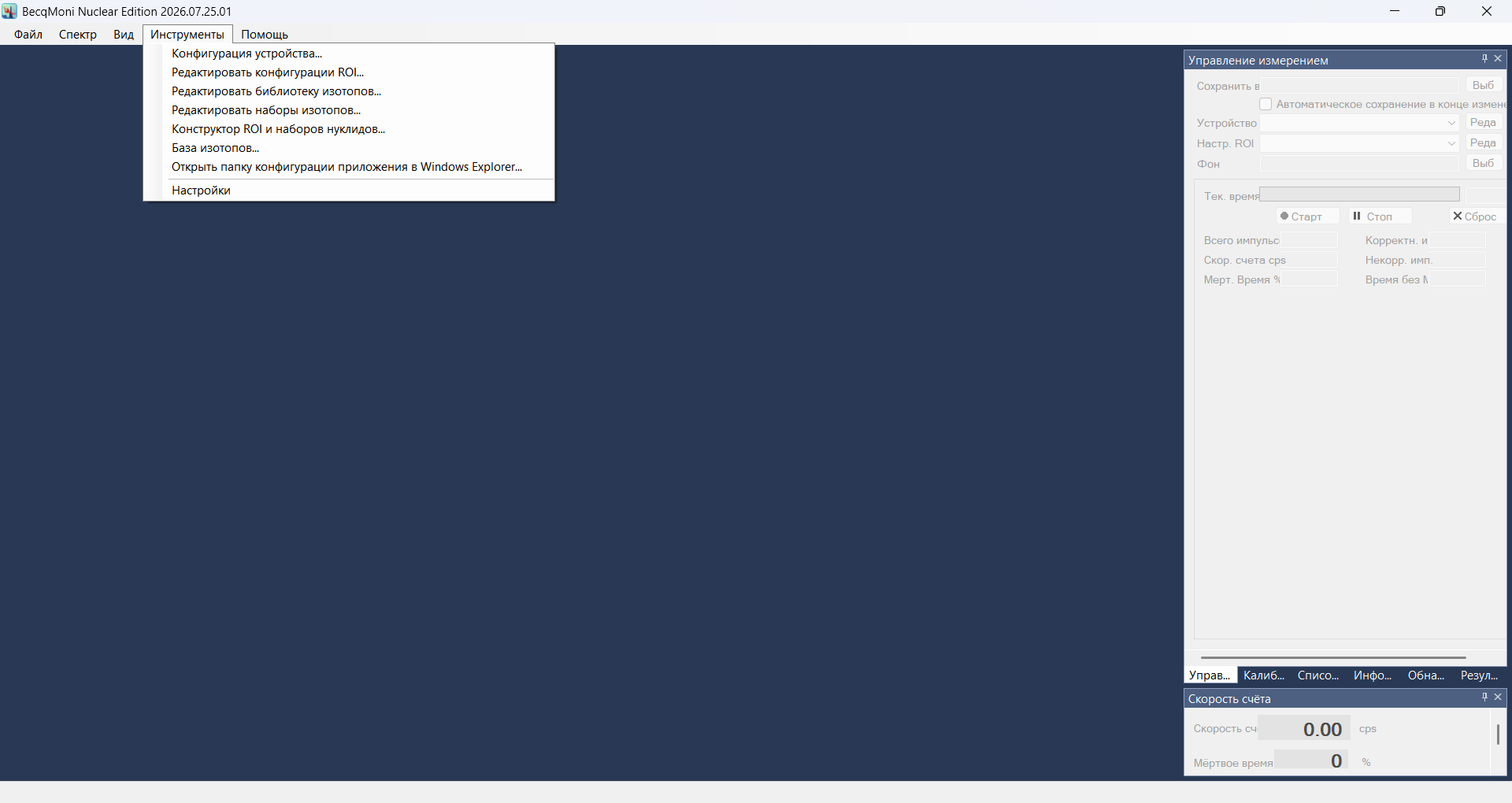

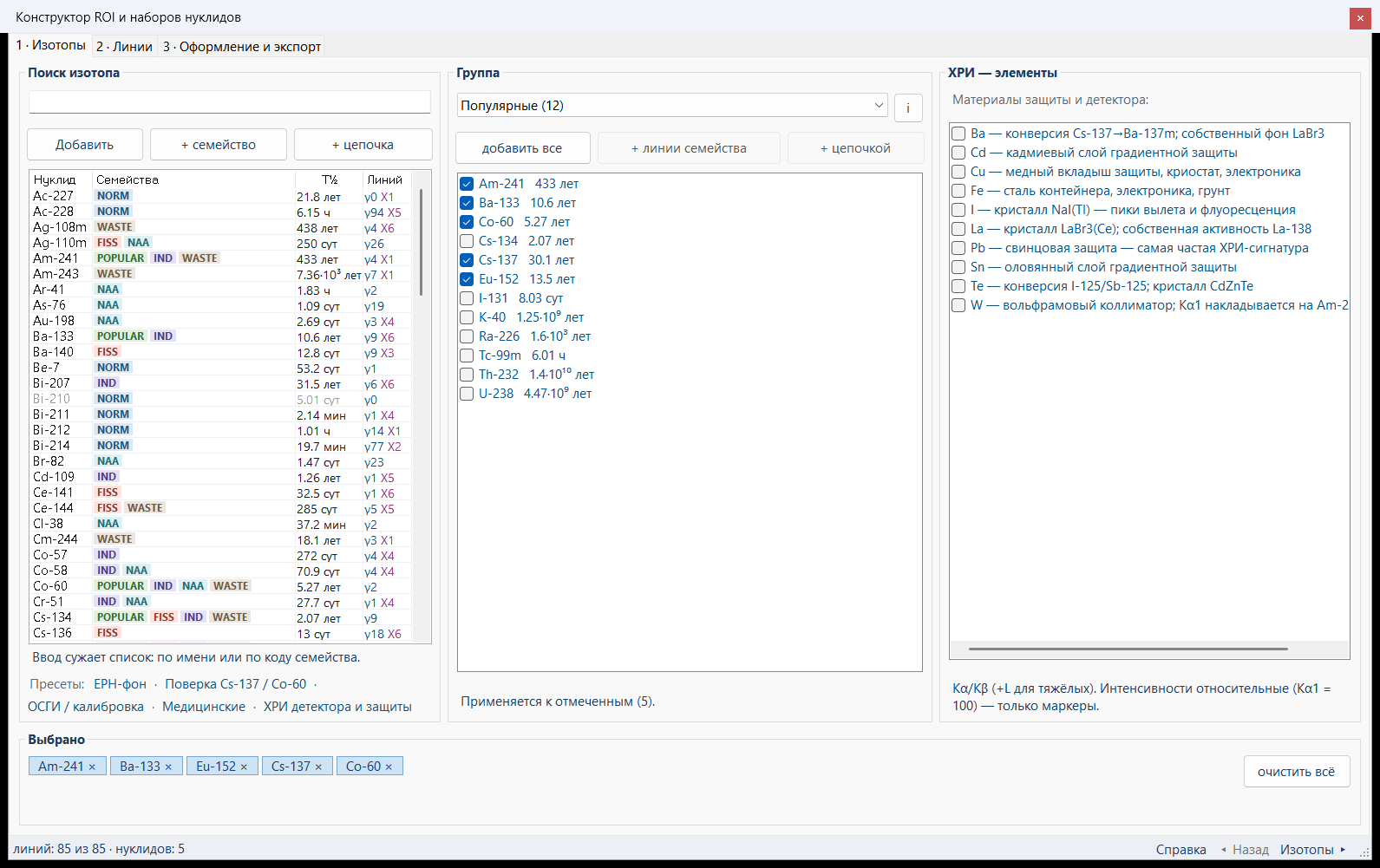

Adds Tools -> "ROI and nuclide set builder": a three-step window that turns a choice of nuclides into a ready ROI configuration or a NuclideSet library entry, so neither has to be typed in by hand line by line. What it does. Step 1 picks sources: 121 nuclides from an IAEA Live Chart / ENSDF snapshot with family codes (ANSI N42.34), three decay chains, and XRF lines of shielding and detector materials. Step 2 turns them into lines: filters by intensity, energy and half-life; merging of lines the detector cannot resolve (k*FWHM, scintillator model); secondary peaks (backscatter, Compton edge, escape 511/1022, iodine K-escape, annihilation, cascade sum, pile-up); and a search for what else emits near a given energy. Step 3 exports: an ROI configuration through ROIConfigManager, or a nuclide set through NuclideDefinitionManager with anchors set for the library fit. How it is wired in. One menu item; nothing existing changes behaviour. The resolution comes from the active spectrum's FWHM calibration through a delegate, so the window stays usable and testable with no spectrum open. No new dependencies: XmlSerializer, WinForms and XPTable are already in the project. Labels follow the project's own mechanism: RoiWizard/RoiWizardStrings.resx (neutral, English) plus .ru.resx, satellite built by MSBuild, exactly as for the other forms. The calculation core knows no language at all - the checker returns an issue code and its arguments, the form composes the phrase. Data is a snapshot in RoiWizard/nuclides.xml (101 KB), rebuilt by tools/export_catalog.py; the help text lives in help.xml, exported from the reference web page so the two cannot drift apart. Checked: the solution builds with the module (Release, .NET Framework 4.8, zero errors); 100 core tests pass; the window was driven under ru-RU and en-US. Co-Authored-By: Claude Opus 5 <noreply@anthropic.com>
The markup walker called its handler Tag, which shadows the Tag property every Control carries; the compiler warned (CS0108) and a reader would have to stop and work out which of the two a call meant. Renamed to ApplyTag — nothing else changes. With this the module compiles warning-free; what remains for the solution is the project's own MSB3327 about a missing ClickOnce signing certificate. Co-Authored-By: Claude Opus 5 <noreply@anthropic.com>

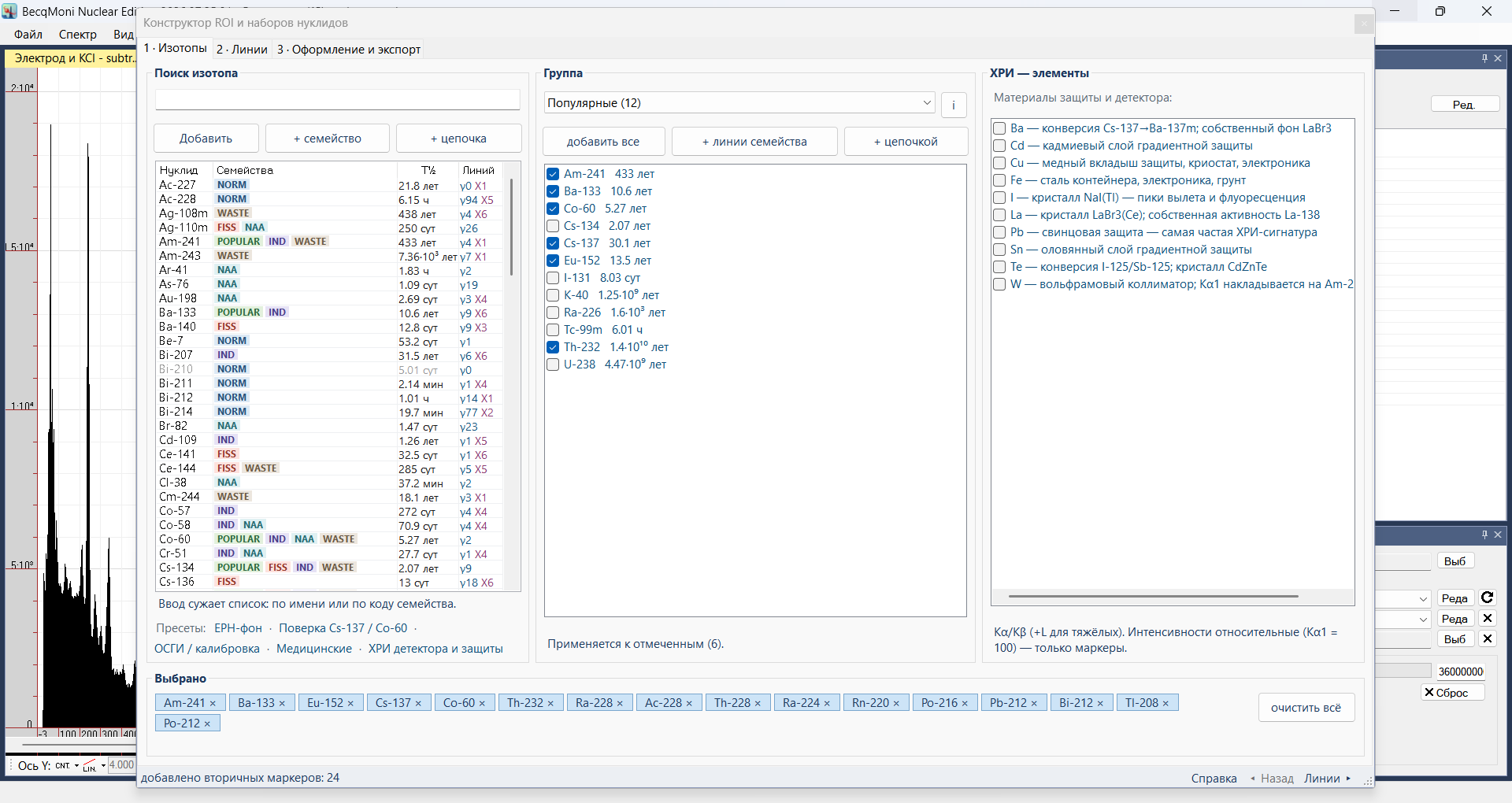

RoiWizardForm inherits DockContent, so the window is a native BecqMoni panel: the caption strip and buttons come from VS2015BlueTheme, it docks, groups into tabs and auto-hides like the peak detection panel. Non-modal, single instance, HideOnClose keeps the selection across reopenings; the menu handler shows it via Show(dockPanel1, bounds). Checked rows in the lines table get the web tint (#CDE4F7); the step-1 presets block measures its wrapped height so the last row is not clipped in narrow columns. The help window (outside the dock system) gets a panel-style caption drawn from the same theme palette; the app icon is removed from both captions. Core tests 100/100; clean Release build against master d1eab74. Co-Authored-By: Claude Fable 5 <noreply@anthropic.com>
|
English (short): update after a live round of UI polishing — the wizard window is now a real Обновление ветки ( Окно мастера — родная док-панель. Показ из меню — вместо Паритет с веб-версией: отмеченная строка в таблице линий тонируется цветом выделения ( Раскладка шага 1: блок пресетов пересчитывает свою высоту под фактический перенос строк — в узкой колонке (например, у пристыкованной панели) нижняя строка больше не срезается, место отдаёт таблица каталога. Окно справки в док-систему не входит, поэтому ему полоска в стиле панелей рисуется вручную — метрики Проверка: свежий клон Подробный ченжлог: https://github.com/VibeEngineering-LLC/becqmoni-roi-wizard/blob/main/CHANGELOG.md |

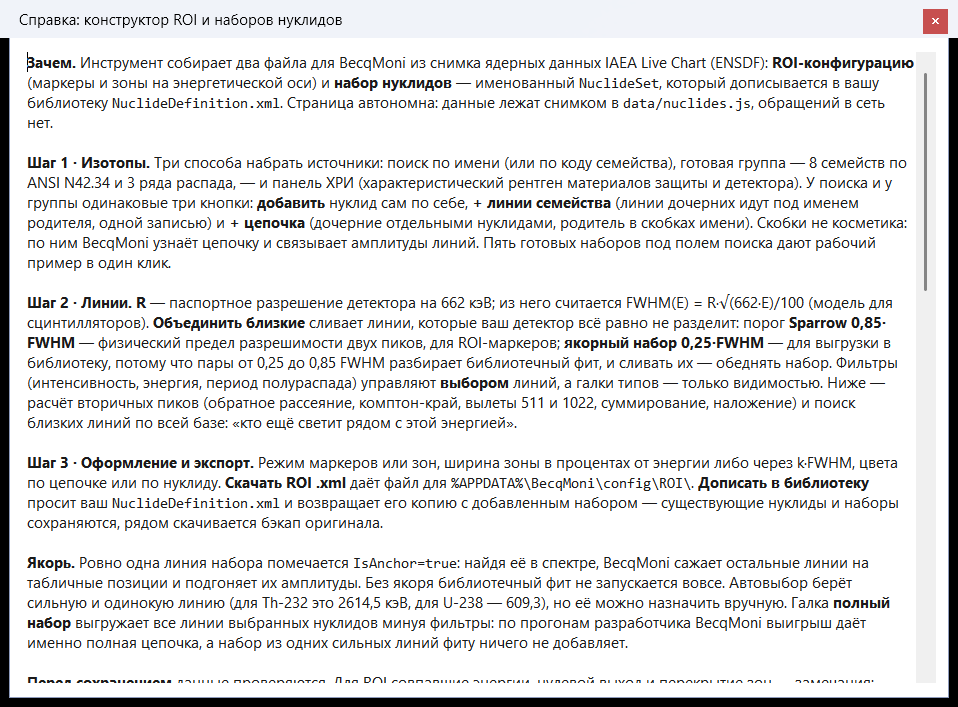

The help window had its own hand-drawn caption which did not match the strip the theme paints for the wizard's float window. It is now a DockContent shown as a floating panel, so the theme draws both windows and they agree by construction; it is also no longer modal. The custom chrome is retired entirely (PanelChrome, ApplyCaption, DWM calls, the WM_NCCALCSIZE hook) along with the now-unused pinTip string. ShowRoiWizardForm sized the float window with hard numbers while the form needs 1591x1001 - AutoScaleMode.Font grows the layout to the theme font, so the panel opened clipped. The size now comes from the form and is clamped to the working area of the screen it opens on. Release build clean; core tests 100/100. Co-Authored-By: Claude Fable 5 <noreply@anthropic.com>
|
English (short): the PR description is rewritten to the current state and every screenshot was retaken inside the running application. The help window is now a dock panel as well, so both module windows are painted by the app's own theme. One real bug fixed on the way: the float window was sized with hard numbers and opened clipped — the size now comes from the form itself. Описание PR переписано под актуальное состояние, и все снимки переделаны в живом приложении — прежние снимались с формы, поднятой отдельно, а вне док-системы у неё системный заголовок Windows, которого внутри приложения нет. Что изменилось с прошлого комментария: Окно справки — тоже док-панель. У него был свой нарисованный заголовок, и он не совпал с полоской, которой тема рисует плавающую панель мастера. Подбирать цвета руками оказалось тупиковым путём: они подходили к одному состоянию темы и расходились с другим. Теперь справка — такой же Исправлен дефект размера. В описание добавлена таблица трёх точек сцепления с приложением — Проверка та же: чистый клон Подробности по датам — CHANGELOG.md. |
After writing a set, the "Nuclide set" combo of the peak detection window kept its old contents until BecqMoni was restarted. ROI configs have a notification - ROIConfigManager raises ROIConfigListChanged and the combos refresh themselves. Nuclide sets have no event at all, and DCPeakDetectionView.RefreshNuclideSets() is only called from the constructor, so no code path could refresh the list after a write. This affected NuclideSetForm's own saves too, not just the wizard. NuclideDefinitionManager now raises NuclideDefinitionListChanged at the end of a successful SaveDefinitionFile, and DCPeakDetectionView subscribes to it. The current selection survives - RefreshNuclideSets restores it via IndexOf(selectedNuclideSet). Additions only. Verified by reading both combo boxes with CB_GETLBTEXT before and after an export: the set list gains "IAEA set" immediately, the ROI list "IAEA lines". Co-Authored-By: Claude Fable 5 <noreply@anthropic.com>
… tint Two defects found while testing the table. Numeric columns sorted as text: in "E, keV" 39.86 sat between 340.96 and 409.46. The columns are TextColumn, whose default comparer reads Cell.Text. The numbers were in Cell.Data all along, which is what NumberComparer reads - ten numeric columns now declare it. Nearby hits also gained a numeric half-life; that cell used to carry only the caption. Clicking a header wiped the row highlight in that column: XPTable fills the sorted column with Table.SortedColumnBackColor (WhiteSmoke by default) on top of the row background. The module's tables now set it to Color.Transparent - the fill is only drawn when A != 0, and the sort direction is still shown by the header arrow. Verified in the live application; core tests 100/100. Co-Authored-By: Claude Fable 5 <noreply@anthropic.com>
This reverts commit b271383.
|
English (short): the nuclide-library notification is reverted — with it in place, peak detection started misbehaving during testing. Откат: правка «новый набор виден без перезапуска» снята (коммит Причина: на испытаниях после неё сломалось поведение поиска пиков. Механизм, судя по коду, такой — Сама нехватка уведомления остаётся фактом: у Исправления сортировки остаются — они целиком в модуле и хоста не касаются:
|
|
English (short): summary of what changed since you took the PR at 15:18 MSK. Net effect: two sorting fixes inside the module. The host patch is back to exactly what it was — five files, the menu item and its resources. One commit pair ( Сводка по ветке с того момента, как вы взяли PR (15:18 МСК) — три коммита, но по сути изменение одно. Что осталось в коде — два исправления сортировки (
Что появилось и было убрано — уведомление об изменении библиотеки ( Проверка (на чистом клоне Открытые вопросы прежние и все в описании PR: число якорных линий, снимок данных против встроенного |
|
English (short): the PR has been taken over, extended and reworked on the maintainer's side. The module itself is kept — what changed is where its data comes from and how the set for the library fit is composed. Everything is on branch Спасибо за работу — модуль взят, доработан и переработан. Всё лежит в ветке Что принято без измененийАрхитектура модуля, разбиение на шаги, разделение «расчётное ядро не знает языка», выбор Что заменено и почему1. Свой снимок 2. Зашитая 3. Заменён на: разнос ≥ 0.7·FWHM до более сильной линии, интенсивность ≥ 1 % на распад 4. Ответ на ваш вопрос про якоря. Несколько якорей — да, ровно то, подо что писан 5. Ответ на вопрос про снимок против 6. Ответ на вопрос про уведомление об изменении библиотеки (то, что вы добавили в 7. Вторичные пики — пущены в набор, но с 8. Поправки комптоновского края и обратного рассеяния. Числа сняты на одном комплексе 9. Скрипты вне дерева. Исправленные дефекты
Отдельно — два дефекта, которые нашлись только живым запуском:
НовоеРедактор семейств в NucBase — раз классификация лежит в базе, править её должен штатный Критериев слияния теперь два, по решению мейнтейнера: предел Sparrow 0.85 (физическая Результаты тестирования1. 2. Приёмочный прогон recall — сошёлся с отчётом лаборатории в точку. Свип прогнан
Вся сетка 9×7 воспроизвелась, включая провал без фильтра разноса (AS80x80 78.48 % при Состав рекомендованного сета сверен с 3. Прогон по всем спектрам трёх каталогов — 121 файл, сбоев ноль. Отработал 91 файл;
Медиана прогона с сетом 44 / 43 / 1 мс, максимум 581 мс. Это подтверждает главный вывод лаборатории на реальных файлах, а не только на девяти 4. Живой прогон приложения под ru-RU и en-US: панель открывается и восстанавливается из Сборка Release чистая — 0 ошибок, 0 предупреждений; сателлит Что осталось открытым
|
Am6er
added
enhancement
Am6er
left a comment
Am6er
left a comment
There was a problem hiding this comment.
Переработано на стороне мейнтейнера: ветка roi-wizard-reworked. Разбор принятого и заменённого, а также результаты тестирования — в комментарии выше. Этот PR в текущем виде не мержится: его содержимое вошло в ветку с правками (единый источник данных вместо снимка, измеренный фильтр состава сета, правка импорта NucBase). Прошу смотреть и возражать там.
|
English (short): reviewed Спасибо, разбор посмотрел целиком. Ветку развернул рядом с проверочным деревом, собрал и прогнал. Что проверил и подтверждаю
Отдельно: ваша правка Пересчёт интенсивности на распад корня цепочки при импорте NucBase — настоящий дефект хоста, к модулю отношения не имеющий; хорошо, что нашёлся. Замечание про скрипты вне дерева принимаем: в диффе PR действительно 24 файла, Замечания1. Нет базы или база старая — падает не окно, а приложение
Существеннее другое: До перехода на базу каталог был встроенным ресурсом и исчезнуть не мог; это регрессия, созданная переходом. Проверку схемы вы уже написали — 2. Обход
|
|
English (short): all six findings accepted — five are fixed in Разбор сильный — спасибо. Возражений по существу ни к одному замечанию нет; проверил каждое на данных, прежде чем править. Замечания 1–4 и 6 — исправлены, коммит
|
|
Два коммита в ветке: корпус спектров и продолжение работы над гейтом значимости. Полный журнал — Корпус спектров (
|
| критерий | recall | фантомы | ложных на настоящую сверх финдера |
|---|---|---|---|
| только финдер | 41.2 % | — | — |
| z ≥ 4 (как было) | 75.3 % | 68.2 % | 2.53 |
| ΔD ≥ 16 | 69.5 % | 51.5 % | 2.31 |
| ΔD + устойчивость | 59.4 % | 24.7 % | 1.71 |
Последняя колонка — то, ради чего всё считалось: сколько несуществующих линий фит приносит на каждую настоящую, которой не нашёл финдер. Без неё цифры обманывают — критерий, отвергающий всё подряд, показывает прекрасные 10 % фантомов и не приносит ничего.
Главное: тест сдвигает всю кривую, а не движется по ней. При любой геометрии соотношение лучше, чем у обоих прежних критериев. По времени — незаметно (медиана прогона 82 мс против 83 у ΔD и 85 у z).
Попутно выяснилось, что порог значимости почти ничего не решает (z от 2 до 6 двигает recall на 4 п.п.), а геометрия окна — решает: 4.5σ с крыльями от 2.5σ лучше, чем 2.6/1.5 из офлайновой проверки, где квадратика на коротком окне успевает частично повторить сам пик.
Чего это не решает
Задача не закрыта. Фит по-прежнему принимает четверть предъявленных ему несуществующих линий и приносит почти две ложных на каждую настоящую. Улучшение по соотношению — примерно четверть, не порядок.
Куда идти дальше, видно из тех же чисел:
- Согласованность сета целиком. Оба оставшихся критерия смотрят на компоненту по отдельности. Ни один не спрашивает, согласуются ли принятые линии между собой: у настоящей цепочки отношения площадей обязаны отвечать табличным интенсивностям с точностью до эффективности, у набора фантомов — нет. Это единственный из оставшихся критериев, который смотрит на то, чего у фантомов быть не может в принципе.
- Ширина. Тест меряет площадь гауссианы заданной ширины; компонента, севшая на плечо чужого пика, её наберёт. Свободная ширина с проверкой согласия с FWHM-калибровкой — дешёвое дополнение.
- Единая рабочая точка на восемнадцать групп — компромисс. На германии тест снимает фантомы почти нацело (85.4 % → 4.2 %), но и recall роняет до базы финдера: библиотечный фит там фактически выключается. На Obsidian и RC-101 recall вообще не зависит от критерия — он равен базе финдера, ограничение там в разрешении. Порог, зависящий от числа каналов на полуширину, напрашивается, но на одном германиевом спектре его не откалибровать.
И отдельно, из журнала корпуса: mkconfig.py научился строить сеты для всех восемнадцати групп, но полная сетка k × I_min по-прежнему гонялась только на трёх детекторах девятки — рекомендации k = 0.7 и I_min = 1 % на германии, CZT и LaBr3 никто не перепроверял.
|
Ничего не менял и не гонял — только разбор. Проверил локальный RAG (77 документов, 13.7k чанков, включая Сразу оговорка: RAG, на который ссылается присланный файл ( Что уже закрыто измерением и повторно проверять не нужноЭто важно, потому что половина предложений из обоих текстов лежит на оси, которую я вчера измерил и исчерпал. Ось «амплитуда против своей погрешности относительно фиксированной подложки» мертва. Порог по ней ничего не решает: сканирование z от 2 до 6 двигает recall на 4 п.п., фантомы на 8 п.п., соотношение — почти не меняется. Раньше в отчёте то же показано для z от 4 до 100. Любой критерий этой формы — Currie L_c, ISO 11929, «S₁ > q√S₂» из Спектрометрии ионизирующих излучений — даст ровно то же, что уже стоит. Поправка Уилкса на границу уже реализована. §2 присланного файла описывает то, что в коде с прошлого раза: Улучшение модели континуума не помогает — проверено прямым экспериментом с измеренным фоном 192 ks (доля фантомов сдвинулась на ±2–6 п.п.). Что реально сработало — смена оси на устойчивость к модели фона: 2.53 → 1.71 ложной линии на настоящую. И там геометрия окна оказалась важнее порога. Ранжирование гипотез1. Согласованность набора по кривой относительной эффективности — сильнейшаяЭто то, на что независимо указали и мои измерения, и §3.3 файла, и оно есть в RAG в готовом виде. LSRM §5.2.3 даёт формулу прямо: S₁/S₂ ≈ (I₁·ε₁)/(I₂·ε₂), и там же — ключевая оговорка, снимающая главное возражение: «при отсутствии данных об эффективности регистрации могут быть учтены соотношения интенсивностей в предположении, что внутри одного участка эффективность мало меняется». Именно на этом уже стоит BR-связка (0.85·FWHM). Расширение — на весь спектр. Возражение «нужна калибровка по эффективности, а её в корпусе нет» снимается техникой относительной эффективности: RE(E) ∝ C(E)/BR, важна только форма кривой, и строится она по самим данным [5], [6]. У настоящей цепочки в вековом равновесии все линии делят одну активность, значит точки S_i/I_i обязаны лечь на одну гладкую кривую. У сета-обманки амплитуды набраны из шума — лечь не могут по построению. Почему это сильнее всего остального:
Чего это стоит и что может сломать:
2. Индекс доверия LSRM — не тест, а число для отчётаRAG подтверждает формулу и Таблицу 14-1 дословно, включая NaI: Cs-137 = 1.8, Th-232 = 16.6, Eu-152 = 18.3. Но там же авторы пишут: «введенный таким образом индекс доверия носит эвристический характер». δI в нём — та же невязка интенсивностей, что и в пункте 1, только свёрнутая в логарифм произведения без калиброванного нулевого распределения. Вывод: CI — отличная пользовательская величина (порядок «Th-232 = 16.6 против Cs-137 = 1.8» ровно то, чего ждёшь от цепочки), но как решающее правило он слабее честного χ² по RE-кривой. Считать обе, показывать CI, решать по χ². 3. FDR — правильная рамка, но строго после калибровкиНаблюдение, которого нет ни в одном из присланных текстов: доля фантомов, которую я меряю, и есть FDR — ожидаемая доля ложных среди отвергнутых нулевых гипотез [1]. Библиотечный фит проверяет ~20 линий одновременно, то есть это буквально задача множественной проверки, и «обнаружение пиков как множественная проверка» — established постановка [9], [6]. Но BH требует калиброванных p-значений при H₀, а мои измерения показывают, что per-line статистика откалибрована плохо: распределения z у фантомов и настоящих линий совпадают. BH — поправка на множественность, а не на калибровку, поверх сломанного p она даст сломанный FDR. Отдельно: BH корректен при независимости или положительной зависимости [2], а компоненты в бленде делят амплитуду и потому зависимы отрицательно. Понадобится Бенджамини–Иекутиели или e-value-замыкание [8]. Ценность высокая, но отложенная: это ручка, которую на самом деле хочет пользователь («принимаю не больше 10 % ложных линий») вместо произвольного z. 4. Уточнение порога ΔD: соседи тоже на границеЭто то, чего в присланном файле нет, и оно прямо следует из литературы. В Практический смысл: порог z² = 16 мог быть занижен, и часть фантомов ΔD пропускал именно поэтому. Проверяется дёшево — параметрическим бутстрапом нулевого распределения на реальных спектрах [8], без всякой асимптотики. 5. Ширина как отдельная ось — дёшево, но узкоМой тест формы меряет площадь гауссианы заданной ширины: компонента, севшая на плечо чужого пика, её наберёт. Свободная ширина с проверкой согласия с FWHM(E) закрывает эту дыру. RAG поддерживает: без физической привязки ширины «алгоритмы с неизвестным числом компонент начинают объяснять асимметрию или фон лишними пиками». Оговорка: в конфигурациях корпуса 6. Окна — дёшево, частично подтверждено, но не главноеАргумент §4 файла ослабляется тем, что LSRM §6 даёт окно идентификации как ΔE = Δ₀E/√661 · √E, то есть с той же √E-зависимостью, что и FWHM. Мои константы — доли FWHM, значит масштабирование уже правильное; под вопросом только множитель, единый для диапазона разрешения в 70 раз. Косвенное подтверждение, что это не пусто: в моём свипе геометрия окна оказалась важнее порога (2.6σ против 4.5σ — 4.5 п.п. recall), и разбивка по детекторам показывает, что единая точка плохо сидит на краях (HPGe: recall 87→38 %; Obsidian и RC-101: recall не меняется вовсе ни от какого критерия). Утверждение про ORTEC (2.0 FWHM для NaI против 3.5 для HPGe, выключенный по умолчанию тест критического уровня) в моём RAG не подтверждается — источника нет, считаю непроверенным. 7–9. Слабые для этой задачи
Что я предлагаю считать планомПорядок такой, и он не про «попробовать всё», а про то, что каждый следующий шаг имеет смысл только после предыдущего:
И одно замечание про критерий приёмки из §5 файла. Планка «выше нескольких процентов на обманке — критерий не решает задачу» взята из ISMA2014, то есть с модельных данных. На реальных спектрах с неверной моделью континуума она недостижима: мой самый агрессивный вариант даёт 10.3 % фантомов и при этом добавляет 18 настоящих линий на весь корпус, то есть не работает вовсе. Осмысленная планка — ложных на настоящую сверх финдера, а не доля фантомов сама по себе. Ссылки[1] Asymptotic distribution of the likelihood ratio test statistic with inequality-constrained nuisance parameters (Salucci, 2026, 0 citations) Из локального RAG: |
|
Отчёт по проверке намеченного плана. Коммит ИтогИз пяти гипотез сработала первая, но не в той форме, в какой предлагалась. Проверка согласованности по кривой относительной эффективности как критерий для ОТДЕЛЬНОЙ линии не даёт ничего сверх уже имеющегося. Она же, применённая к НАБОРУ целиком, — лучший результат за всю работу над гейтом.
Вето при 1.25 даёт ровно тот же recall, что прежнее умолчание, при вчетверо меньшей доле фантомов. При 1.5 оно превосходит его по обеим осям сразу. Доля принятых несуществующих линий упала с 68.2 % у исходного критерия до 5.7 % — в двенадцать раз; соотношение ложных к настоящим улучшилось в шесть раз. По времени бесплатно: 80 мс против 84. Что проверяетсяУ настоящей цепочки в вековом равновесии все линии делят одну активность, поэтому площадь каждой обязана равняться У сета-обманки интенсивности табличные, а площади набраны из того, что случайно оказалось на сдвинутой энергии. На общую кривую они лечь не обязаны — и не ложатся. Две неудачные постановки до кодаГипотеза сначала проверялась на корпусе напрямую ( χ²/dof кривой по всем линиям набора дал 1172 у настоящих цепочек против 1944 у обманок — бессмыслица. Разбор: линейная подложка на крутом комптоновском континууме давала отрицательные площади у половины линий; логарифм такие точки выбрасывал, и у обманки оставались только случайные попадания с огромными погрешностями (χ²/dof = 0.2 у обманки Кривая по сильным линиям, слабые проверяются против неё — разделение есть, но не лучше того, что уже стояло в production, и кривую не удалось построить для 26 пар «спектр × цепочка» из 54, в том числе ни для одной у HPGe, Obsidian, RC-101 и RC-103. Попутно измерен систематический пол: 24 % (медиана; худший случай 58 %). Даже сильные одиночные линии настоящей цепочки настолько расходятся с гладкой кривой — каскадное суммирование, интерференция, погрешности табличных интенсивностей. Ниже этого порог опускать нельзя. Что сработалоРазброс, посчитанный для набора целиком: настоящие цепочки — медиана 74 % (квартили 51…99 %), обманки — 156 % (116…237 %). Отдельная слабая линия измеряется плохо и почти ничего не говорит; десяток таких линий, взятых вместе, говорит много. Неожиданное: строгий отсев мешает ветуКомбинация «ΔD + устойчивость + вето» хуже, чем «z + вето»: 13.1 % фантомов против 5.7 % при более низком recall. Вету нужно не меньше четырёх принятых линий, чтобы построить кривую, а пофайловые критерии лишают его точек — и на части наборов оно просто не может судить. Строгие критерии выключают голодом тот, что работает лучше их обоих. Поэтому в production идёт «z по линии + вето по набору», а ΔD и тест устойчивости выключены умолчанием. Они не ошибочны — они проигрывают. По детекторамВето превосходит прежнее умолчание по обеим осям на 11 группах из 17 и даёт ноль фантомов на десяти. Примеры: CZT 100 % / 0 % против 82.8 % / 15.5 %; SrI2 96.2 % / 0 % против 84.6 % / 35.7 %; AS80x80 46.2 % / 5.1 % против 40.9 % / 26.1 %. Где хуже — и это интереснее: HPGe, ASN8 1024 и ASN8 3000 откатываются ровно к базе финдера, вето срабатывает и на настоящем наборе. У германия причина понятна (головы рядов U-238 и U-235 дают мало сильных линий). А вот у ASN8 странно: 1024 и 3000 вето заваливает, а 2048 и 4096 на том же источнике, том же приборе и том же образце дают 95.5 %. Разница только в пересыпке MCA. Это прямое указание, что порог зависит от числа каналов на полуширину — ровно тот вопрос, ради которого лестница ASN8 в корпус и бралась. Остальные шаги планаШаг 2, калибровка порога ΔD — закрыт данными, бутстрап не понадобился. Сет-обманка и есть эмпирическая H₀ на реальных данных: при пороге ΔD ≥ 16 (номинальный односторонний z = 4, α ≈ 3·10⁻⁵) проходит 51.5 % линий обманки. Расхождение с номиналом — четыре порядка, на таком фоне поправка на границу области (смесь ½·χ²₀ + ½·χ²₁, разница вдвое) не имеет значения. Неверна не поправка и не эталонное распределение, а сама нулевая гипотеза: «амплитуда равна нулю ПРИ ПРАВИЛЬНОМ континууме», а континуум неправилен. Шаг 3, FDR — отложен обоснованно. Он и планировался после калибровки per-line статистики; она не откалибрована и не станет — вето работает не через p-значение линии, а через свойство набора. Осмысленная постановка теперь другая: контролировать долю ложных НАБОРОВ, и вернуться к ней, когда вето станет выдавать величину, а не бинарное решение. Шаги 4 и 5 (ширина, окна) — не проверялись, приоритет сместился. У шага 5 теперь есть конкретный адрес: расхождение внутри лестницы ASN8. Чего это не решает
Отдельно исправлено по дороге: при срабатывании вето фит обязан отменять и замену пиков финдера линиями bound-групп — иначе он уносит центроид бленда, ничего не давая взамен, и recall проваливается ниже базы финдера (на HPGe было 23.1 % против 28.2 %). |
Спектры spectravibe-toolkit приняты в корпусСпасибо за отзыв и за комплект — забрал 23 спектра из Брал не файлы, а оси, которых у корпуса не было. Геометрия — впервые. Комплект поверки Гамма-1С даёт один и тот же аттестованный Паспортные активности — впервые. Th-232 1940 Бк/кг ±6 %, Ra-226 1780, K-40 2530, Eu-152 — четырнадцать линий одного нуклида от 122 до 1408 кэВ, на трёх детекторах. Th-228 — укороченный ториевый ряд. Ac-228 в аттестованном источнике нет, линий Второй и третий германий, второй LaBr3, второй CZT. Журнал прямо просил второй HPGe: Приёмка: прошли все 23, медианная невязка от 0.006 до 0.15 FWHM — заметно лучше среднего Про полином 5-й степени — дефект подтвердился и оказался хуже, чем в отзыве
if (this.polynomialOrder == 4) { ... }
if (this.polynomialOrder == 3) { ... }
if (this.polynomialOrder == 2) { ... }
return this.coefficients[1] * n + this.coefficients[0]; // сюда попадала 5-я степеньНа Вторая половина серьёзнее и в отзыве не названа: обратное преобразование Исправлено обоими концами: прямое — схемой Горнера по всем имеющимся коэффициентам, Два других замечания подтвердились и правки не потребовали: наш Прогон на расширенном корпусеПо полному корпусу из 69 спектров: 1371 сильная линия в знаменателе recall, 2201
Вывод стал крепче: вето превосходит связку «ΔD + устойчивость» по обеим осям сразу. Но пороги сместились. На 46 спектрах то же вето при 1.25 давало 5.7 % фантомов, Самое интересное — что показали новые группы
На аттестованных источниках вето не стоит ничего. У Гамма-1С 94.7 % — ровно столько Причина понятна из конструкции: аттестованный источник даёт чистую одиночную цепочку, Что теперь проверяемо, а раньше не было
Про предложение прогнать обманки у себя: генератор и метрика лежат в Подробности со всеми промежуточными результатами — в журнале |
Гейт значимости на расширенном корпусе: спектры аттестованных источников, лестница по числу каналовОтчёт о прогоне, сделанном по прямой просьбе из комментария к PR #32 от 26.07: Дата прогона: 27.07.2026. Ветка 1. Коротко
2. Воспроизведение вашей базыПрогон
Полный вывод — приложение Две вещи пришлось поправить, чтобы прогон вообще запустился у постороннего.
3. Что добавлено в корпусИсточник — публичный набор
Отдельно про последнюю строку: вы писали, что пар с измеренным фоном всего две Ось, которой не былоОдна и та же цепочка Th-232 на шести классах детекторов при разрешении, Сборка и приёмкаСпектры прошли штатный конвейер:
Слабое место — LaBr₃: медиана 0,571 FWHM у фона и 0,333 у Th-228. Это выше Один спектр отвергнут. 4. Результат A: выводы устойчивы при расширении корпуса63 спектра, 24 группы, 1289 опорных линий против 1016.
Это ровно то, чего вы хотели от расширения: критерий проверен там, где мог Полный вывод — 5. Результат B: провал вето на германии — из-за оборванной цепочкиВы писали: «У германия причина понятна (головы рядов U-238 и U-235 дают мало
На германии с полной цепочкой вето не откатывается к базе финдера: 77,5 % Это же объясняет, почему на вашем HPGe вето снимает набор целиком: у головы 6. Результат C: на германии выключенный вами критерий лучше вето
Вы выключили тест устойчивости к модели фона умолчанием с формулировкой «они не Ваша собственная заметка — «правильная конструкция: тест устойчивости как Практическое следствие: выбор критерия разумно сделать зависящим от класса 7. Результат D: порог 1.25 — функция разрешенияВы отметили: «Порог 1.25 подобран, а не выведен». Видно, откуда это берётся:
На германии шаг от 1.0 к 1.25 роняет качество вчетверо-впятеро, на Физически это ожидаемо. Разброс точек Ваш измеренный систематический пол в 24 % (медиана, худший случай 58 %) снят на 8. Результат E: лестница по числу каналов на одном измеренииВаша аномалия: на лестнице ASN8 вето заваливает 1024 и 3000 каналов и даёт Слабое место такого ряда в том, что его ступени — разные измерения: вместе с Как сделаноОтсчёты группируются по N подряд и суммируются; энергетическая калибровка Проверка на Th-232 Гамма-1С: полное число отсчётов сохранено (702 463 → 702 463), Каждая ступень дальше прошла штатный Лестница NaI 63×63Знаменатель recall одинаков на всех ступенях (42 линии), сравнение чистое.
При 2,1 канала на полуширину вето с рабочим порогом 1.25 перестаёт работать При этом порог 1.0 на той же сетке ещё держится — 18,2 %. То есть грубая сетка Лестница германия
На германии при тех же 2,1 канала на полуширину вето работает идеально: recall Оговорка к сравнению: в группе Что из этого следуетОпределяет не плотность каналов сама по себе, а то, разделяет ли сетка Отсюда же — сомнение в исходном объяснении аномалии ASN8. Наша лестница Предел пересыпкиГерманий ниже 4096 каналов не собирается вовсе: на 2048 и 1024 калибровка не 9. Что не дало результата и почемуДве группы в отчёте показывают recall на уровне базы финдера при нулевом числе
10. Побочная находка про форматПри разборе, почему группа германия падала целиком, обнаружилось следующее.
Последствия зависят от режима, и оба жёстче, чем «шкала едет»:
Отдельно: В наборе spectravibe-toolkit это уже исправлено: фон вынесен из 51 файла в 11. Как воспроизвестиСпектры: публичный репозиторий Порядок: Правки в дереве LibraryFitLabЧетыре штуки, все в
Ребиннинг сделан отдельным скриптом, в дерево не входит: он правит документ на 12. Оговорки
13. Приложения
14. Что можем сделать дальше
Приложения — часть 1logs/01 — воспроизведение вашей базы, 46 спектровlogs/03 — итог по расширенному корпусу, 63 спектраlogs/06 — модели разрешения наших групп (detectors.csv)det,channels,spectra,e_lo,e_hi,res_c0,res_c1,res_c2,fwhm_662_pct
G1S,1024,4,30.0,2900.0,0.0,3.336602218048564,0.0003467499530004568,7.34
GEM20,8192,4,20.0,2800.0,0.0,0.0026725671741362673,1.2341673620423536e-07,0.2
HandyHPGe,8192,3,20.0,2800.0,0.0,0.0029188854074655244,-1.3466065948513076e-07,0.21
HandyLaBr,1024,3,20.0,2800.0,0.0,0.804071658529424,-6.552496879252723e-05,3.39
HandyNaI,1024,1,20.0,2800.0,0.0,1.8638704459732884,0.0,5.31
L1S_128,128,2,30.0,2900.0,0.0,2.944248776239956,0.0007567845473682039,7.21
L1S_256,256,2,30.0,2900.0,0.0,1.7827691327191761,0.0014379383715808608,6.43
L1S_512,512,2,30.0,2900.0,0.0,3.046805946103481,8.768715617468948e-05,6.85
L20_4096,4096,2,20.0,2800.0,0.0,0.0031363510216923765,-5.67395272634839e-08,0.22
SimpleHPGe,8191,2,20.0,2800.0,0.0,0.0035237715056662348,-1.0090645065366619e-06,0.21logs/02 — приёмка корпуса (check_corpus.py) |
Приложения — часть 2: разбивка по группамПродолжение отчёта выше. logs/04 — recall и фантомы по всем 24 группам (без ступеней лестницы)logs/05 — то же со ступенями лестницы по числу каналов |
Приложения — часть 3: правки в дереве LibraryFitLabЧетыре правки, без которых прогон не воспроизводится у постороннего. Локальные пути заменены на плейсхолдеры. logs/07 — diff по scripts/diff --git a/tools/LibraryFitLab/scripts/build_corpus.py b/tools/LibraryFitLab/scripts/build_corpus.py
index 072f442..814e844 100644
--- a/tools/LibraryFitLab/scripts/build_corpus.py
+++ b/tools/LibraryFitLab/scripts/build_corpus.py
@@ -100,8 +100,38 @@ NEW_DEVICE = {
channels=8192, dtype='AtomSpectraVCP', lo=20.0, hi=2800.0),
'RC103g': dict(guid='17280748-6c91-49e6-a001-3c074db3750e', name='RC-103g 1024 (corpus)',
channels=1024, dtype='RadiaCode', lo=15.0, hi=2800.0),
+
+ # Группы набора spectravibe-toolkit (аттестованные источники ЛСРМ).
+ 'GEM20': dict(guid='9e5a1c00-0011-4a00-9000-11c0de000011',
+ name='HPGe 20% coax 8192 (corpus)',
+ channels=8192, dtype='AudioInput', lo=20.0, hi=2800.0),
+ 'HandyHPGe': dict(guid='9e5a1c00-0012-4a00-9000-11c0de000012',
+ name='HPGe portable 8192 (corpus)',
+ channels=8192, dtype='AudioInput', lo=20.0, hi=2800.0),
+ 'SimpleHPGe': dict(guid='9e5a1c00-0013-4a00-9000-11c0de000013',
+ name='HPGe planar 8191 (corpus)',
+ channels=8191, dtype='AudioInput', lo=20.0, hi=2800.0),
+ 'HandyLaBr': dict(guid='9e5a1c00-0014-4a00-9000-11c0de000014',
+ name='LaBr3 portable 1024 (corpus)',
+ channels=1024, dtype='AudioInput', lo=20.0, hi=2800.0),
+ 'HandyNaI': dict(guid='9e5a1c00-0015-4a00-9000-11c0de000015',
+ name='NaI portable 1024 (corpus)',
+ channels=1024, dtype='AudioInput', lo=20.0, hi=2800.0),
+ 'G1S': dict(guid='9e5a1c00-0016-4a00-9000-11c0de000016',
+ name='NaI 63x63 1024 (corpus)',
+ channels=1024, dtype='AudioInput', lo=30.0, hi=2900.0),
}
+# Ступени лестницы по числу каналов: тот же прибор, пересыпанная сетка.
+for _i, (_pfx, _base, _lo, _hi) in enumerate(
+ (('L1S', 1024, 30.0, 2900.0), ('L20', 8192, 20.0, 2800.0))):
+ for _j, _div in enumerate((2, 4, 8)):
+ _n = _base // _div
+ NEW_DEVICE['%s_%d' % (_pfx, _n)] = dict(
+ guid='9e5a1c00-00%d%d-4a00-9000-11c0de0000%d%d' % (2 + _i, _j, 2 + _i, _j),
+ name='%s %d ch (corpus)' % ('NaI 63x63' if _pfx == 'L1S' else 'HPGe 20%', _n),
+ channels=_n, dtype='AudioInput', lo=_lo, hi=_hi)
+
def device_guid(det):
if det in NEW_DEVICE:
return NEW_DEVICE[det]['guid']
@@ -564,6 +594,57 @@ MANIFEST_COLUMNS = [
]
+def merge_manifest(new_rows):
+ """Слить новые строки манифеста с уже записанными, по ключу key."""
+ path = os.path.join(CORPUS, 'manifest.csv')
+ merged = {}
+ if os.path.isfile(path):
+ with open(path, encoding='utf-8-sig', newline='') as fh:
+ for r in csv.DictReader(fh):
+ r['live'] = r.pop('live_s', '')
+ merged[r['key']] = r
+ for r in new_rows:
+ merged[r['key']] = r
+ rows = list(merged.values())
+ write_manifest(rows)
+ return rows
+
+
+def merge_detectors(state, res_coef, rows):
+ """То же для detectors.csv: строки чужих групп сохраняются как есть."""
+ path = os.path.join(CORPUS, 'detectors.csv')
+ header = ['det', 'channels', 'spectra', 'e_lo', 'e_hi',
+ 'res_c0', 'res_c1', 'res_c2', 'fwhm_662_pct']
+ old = {}
+ if os.path.isfile(path):
+ with open(path, encoding='utf-8-sig', newline='') as fh:
+ for r in csv.DictReader(fh):
+ old[r['det']] = [r.get(c, '') for c in header]
+
+ channels, ranges = {}, {}
+ for st in state.values():
+ channels.setdefault(st['det'], st['sp'].n)
+ cfg = st.get('peak_config') or PEAK_CONFIG_DEFAULTS
+ ranges.setdefault(st['det'], (cfg['Min_Range'], cfg['Max_Range']))
+
+ for det in sorted(res_coef):
+ if det not in channels: # группа не пересобиралась — не трогаем
+ continue
+ coef = res_coef[det]
+ rf = corpus_calib.resolution_fn(coef)
+ lo, hi = ranges.get(det, (30.0, 2800.0))
+ old[det] = [det, channels[det], sum(1 for r in rows if r['det'] == det),
+ lo, hi, repr(float(coef[0])), repr(float(coef[1])),
+ repr(float(coef[2])), round(100 * rf(662.0) / 662.0, 2)]
+
+ with open(path, 'w', encoding='utf-8-sig', newline='') as fh:
+ w = csv.writer(fh)
+ w.writerow(header)
+ for det in sorted(old):
+ w.writerow(old[det])
+ print('детекторы: %s (%d групп)' % (path, len(old)))
+
+
def legacy_manifest(entries):
"""Строки манифеста для девятки — из data/calibration.json, где лежат те же
коэффициенты, которыми сделаны её рабочие копии."""
@@ -839,6 +920,13 @@ def main():
rows = legacy_manifest(legacy_rows) + rows
write_manifest(rows)
write_detectors(state, res_coef, rows)
+ else:
+ # Частичная пересборка. Раньше при --only манифест и detectors.csv не
+ # трогались вовсе, и пересобранные спектры в них не появлялись. Полная
+ # пересборка тут невозможна: исходников остальных записей на этой
+ # машине нет. Поэтому обе таблицы сливаются по ключу.
+ rows = merge_manifest(rows)
+ merge_detectors(state, res_coef, rows)
with open(os.path.join(HERE, 'corpus_state.json'), 'w', encoding='utf-8') as fh:
json.dump({k: dict(det=v['det'], ecal=[float(c) for c in v['ecal'].coef],
diff --git a/tools/LibraryFitLab/scripts/chains.py b/tools/LibraryFitLab/scripts/chains.py
index d751dcb..f3156b5 100644
--- a/tools/LibraryFitLab/scripts/chains.py
+++ b/tools/LibraryFitLab/scripts/chains.py
@@ -13,10 +13,19 @@ but with two corrections that matter for a library fit:
factor of the 212BI branch, otherwise a bound group mixing 208TL and 212BI
lines gets wrong weights.
"""
+import os
import sqlite3
import re
-DB = r'C:\Users\moroz\source\repos\BQ Eng res .NET 4.8\BecquerelMonitor\nucdb.sqlite'
+# Путь к базе был жёстко задан на машину автора. Здесь он ищется рядом с
+# решением (../../../BecquerelMonitor/nucdb.sqlite), переопределяется
+# переменной LFL_NUCDB, и только потом падает на исходный литерал.
+_HERE = os.path.dirname(os.path.abspath(__file__))
+_ROOT = os.path.dirname(os.path.dirname(os.path.dirname(_HERE))) # scripts -> LibraryFitLab -> tools -> repo
+_LOCAL = os.path.join(_ROOT, 'BecquerelMonitor', 'nucdb.sqlite')
+DB = os.environ.get('LFL_NUCDB') or (
+ _LOCAL if os.path.isfile(_LOCAL)
+ else r'C:\Users\moroz\source\repos\BQ Eng res .NET 4.8\BecquerelMonitor\nucdb.sqlite')
def conn():
diff --git a/tools/LibraryFitLab/scripts/corpus_def.py b/tools/LibraryFitLab/scripts/corpus_def.py
index 0933465..0537eae 100644
--- a/tools/LibraryFitLab/scripts/corpus_def.py
+++ b/tools/LibraryFitLab/scripts/corpus_def.py
@@ -26,6 +26,28 @@ def p(*parts):
return os.path.join(LIB, *parts)
+# Вторая библиотека: опубликованный набор spectravibe-toolkit. Спектры лежат
+# в BecqMoni XML уже готовыми, поэтому путь ведёт прямо к копии.
+LIB2 = os.environ.get(
+ 'LFL_LIB2', r'<SPECTRAVIBE>\detectors')
+
+
+def q(cls, *parts):
+ return os.path.join(LIB2, cls, 'reference_spectra', 'becqmoni', *parts)
+
+
+def qbg(cls, *parts):
+ """Фон. С 27.07 набор держит фоны отдельным деревом: вшивание переносило
+ калибровку фона в файл образца, и полином 5-й степени у фона делал
+ непригодным весь документ."""
+ return os.path.join(LIB2, cls, 'reference_spectra', 'background', 'becqmoni', *parts)
+
+
+def kit(*parts):
+ return os.path.join(LIB2, 'Gamma-1S', 'reference_spectra',
+ 'reference_kits_becqmoni', *parts)
+
+
# ---------------------------------------------------------------------------
# Девять спектров исходного исследования. Их рабочие копии уже посчитаны и
# лежат в scripts/spectra; корпус берёт их БАЙТ-В-БАЙТ, иначе числа отчёта
@@ -240,4 +262,134 @@ NEW = [
'сам по себе, как спектр'),
]
+# ---------------------------------------------------------------------------
+# Пополнение из набора spectravibe-toolkit (аттестованные источники ЛСРМ).
+# Ось, которой не было ни в девятке, ни в пополнении: ОДНА И ТА ЖЕ цепочка
+# Th-232 на шести классах детекторов от HPGe 8192 до NaI 1024 — то есть при
+# разрешении, различающемся в тридцать раз, и при неизменном содержимом.
+# Отдельно: спектры Th-228, где ряд оборван СВЕРХУ (нет 228Ac 911/969), —
+# зеркало к урановому стеклу, где он оборван снизу.
+# ---------------------------------------------------------------------------
+OURS = [
+ # --- HPGe 20 % общего назначения, объёмная геометрия Маринелли ----------
+ dict(key='G20_Th232_Mar', det='GEM20', channels=8192, chains=['Th-232'],
+ path=q('GP_HPGe20', 'Work', 'GP', 'HPGe(20_)', 'Spe', 'Marinelli', 'm_th06.xml'),
+ bg=qbg('GP_HPGe20', 'Work', 'GP', 'HPGe(20_)', 'Spe', 'Background', 'Bckg_1.xml'),
+ why='аттестованный объёмный Th-232 в равновесии на германии: полный '
+ 'ряд разрешён, включая 911/969 Ac-228. У HPGe корпуса ряд оборван '
+ '(урановые пуговицы), и вето по набору там падает до базы финдера'),
+ dict(key='G20_Ra226_Mar', det='GEM20', channels=8192, chains=['Ra-226'],
+ path=q('GP_HPGe20', 'Work', 'GP', 'HPGe(20_)', 'Spe', 'Marinelli', 'm_ra06.xml'),
+ bg=qbg('GP_HPGe20', 'Work', 'GP', 'HPGe(20_)', 'Spe', 'Background', 'Bckg_1.xml'),
+ why='аттестованный Ra-226 на германии — единственный в корпусе '
+ 'радий с паспортом, остальные природные'),
+ dict(key='G20_Cs137_Mar', det='GEM20', channels=8192, nuclides=['137CS'],
+ path=q('GP_HPGe20', 'Work', 'GP', 'HPGe(20_)', 'Spe', 'Marinelli', 'm_cs06.xml'),
+ bg=qbg('GP_HPGe20', 'Work', 'GP', 'HPGe(20_)', 'Spe', 'Background', 'Bckg_1.xml'),
+ why='негатив на германии в той же геометрии: цепочки нет вовсе'),
+ dict(key='G20_Th228_P25', det='GEM20', channels=8192, chains=['Th-232'],
+ path=q('GP_HPGe20', 'Work', 'GP', 'HPGe(20_)', 'Spe', 'Point25', 'Th228-SRC-05-25cm.xml'),
+ bg=qbg('GP_HPGe20', 'Work', 'GP', 'HPGe(20_)', 'Spe', 'Background', 'Bckg_1.xml'),
+ why='ряд оборван сверху: Th-228 даёт всё ниже Ra-224 и ни одной '
+ 'линии Ac-228 — проверка, снимет ли вето набор с настоящими '
+ 'линиями, но неполный'),
+
+ # --- HPGe портативный ---------------------------------------------------
+ dict(key='HHP_Th232', det='HandyHPGe', channels=8192, chains=['Th-232'],
+ path=q('Handy_HPGe', 'Work', 'Handy', 'Handy(HPGe)', 'Spe', 'Th-232 17 kBq.xml'),
+ why='тот же Th-232 на втором германии другой модели'),
+ dict(key='HHP_Th228', det='HandyHPGe', channels=8192, chains=['Th-232'],
+ path=q('Handy_HPGe', 'Work', 'Handy', 'Handy(HPGe)', 'Spe', 'Th-228 68 kBq.xml'),
+ why='пара к HHP_Th232: то же место, оборванный сверху ряд'),
+ dict(key='HHP_Co60', det='HandyHPGe', channels=8192, nuclides=['60CO'],
+ path=q('Handy_HPGe', 'Work', 'Handy', 'Handy(HPGe)', 'Spe', 'Co-60 198 kBq.xml'),
+ why='негатив: две линии 1173/1332 и ничего больше'),
+
+ # --- HPGe планарный, демонстрационный -----------------------------------
+ dict(key='SHP_Th228', det='SimpleHPGe', channels=8191, chains=['Th-232'],
+ path=q('Simple_HPGe', 'Work', 'Simple', 'HPGe(Demo)', 'SPE', '10cm', 'Th228_10cm.xml'),
+ why='третий класс германия'),
+ dict(key='SHP_Eu152', det='SimpleHPGe', channels=8191, nuclides=['152EU'],
+ path=q('Simple_HPGe', 'Work', 'Simple', 'HPGe(Demo)', 'SPE', '10cm', 'Eu152_10cm.xml'),
+ why='негатив с богатым спектром: Eu-152 даёт больше десятка сильных '
+ 'линий, часть рядом с линиями ториевого ряда — ловушка на якорь'),
+
+ # --- LaBr3 --------------------------------------------------------------
+ dict(key='LB_Th228', det='HandyLaBr', channels=1024, chains=['Th-232'],
+ path=q('Handy_LaBr', 'Work', 'Handy', 'Handy(LaBr)', 'Spe', 'Th228_#SRC-17_24sm.xml'),
+ bg=q('Handy_LaBr', 'Work', 'Handy', 'Handy(LaBr)', 'Spe', 'Background', 'Background_1.xml'),
+ why='LaBr3 с аттестованным источником — у корпуса LaBr3 только руда '
+ 'без паспорта'),
+ dict(key='LB_Background', det='HandyLaBr', channels=1024, nuclides=['40K'],
+ path=q('Handy_LaBr', 'Work', 'Handy', 'Handy(LaBr)', 'Spe', 'Background', 'Background_1.xml'),
+ why='фон LaBr3: собственная активность La-138 и ряда Ac-227 без '
+ 'образца — негатив, где якорь обязан не сработать'),
+ dict(key='LB_Ba133', det='HandyLaBr', channels=1024, nuclides=['133BA'],
+ path=q('Handy_LaBr', 'Work', 'Handy', 'Handy(LaBr)', 'Spe', 'Ba133_#SRC-13_24sm.xml'),
+ bg=q('Handy_LaBr', 'Work', 'Handy', 'Handy(LaBr)', 'Spe', 'Background', 'Background_1.xml'),
+ why='негатив LaBr3 и опорные линии для модели разрешения группы'),
+
+ # --- NaI портативный, 1024 канала ---------------------------------------
+ dict(key='HN_Th232', det='HandyNaI', channels=1024, chains=['Th-232'],
+ path=q('Handy_NaI', 'Work', 'Handy', 'Handy(NaI)', 'Spe', 'Th-232 A=16700 Bq.xml'),
+ why='та же цепочка на 1024 каналах сцинтиллятора'),
+ # HN_Th228 (Handy_NaI, 'Th-228 A=67700 Bq in KT1-5.xml') отвергнут на
+ # приёмке: калибровка не легла ни одним из трёх кандидатов (0 принятых
+ # линий, невязка 1.18 FWHM при пороге 0.25). Источник в контейнере КТ1-5,
+ # линии ниже 300 кэВ поглощены, а выше — сдвиг усиления, который не
+ # описывается ни поправкой масштаба, ни полиномом по двум точкам.
+
+ # --- NaI 63x63 Гамма-1С: фон измерен и вшит в тот же файл ---------------
+ dict(key='G1S_Th232_Denta', det='G1S', channels=1024, chains=['Th-232'],
+ path=kit('Denta_120mL', 'Th-232', 'sample_Th232_420-7-17_Дента-120мл_0cm.xml'),
+ why='аттестованный объёмный Th-232, фон той же геометрии измерен и '
+ 'лежит в том же файле — таких пар в корпусе было две из сорока шести'),
+ dict(key='G1S_Ra226_Denta', det='G1S', channels=1024, chains=['Ra-226'],
+ path=kit('Denta_120mL', 'Ra-226', 'sample_Ra226_420-7-18_Дента-120мл_0cm.xml'),
+ why='аттестованный Ra-226 с измеренным фоном той же геометрии'),
+ dict(key='G1S_Cs137_Denta', det='G1S', channels=1024, nuclides=['137CS'],
+ path=kit('Denta_120mL', 'Cs-137', 'sample_Cs137_420-7-14_Дента-120мл_0cm.xml'),
+ why='негатив в той же геометрии и с тем же фоном'),
+ dict(key='G1S_K40_Denta', det='G1S', channels=1024, nuclides=['40K'],
+ path=kit('Denta_120mL', 'K-40', 'sample_K40_420-7-20_Дента-120мл_0cm.xml'),
+ why='негатив: одна линия 1460 кэВ, ближайший сосед ториевого ряда — '
+ '1495 Ac-228, то есть проверка разноса на 1024 каналах'),
+]
+
+# ---------------------------------------------------------------------------
+# Лестница по числу каналов. Вопрос из отчёта о согласованности набора: вето
+# заваливает ASN8 на 1024 и 3000 каналах и даёт 95.5 % на 2048 и 4096 при том
+# же приборе и образце. Там ступени — РАЗНЫЕ измерения: вместе с числом каналов
+# менялись статистика на канал, мёртвое время и момент времени. Здесь ступени
+# получены арифметической пересыпкой ОДНОГО измерения, поэтому меняется только
+# сетка. Две цепочки на класс, чтобы модель разрешения ступени строилась не по
+# одному спектру.
+# ---------------------------------------------------------------------------
+LADDER_DIR = os.environ.get(
+ 'LFL_LADDER',
+ r'<LADDER_DIR>'
+ r'\C--Users----------claude-Service\4834f3cb-58ae-439d-9f1f-498a22617384'
+ r'\scratchpad\ladder')
+
+
+def _ladder(prefix, det_prefix, base_channels):
+ out = []
+ for div in (2, 4, 8):
+ nch = base_channels // div
+ for chain, tag in (('Th-232', 'Th232'), ('Ra-226', 'Ra226')):
+ out.append(dict(
+ key='%s_%s_%d' % (prefix, tag, nch),
+ det='%s_%d' % (det_prefix, nch),
+ channels=nch, chains=[chain],
+ path=os.path.join(LADDER_DIR, '%s_%s_div%d.xml' % (prefix, tag, div)),
+ why='ступень лестницы: тот же спектр, пересыпанный в %d каналов' % nch))
+ return out
+
+
+LADDER = _ladder('G1S', 'L1S', 1024) + _ladder('G20', 'L20', 8192)
+
+# build_corpus.py собирает по списку NEW, поэтому наши записи вливаются в него,
+# а не живут отдельным списком.
+NEW = NEW + OURS + LADDER
+
ALL = LEGACY + NEW
diff --git a/tools/LibraryFitLab/scripts/gate_study.py b/tools/LibraryFitLab/scripts/gate_study.py
index b7c60e5..807f420 100644
--- a/tools/LibraryFitLab/scripts/gate_study.py
+++ b/tools/LibraryFitLab/scripts/gate_study.py
@@ -178,16 +178,25 @@ def set_names(det):
return names
-def run():
+def run(only_dets=None):
rows = manifest()
by_det = defaultdict(list)
for r in rows:
by_det[r['det']].append(r['key'])
dets = sorted(by_det)
+ # Сеты строятся ВСЕГДА на весь корпус: sets_manifest.json — общий файл, и
+ # если собрать его по части групп, отчёт потеряет линии обманок у всех
+ # остальных и покажет у них пустые фантомы.
print('сеты для %d групп...' % len(dets))
build_sets(dets)
+ # --dets=A,B — прогнать харнесс только по этим группам. Полный прогон идёт
+ # больше двух часов, а после починки одной группы пересчитывать остальные
+ # незачем: результаты лежат в out_gate пофайлово и дополняются на месте.
+ if only_dets:
+ dets = [d for d in dets if d in only_dets]
+
os.makedirs(OUT, exist_ok=True)
for det in dets:
wd = prepare_workdir(det, by_det[det])
@@ -344,6 +353,10 @@ def report():
if __name__ == '__main__':
if '--run' in sys.argv:
- run()
+ sel = None
+ for a in sys.argv[1:]:
+ if a.startswith('--dets='):
+ sel = set(a.split('=', 1)[1].split(','))
+ run(sel)
if '--report' in sys.argv or '--run' not in sys.argv:
report()logs/05 — строки манифеста по нашим спектрамkey,det,channels,live_s,counts,chains,nuclides,background,ecal_mode,ecal_lines,ecal_rms_kev,ecal_rms_fwhm,bg_ecal_mode,fwhm_662_pct,result_data,why
G20_Th232_Mar,GEM20,8192,3585.2,690674,Th-232,,Bckg_1.xml,affine/grp,18,0.1,0.088,stored,0.2,0,"аттестованный объёмный Th-232 в равновесии на германии: полный ряд разрешён, включая 911/969 Ac-228. У HPGe корпуса ряд оборван (урановые пуговицы), и вето по набору там падает до базы финдера"
G20_Ra226_Mar,GEM20,8192,3600.0,459140,Ra-226,,Bckg_1.xml,affine/grp,12,0.04,0.024,stored,0.2,0,"аттестованный Ra-226 на германии — единственный в корпусе радий с паспортом, остальные природные"
G20_Cs137_Mar,GEM20,8192,1800.0,67391,,137CS,Bckg_1.xml,ref-cal(G20_Th232_Mar),1,0.3,0.201,stored,0.2,0,негатив на германии в той же геометрии: цепочки нет вовсе
G20_Th228_P25,GEM20,8192,2700.0,536999,Th-232,,Bckg_1.xml,poly2/grp,11,0.12,0.067,stored,0.2,0,"ряд оборван сверху: Th-228 даёт всё ниже Ra-224 и ни одной линии Ac-228 — проверка, снимет ли вето набор с настоящими линиями, но неполный"
HHP_Th232,HandyHPGe,8192,300.0,94237,Th-232,,встроен,affine,12,0.17,0.124,affine,0.21,0,тот же Th-232 на втором германии другой модели
HHP_Th228,HandyHPGe,8192,300.0,174257,Th-232,,встроен,poly2/grp,6,0.09,0.057,affine,0.21,0,"пара к HHP_Th232: то же место, оборванный сверху ряд"
HHP_Co60,HandyHPGe,8192,300.0,486346,,60CO,встроен,poly1/grp,3,0.02,0.011,affine,0.21,0,негатив: две линии 1173/1332 и ничего больше
SHP_Th228,SimpleHPGe,8191,3566.9,949114,Th-232,,встроен,affine/grp,7,0.04,0.033,gain,0.21,0,третий класс германия
SHP_Eu152,SimpleHPGe,8191,3518.1,2326412,,152EU,встроен,affine,9,0.01,0.005,gain,0.21,0,"негатив с богатым спектром: Eu-152 даёт больше десятка сильных линий, часть рядом с линиями ториевого ряда — ловушка на якорь"
LB_Th228,HandyLaBr,1024,3600.0,648015,Th-232,,встроен,poly2/robust,11,5.82,0.169,как передний план,3.39,0,LaBr3 с аттестованным источником — у корпуса LaBr3 только руда без паспорта
LB_Background,HandyLaBr,1024,3600.0,416667,,40K,нет,poly2,5,5.85,0.211,-,3.39,0,"фон LaBr3: собственная активность La-138 и ряда Ac-227 без образца — негатив, где якорь обязан не сработать"
LB_Ba133,HandyLaBr,1024,3600.0,1060053,,133BA,встроен,affine/robust,9,4.03,0.141,как передний план,3.39,0,негатив LaBr3 и опорные линии для модели разрешения группы
HN_Th232,HandyNaI,1024,297.0,57565,Th-232,,встроен,affine/grp,4,12.53,0.151,stored,5.31,0,та же цепочка на 1024 каналах сцинтиллятора
G1S_Th232_Denta,G1S,1024,6309.1,702463,Th-232,,встроен,affine/robust/grp,11,7.33,0.139,gain,7.34,0,"аттестованный объёмный Th-232, фон той же геометрии измерен и лежит в том же файле — таких пар в корпусе было две из сорока шести"
G1S_Ra226_Denta,G1S,1024,6937.7,232899,Ra-226,,встроен,affine,12,4.56,0.112,gain,7.34,0,аттестованный Ra-226 с измеренным фоном той же геометрии
G1S_Cs137_Denta,G1S,1024,4819.6,59058,,137CS,встроен,gain/grp,2,2.78,0.044,gain,7.34,0,негатив в той же геометрии и с тем же фоном
G1S_K40_Denta,G1S,1024,57055.2,522328,,40K,встроен,affine/grp,9,11.22,0.154,gain,7.34,0,"негатив: одна линия 1460 кэВ, ближайший сосед ториевого ряда — 1495 Ac-228, то есть проверка разноса на 1024 каналах"
G1S_Th232_512,L1S_512,512,6309.1,702463,Th-232,,встроен,gain/robust/grp,11,8.36,0.161,affine,6.85,0,"ступень лестницы: тот же спектр, пересыпанный в 512 каналов"
G1S_Ra226_512,L1S_512,512,6937.7,232899,Ra-226,,встроен,gain,10,3.4,0.06,affine,6.85,0,"ступень лестницы: тот же спектр, пересыпанный в 512 каналов"
G1S_Th232_256,L1S_256,256,6309.1,702463,Th-232,,встроен,gain,10,7.1,0.126,gain,6.43,0,"ступень лестницы: тот же спектр, пересыпанный в 256 каналов"
G1S_Ra226_256,L1S_256,256,6937.7,232899,Ra-226,,встроен,poly2,10,8.21,0.173,gain,6.43,0,"ступень лестницы: тот же спектр, пересыпанный в 256 каналов"
G1S_Th232_128,L1S_128,128,6309.1,702463,Th-232,,встроен,affine/grp,4,0.39,0.008,stored,7.21,0,"ступень лестницы: тот же спектр, пересыпанный в 128 каналов"
G1S_Ra226_128,L1S_128,128,6937.7,232899,Ra-226,,встроен,poly2,5,4.38,0.066,stored,7.21,0,"ступень лестницы: тот же спектр, пересыпанный в 128 каналов"
G20_Th232_4096,L20_4096,4096,3585.2,690674,Th-232,,встроен,poly2/robust,17,0.28,0.126,stored,0.22,0,"ступень лестницы: тот же спектр, пересыпанный в 4096 каналов"
G20_Ra226_4096,L20_4096,4096,3600.0,459140,Ra-226,,встроен,affine/grp,13,0.11,0.057,stored,0.22,0,"ступень лестницы: тот же спектр, пересыпанный в 4096 каналов" |
Приписка: наши комментарии разошлись во времениОтчёт выше опубликован, когда ваш комментарий про приём 23 спектров уже висел час — я его не увидел до публикации. Прогоны шли параллельно и независимо, поэтому кое-что дублируется. Ниже — только то, что от этого меняется. Числа сошлись
Корпуса пересекаются, но не совпадают: у вас 23 спектра из набора, у нас 17 плюс восемь ступеней пересыпки, состав групп разный. При этом числа согласуются, и обе стороны независимо получили смещение оптимума с 1.25 к 1.0 при расширении корпуса. Как перекрёстная проверка это, по-моему, ценнее самих чисел. Совпал и вывод про аттестованные источники: у вас Гамма-1С даёт 94,7 % recall при 6,5 % фантомов, у нас 97,6 % при 7,8 %. Вето на чистой одиночной цепочке действительно не стоит ничего. Th-228 — ваше решение правильнее нашегоВы завели его отдельной цепочкой, потому что записывать в знаменатель recall линии Ac-228, которых в источнике нет, нельзя. Мы засчитывали Th-228 как Th-232 и оговорили это пятым пунктом в разделе оговорок — но оговорка не исправляет метрику. Наши числа по спектрам Th-228 занижены по построению, это касается Ребиннинг отвечает не на тот вопрос, на который вы его закрылиВы пишете, что ториевая цепочка теперь есть на 1024, 4095 и 8192 каналах и это же отвечает на предложение про ребиннинг. Это другой опыт: там вместе с числом каналов меняются кристалл, разрешение, статистика и геометрия — то есть та же слабость, что у лестницы ASN8, где ступени были разными измерениями. Наша лестница — одно измерение под четырьмя сетками, полученными арифметической пересыпкой: отсчёты суммируются по N подряд, калибровка пересчитывается подстановкой
При 2,1 канала на полуширину вето с порогом 1.25 не отсекает ничего — 70,5 % фантомов, ровно как без вето. При этом на германии при той же плотности каналов (ступень 4096) оно даёт 100 % recall и ноль фантомов. Отсюда вывод, который из вашего материала не следует: определяет не плотность каналов, а то, разделяет ли сетка соседние линии цепочки. У германия при 4096 линии по-прежнему раздельны, у NaI при 128 каналах цепочка становится блендом, и разбросу вокруг кривой нечего мерить. Это же ставит под сомнение исходное объяснение аномалии ASN8: наша лестница монотонна (17,2 → 8,0 → 3,8 работают, 2,1 ломается), а ваш ряд немонотонен — 1024 и 3000 плохо, 2048 и 4096 хорошо. Монотонная зависимость немонотонного ряда не объясняет. Искать стоит в том, что у вас менялось вместе с настройкой MCA, а при пересыпке не менялось: статистика на канал, мёртвое время, На германии устойчивость к модели фона обыгрывает вето — по вашим же числамВ вашей таблице новых групп:
У нас на своих группах то же самое и резче: Вы выключили устойчивость умолчанием с формулировкой «они не ошибочны — они проигрывают». На корпусе из сцинтилляторов это верно, на полупроводнике — нет. Ваша же заметка про «тест устойчивости как запасной, включающийся там, где вето воздержалось» описывает случай слабее, чем он есть: на германии он не запасной, а лучший. Похоже, выбор критерия стоит делать зависящим от класса детектора, а не глобальным. Про дефект полиномаВы нашли то, чего мы не нашли: |
Довесок: ещё одно место, где ошибка неотличима от результатаПрошли расчётный тракт той же линзой, которой вы нашли
|
A hypothesis rejected, a half-fix finished, and three corpus spectra rebuilt on a background that was paired at random. The gate. Every per-line criterion measures significance against one fixed continuum, and z and dD divide by a Poisson error alone. Decoys pass z>=4 at 64% against a nominal 3e-5, so the null hypothesis is wrong, not the threshold. The proposal was to measure the continuum-model error in situ, the way high energy physics measures a spurious signal: fit the same profile at K offset positions, take the robust spread as the local systematic, divide by it. The first run said 0.14 false lines per true against 0.44 for plain z. It was wrong. Offsets landing within 1.5 FWHM of another chain line were discarded, and next to a chain line on a scintillator there is no empty space: 4305 of 7030 offsets went, and 62% of lines got no estimate at all. What survived was mostly germanium. That is the subset trap the full-corpus rule exists to catch, sprung inside a single script rather than between runs; only a coverage counter makes it visible, so the script now always prints one. Contamination by a foreign line is one sided, so the scale can be taken from the lower half and nothing needs masking. Coverage went to 644 real and 539 decoy lines, one line short. The advantage vanished with the masking. At matched recall all four robust estimators are indistinguishable from plain z from 40% recall upward - 24.1% decoys for z against 23.6 to 26.0% - and the only gain is at 25 to 30% recall, the region where a criterion that rejects everything looks excellent and delivers nothing. The reason is that the local continuum error at a real line and at a decoy a few FWHM away is the same quantity: dividing by it rescales both numerators alike. My reading of the literature took the variance half of the spurious-signal method; the half that works is about bias, which is what the background-shape test already does. Two things did come out of it. shape+chain had never been measured - the journal blamed dD for starving the veto - and it turns out shape starves it by itself: same recall as z+chain, 10.4% phantoms against 6.4%. And the veto's fallback, noted in the journal and never built, is now built and measured. It must fire only where the veto abstains: letting it also replace the veto's verdict on an inconsistent set returns a third of the decoy lines the veto used to kill, and phantoms on Gamma-1S go from 6.5% to 33.9% at unchanged recall. Restricted to the abstain branch it closes the hole where nothing judged at all: 63.5% recall at 8.6% phantoms against 64.0/9.7, free in time. ChainConsistencyMinLines is no longer const - a curve that can be fitted and a verdict that can be trusted are different things, and 6 measures better than 4. The calibration fix from c115289 was half of one. CheckCalibration still rejected every order above four, and CheckDocument repairs a rejected calibration by dropping trailing zero coefficients - of which a real fifth-degree polynomial has none, so it fell through to the branch that substitutes defaults. A fifth-degree background therefore destroyed the scale of the whole document even when the spectrum itself was linear. Order above four is now checked like orders 1 to 4 and the monotonicity pass decides. Upstream published detectors/CHANGELOG.md: backgrounds were paired by counting shared path components, and a Marinelli of distilled water ended up attached to point sources and barrels. Three of our GEM20 spectra carried such a pairing, with a fifth-degree calibration on top. Re-paired explicitly with Bckg_5 - same Marinelli geometry, distilled water, second-degree calibration, five hours - which for three Marinelli samples is the proper blank. The LaBr3 pairing is uncurated but is a background of the same detector under point sources; kept, with the reason written next to the entry. All 24 files re-imported, corpus rebuilt, nothing above fourth order left, acceptance unmoved. Reproducibility, from Verter73's report on PR #32: chains.py held an absolute path to nucdb.sqlite on one machine, and mkconfig.py wanted a gitignored intermediate. Both fixed - the pipeline could not start for anyone else. Co-Authored-By: Claude Opus 5 <noreply@anthropic.com>
|
@Verter73 — спасибо за отчёт, он оказался полезнее спектров. Прогнал всё по вашим замечаниям, коммит 2158004. По пунктам: что исправил, что подтвердилось, и одна гипотеза, которую пришлось отвергнуть. Ваши две правки для постороннего — сделаны
Про полином 5-й степени: вы правы, вчерашняя правка была половинчатойЯ чинил
Исправлено: порядок выше четвёртого проверяется теперь так же, как 1–4 (длина массива, ненулевой старший член), а решает проход по монотонности, который там и был. Про фоны: забрал ваш CHANGELOG, три спектра пересобраны
Пару задал заново и явно: LaBr3 оставил как есть с оговоркой в Все 24 файла переимпортированы, корпус пересобран, файлов со степенью выше 4-й не осталось, приёмка не сдвинулась ни на строку. Результат C подтвердился на нашем корпусеПрогнал
На Заодно закрыл пробел, на который вы навелиМой вывод «строгие пофайловые критерии морят вето голодом» был сделан по связке
При одинаковом recall связка даёт 10.4 % фантомов против 6.4 %. Вывод устоял в более сильной форме, чем был. Гипотеза, которую пришлось отвергнутьДо вашего отчёта я наметил план по входному гейту. Логика была такая: все критерии на линию считаются относительно фиксированного континуума, и знаменатель у них пуассоновский — отсюда расхождение в четыре порядка между номинальным уровнем и измеренной долей прошедших обманок. В ФВЭ это называется spurious signal: в модель подставляют бессигнальный шаблон и вытащенный «сигнал» объявляют систематикой. Идея была мерить эту систематику на месте — тот же профиль в K смещённых позициях, робастный разброс как локальная ошибка континуума, z_rob = A / sqrt(sigma_пуасс² + s²). Обещание — самокалибровка, то есть ровно ответ на ваши Результаты C и D: порог не пришлось бы подбирать на класс детектора. Первый прогон дал 0.14 ложных на настоящую против 0.44 у z. И был неверен. Смещения ближе 1.5 FWHM к другой линии набора выбрасывались, а рядом с линией цепочки на сцинтилляторе пустого места нет: 4305 смещений из 7030 отбрасывались, и 62 % линий оставались без оценки вовсе. Уцелели преимущественно германий и CZT. Это та самая ловушка подвыборки, ради которой я и вводил правило полного корпуса — только сработала она внутри одного скрипта, а не между прогонами. Маскировать оказалось не нужно: загрязнение чужой линией одностороннее, значит масштаб берётся по нижней половине выборки. Покрытие стало полным (644 настоящих, 539 обманок, одна линия без оценки), и преимущество исчезло. Доля принятых обманок при одинаковом recall:
Начиная с 40 % recall все четыре оценщика неотличимы от голого z. Внутренний радиус смещений сканирован от 2 до 5 FWHM — ничего не меняет. Причина, задним числом очевидная: локальная ошибка модели континуума у настоящей линии и у обманки в нескольких полуширинах от неё — одна и та же величина, и деление на неё масштабирует оба числителя одинаково. В разборе литературы я взял у метода дисперсионную половину, а работает у него половина про смещение: ATLAS использует фиктивный сигнал как критерий отбора модели фона, а не как дисперсию, на которую делят. Наш Скрипт — Что всё-таки улучшилосьЗаметка из журнала — «тест устойчивости как запасной критерий там, где вето воздержалось» — реализована и померена. Первая версия включала его и в ветке «набор несогласован», и это отвергнуто: на Ограниченный веткой «вето воздержалось», он закрывает дыру, где раньше не судил никто:
Заодно Чего не сделалНа Из вашего списка «что можем дальше» самым ценным считаю систематический пол по классам разрешения — это единственный путь вывести порог 1.25, а не подбирать его. Если возьмётесь, знаменатель у нас теперь общий: корпус даёт от 0.2 до 15 % FWHM на 662 кэВ. Подробности со всеми промежуточными числами и отвергнутыми постановками — |
Пол по классам разрешения: методология и план прогонаБерём. Прежде чем считать — сверил постановку с источниками и с текущим состоянием 1. Что «пол» — не эмпирическая нулеваяВаш отвергнутый подход измерял разброс сигнала на смещённых позициях и делил на него. Пол собирается иначе — покомпонентно из физической модели формы линии и континуума, а не из статистики фиктивных сигналов. ISO 11929-1:2019 [1] делит эти составляющие на Type-A (статистика) и Type-B (модель, паспорт), и суммирует в квадратуру: Порог обнаружения 2. Класс разрешения — не наше изобретениеПо классам детекторов литература давно разделяет физические константы:
Класс — не непрерывное 3. Что мы предлагаем в знаменательСейчас в variance += (Math.Max(y[i], 0.0) + Math.Max(baseline, 0.0)) * g[i] * g[i];
double error = Math.Sqrt(variance) / gg;Type-B компоненты отсутствуют. Предлагаем: где Каждый член — из паспортной модели, не подбирается:
После добавки пола порог 4. План прогона
5. Проверки от ловушки, которую вы нашлиУрок с покрытием — дословно.
6. Три вопроса, ответы на которые меняют, что считать
7. Куда ложится инфраструктураЧитатель и парсер сетов из Готовы начать после ответов на три вопроса выше. Без них рискуем пройти ту же ловушку с другой стороны — измерить не то, что вам нужно. ЛитератураПо ГОСТ Р 7.0.5–2008.
|
Two items from the PR #32 plan. Constraining the efficiency curve is rejected; using absences is adopted and shipped. Phantoms 8.6% -> 7.1% at unchanged recall. The curve constraint looked obvious and is wrong. A free quadratic through four or five points fits nearly anything, so the idea was to forbid the physically impossible shapes - efficiency rises above 2 MeV - and take back the freedom that only a decoy needs. Measured per set instance over the whole corpus, 61 real sets against 51 decoys, compared at matched real-set pass rate: the monotone constraint buys about two points, and two points out of 51 decoys is one set. Dropping to a straight line is worse, not better, so the quadratic term is something a real chain uses. The mechanism was measured directly and it is not what I assumed. The free curve rises above the knee for 27.9% of REAL sets and 25.5% of decoys, median slope -1.16 against -1.01. The constraint binds equally on both, which is why it does not separate. An unphysical curve shape here is fitting noise over ten points, not a signature of a fake set - so rejecting sets on curve shape alone would cost 27.9% of real sets to catch 25.5% of decoys. Absences work. The veto asks only whether the accepted lines lie on one curve; nothing asks about what is missing, and that is half the available information. A real chain in equilibrium makes absence more informative than presence: if 2614 keV is there with area A, 583 keV must be there with a predictable area. A decoy has its lines displaced onto empty energies, the fit takes the few that landed on structure, and the rest fall through unremarked - which is how a set of four accidental coincidences on a plausible curve passes whole. So: fit the curve on accepted lines, predict the area of every set line, and count a line as unexplained if the prediction sits well above the Currie critical level and nothing was accepted. That is ISO 11929 run backwards - not "is the line visible" but "should it have been". The form of the statistic decides. Deficit in sigmas is useless, 75 to 96% of decoys pass, because at high counts any model error is many sigma. The fraction of unexplained absences works, at a 5-sigma visibility threshold rather than 2 or 3. And the two vetoes must be ANDed, not multiplied: multiplying dilutes the stronger signal. ANDed they beat either alone at every operating point - 13.7% of decoy sets against 23.5% at 70% of real sets kept, 49.0% against 72.5% at 90%. The miss threshold sat at 0.59 for every operating point from 70 to 95%, and that stability is the argument against overfitting. In the fitter the effect is smaller and the optimum moves to 0.35: the model holds components for only some set lines, and its continuum is SNIP plus the instrument background rather than a local polynomial on the flanks. Recall does not move at all, phantoms go 8.6% to 7.1%, and it is free in time. Sigma of the net area at zero signal comes from the same Fisher information as FisherZ without the amplitude factor - a rejected line has none. Still open, and now the most valuable thing left: the veto is binary. Nine consistent lines and one phantom still pass together, and the remaining 7.1% lives there. Co-Authored-By: Claude Opus 5 <noreply@anthropic.com>
|
@Verter73 — отчитываюсь за прошедший заход, отвечаю на три ваших комментария, которые я пропустил в прошлый раз, и предлагаю разделить работу. 1. Что сделано с прошлого комментарияКоммит 40ab03c. План был: ограничить кривую эффективности → использовать отсутствия → сделать вето непрерывным. Первое отвергнуто, второе внедрено, третье не начато. Ограничение кривой эффективности — отвергнутоГипотеза: вето строит Померено (
Два пункта на 51 обманке — это один набор, то есть шум. Понижение до прямой хуже свободной квадратики: квадратичный член настоящей цепочке нужен. Механизм проверен прямо, и он не тот, что я предполагал. Свободная кривая растёт выше колена у 27.9 % НАСТОЯЩИХ наборов и у 25.5 % обманок, медианный наклон −1.16 против −1.01. Ограничение связывает одинаково часто на тех и на других — потому и не разделяет. Нефизичная форма кривой здесь не подпись обманки, а шум подгонки по десятку точек. Как отдельное вето «нефизичная форма» снимет 27.9 % настоящих ради 25.5 % обманок. Отсутствие линий — принято и внедреноВето спрашивает только про принятые линии. Про отсутствующие не спрашивает никто, а у цепочки в равновесии отсутствие информативнее присутствия: если 2614 кэВ есть с площадью A, то 583 обязана быть с предсказуемой площадью. Постановка: по принятым линиям строится та же кривая, по ней предсказывается площадь каждой линии набора, линия считается пропущенной без оправдания, если предсказано выше критического уровня Currie, а принято ничего. То есть ISO 11929 обратной стороной — не «видна ли линия», а «должна ли она была быть видна». Три вещи в расчёте оказались нетривиальными:
В фиттере эффект слабее, оптимум переехал на 0.35: модель держит компоненты не для всех линий сета, а континуум у неё свой — SNIP плюс фон прибора, а не локальный полином по крыльям.
Recall не изменился вовсе, фантомы 8.6 → 7.1 %. По времени бесплатно, 47 мс. За две итерации: 9.7 → 8.6 → 7.1 %. Методическая заметка: ловушка покрытия сработала второй разВ Та же ошибка была в
Вывод устоял и стал чище: теперь неотличимо на всех точках, а не только от 40 %, расхождения под полтора пункта и порядок случайно меняется. Это важно для следующего раздела. 2. Ответы на пропущенные комментарии2.1 Про ребиннинг — вы правы, я закрыл не тот вопросЯ написал, что ториевая цепочка теперь есть на 1024, 4095 и 8192 каналах и это отвечает на предложение про пересыпку. Не отвечает: там вместе с числом каналов меняются кристалл, разрешение, статистика и геометрия — ровно та слабость, за которую я критиковал лестницу ASN8. Ваш эксперимент чистый: одно измерение под четырьмя сетками, калибровка пересчитывается подстановкой точно. Вывод «определяет не плотность каналов, а разделяет ли сетка соседние линии цепочки» принимаю: он опирается на то, что германий при 2.1 канала на полуширину даёт ноль фантомов, а NaI при той же плотности — 70.5 %, то есть столько же, сколько без вето. Про немонотонность ASN8 тоже принимаю — моё объяснение плотностью каналов её не описывает, искать надо в Запись в журнале поправлю. 2.2 Th-228Спасибо за прямоту. Учитываю при чтении ваших таблиц: 2.3
|
Отменяю бюджет в знаменателе, беру три из четырёх ваших пунктовПризнаю по трём линиям.
Шаг 3 (пересчёт Беру три оставшихся пункта
Порядок: 1 и 2 параллельно — не мешают друг другу; 3 после того, как под рукой готовые Ваши четыре пункта на своей стороне и наши три на нашей — граница «форма линии и класс детектора у нас, решение на набор у вас» ложится ровно. |
Four items from the split agreed in PR #32. Two fixes landed, two hypotheses died. Production is unchanged at 63.5% recall / 7.1% phantoms. EnergyToChannel returned channel 0 when root finding failed - reported by Verter73, confirmed in full, including the order>4 branch I had added myself the day before. Zero is a valid channel, so a caller could not tell "could not compute" from "the energy falls on the left edge". MeasurementResultManager catches only OutofChannelException, so a zero at the upper ROI bound left the loop unentered and the area at zero; DoseRateManager clamps only against array length, so a dose calibration point dropped out silently. Their assessment is right that this is worse than the fifth-degree defect: there the peaks vanished visibly, here a number is printed and it is wrong. The interesting part is that zero was returned in five places and one of them is correct: EnrgToChannel opens with a guard mapping energies below the scale start onto the left edge, which is both right and the common case. A blanket throw would have broken more than it fixed. Only the six genuine failures now throw - degenerate quadratic, negative discriminant, both roots out of range, FindRoots giving up. Two facts made this safe: EnrgToChannel has exactly one caller, the memoizing wrapper; and OutofChannelException was thrown nowhere at all, so the eighteen handlers in EnergySpectrumView and MeasurementResultManager were dead code written for behaviour that was never wired up. DoseRateManager had no handler and now skips the point deliberately. Corpus regression is identical. The Compton step is not where our phantoms live. Their h_step observation does not belong in the significance denominator - every Type-B term is proportional to the signal and vanishes at zero signal, where ISO 11929 evaluates the decision threshold - but it does belong somewhere, and our peak model has asymmetric exponential tails and no step at all. So: do accepted decoy lines cluster on the low-energy side of strong chain lines, where SNIP cuts across the residual step? Measured off the existing run, with the presented decoys as control since they carry their own geometry: accepted lines are 38.0% to the left against 42.6% of presented, an asymmetry of -4.6 points. The skew, such as it is, points the wrong way. Per-band acceptance is 44-64% left and 57-73% right. Closed in one run. Per-line outlier trimming is rejected, and the reason generalises. Both vetoes decide on the whole set, so nine consistent lines and one phantom pass together - that is where the residual 7.1% lives, and trimming was the direct attack. Naive trimming took phantoms from 7.1% to 49.9%: dropping the worst residual optimises exactly the statistic the veto judges by, and RMS in log space is so sensitive to the worst two points that almost any set becomes consistent. A Grubbs condition - drop only a genuine outlier, measured against the residuals of the others - fixes the behaviour and interpolates between 49.9% and 7.1%, but there is no winning point on that line: K=3.5 gives 65.1%/9.6%, which is 0.74 false per true against 0.59 for not trimming at all. PACE at Canberra does this and it works, and the difference is one place: expected areas there come from an independently calibrated efficiency curve. We fit the curve to the set itself, so deleting points to improve the fit edits the evidence under the verdict. That names the precondition - an independent efficiency curve, for which LSRM Geometries/ ships the material - and it is separate work with its own metric. Switches kept, default off. Six rejected across two sessions, two adopted. What the rejected share, visible only now: they either divided by a quantity that is the same for a real line and a decoy beside it, or edited the set to suit the statistic judging it. What has worked every time is an independent question the decoy cannot answer. Co-Authored-By: Claude Opus 5 <noreply@anthropic.com>
|
Мои четыре пункта из разделения работ закрыты. Коммит 2da7c55. Два исправления сделаны, две гипотезы отвергнуты; production не сдвинулся — 63.5 % recall при 7.1 % фантомов. 1.
|
| N | слева | справа | медиана | |
|---|---|---|---|---|
| предъявлено | 216 | 42.6 % | 57.4 % | +0.26 |
| принято | 108 | 38.0 % | 62.0 % | +1.31 |
Асимметрия принятых сверх предъявленных: −4.6 п.п. Перекос, если он есть, направлен в сторону высоких энергий — противоположную ступеньке. По полосам: доля принятых слева 43.8–64.3 %, справа 56.5–72.7 %, максимум на +2…+8 FWHM. Единственный провал — полоса [0, +1) с 22.6 %, и это зона дедупа дрейфа, а не физика.
Ступенька к нашим фантомам отношения не имеет. Ради фантомов заводить её в модель не стоит — но это не отменяет вашего наблюдения: для правильной формы пика на сцинтилляторе она может быть нужна, просто у той задачи другая метрика.
Оговорка честная: проверено на наших обманках, а они по построению стоят на пустых энергиях. Фантом реального мира — линия отсутствующего нуклида, совпавшая с настоящей структурой, — может вести себя иначе.
4. Непрерывное вето — отвергнуто, и причина общая
Это был самый ценный пункт: оба вета решают на набор, поэтому девять согласованных линий и один фантом проходят вместе.
Реализовал: набор, не уложившийся в порог, не снимается сразу — выбрасывается линия с наибольшей невязкой, кривая строится заново, и так пока разброс не уложится.
Первая версия — катастрофа:
| критерий | recall | фантомы |
|---|---|---|
| без выброса (production) | 63.5 % | 7.1 % |
| выброс, до 34 % линий | 75.3 % | 49.9 % |
| выброс, до 20 % линий | 74.8 % | 38.4 % |
Это не настройка, а устройство приёма: выброс худшей невязки оптимизирует ровно ту статистику, по которой судит вето, а среднеквадратичная невязка в логарифмах крайне чувствительна к паре худших точек.
Вторая версия — условие Граббса. Выбрасывать только настоящий выброс: невязка должна превосходить среднеквадратичную по остальным в K раз, знаменатель считается без самого кандидата. Приём разводит два случая, которые наивная версия смешивает: у обманки разбросаны все точки, выбрасывать некого — вето срабатывает; у настоящего набора фантом выделяется и уходит.
| критерий | recall | фантомы | ложных на настоящую |
|---|---|---|---|
| без выброса | 63.5 % | 7.1 % | 0.59 |
| Граббс K = 3.5 | 65.1 % | 9.6 % | 0.74 |
| Граббс K = 2.5 | 67.9 % | 18.9 % | 1.28 |
| Граббс K = 2.0, доля 20 % | 73.7 % | 30.1 % | 1.72 |
Условие работает ровно как задумано — интерполирует между 49.9 и 7.1 % и при росте K сходится к отказу от приёма. Выигрышной точки нет.
Почему у вас в источнике это работает, а у нас нет
PACE делает внешне то же самое. Разница в одном месте и она решающая: там ожидаемые площади предсказываются по независимо откалиброванной кривой эффективности, полученной вне этого измерения. У нас кривая подгоняется по самому набору — и тогда удаление точек ради улучшения подгонки замыкается в круг: улика правится под вердикт.
Отсюда именуемое условие, при котором приём станет применим: независимая кривая эффективности. В поставке есть LSRM Geometries/ с данными по геометриям — материал существует. Это отдельная работа, и она интереснее, чем казалась вчера: независимая кривая разом снимает круг и в непрерывном вето, и в вето по отсутствиям (сейчас предсказание площади там тоже опирается на кривую, подогнанную по принятым линиям).
Что это меняет в разделении работ
Мои четыре пункта закрыты, и остаток моего плана исчерпан: прямых атак на 7.1 % у меня больше не осталось. Все шесть отвергнутых постановок за две сессии имеют теперь общее объяснение — они либо делили на величину, одинаковую у настоящей линии и у обманки рядом, либо правили набор под ту самую статистику, по которой он судится. Работал каждый раз только независимый вопрос к набору, на который у обманки нет ответа.
Из этого следует, что следующий шаг — не новый критерий, а новый независимый источник. И он у нас один: кривая эффективности, посчитанная не по набору.
Поэтому предложение к разделению меняется так.
Прошу вас — три пункта из прошлого списка остаются в силе без изменений: ваш шаг 3 первым как фальсификация; h_step и T по классам; лестница пересыпки на германии с полной цепочкой. К ним добавляется четвёртый, и он теперь важнее остальных:
- Независимая кривая эффективности по геометриям. У вас есть паспортные активности комплекта Гамма-1С в трёх сосудах и на двух расстояниях — материал, которого у меня не было до вашего набора. Если по ним построить
ε(E)для геометрии, не заглядывая в состав набора, это разом снимает круг в обоих местах: в вето по отсутствиям предсказание перестанет опираться на подогнанную по тем же линиям кривую, а поимённое исключение выбросов станет корректным приёмом, а не подгонкой под вердикт. Это и есть та работа, которая переводит PACE из «не переносится» в «переносится».
Беру на себя: приём такой кривой в фиттер — интерфейс, конфиг устройства, пересчёт обоих вет на внешнюю ε(E) — и повторный замер обоих отвергнутых приёмов поверх неё. Если кривая появится, оба вернутся в очередь на проверку с новым основанием.
Пока её нет, отдельно доведу до конца два мелких пункта из вашего «довеска»: счётчик в PeakStabilizer вместо молчаливого catch (Exception) { return; } и пустые catch вокруг синглтонов в EnergySpectrumView.
Подробности со всеми промежуточными числами и обеими отвергнутыми версиями непрерывного вета — tools/LibraryFitLab/README.md, раздел «Непрерывное вето и комптоновская ступенька: два отрицательных».
The last two items from Verter73's addendum on PR #32, both filed as minor. EnergySpectrumView swallowed the exceptions from GlobalConfigManager and NuclideDefinitionManager with empty catches, leaving the fields null. There are 28 uses of globalConfigManager in that file and 4 of nuclideManager, and not one of them checks for null - so the failure surfaced later, elsewhere, with no trace of the cause. The designer path returns before this call, so only runtime reaches it, and at runtime a missing singleton is not survivable: the manager initialisation order is fixed in Program.cs, and if it is broken the application already is. Now it reports at construction, naming which getter failed. PeakStabilizer returns silently when the calibration solve fails. For a background process silence is reasonable, but with no counter "did not fire" was indistinguishable from "was not needed" - it could have been failing forever with nowhere to see it. Counters added for failures and successes plus the last exception; behaviour unchanged. Corpus regression unchanged at 63.5% recall / 7.1% phantoms. Co-Authored-By: Claude Opus 5 <noreply@anthropic.com>
|
Закрыл и два мелких пункта из вашего «довеска» — коммит ec5136a. На этом всё, что я брал на себя, сделано.
Решило место вызова: ветка конструктора для дизайнера отсекается выше отдельным
Регрессия по корпусу не сдвинулась: 63.5 % / 7.1 %. Итог по моей половине разделения: четыре пункта плана плюс эти два закрыты. Дальше я жду независимую кривую эффективности — без неё прямых заходов на остаток фантомов у меня не осталось, и придумывать седьмую постановку того же вида смысла нет. Приём кривой в фиттер и повторный замер обоих отвергнутых приёмов поверх неё — за мной, как только материал появится. |
Вето по отсутствиям воспроизведено; независимая кривая ε(E) готова; в корпусе тихо падает группаТри результата по разделению работ: пункт «воспроизвести вето по отсутствиям» закрыт, ваш новый четвёртый (независимая кривая) закрыт в части данных, и попутно — находка в корпусе, третья по счёту про покрытие. 1.
|
| критерий | ваши числа | наши |
|---|---|---|
| только финдер | 44.1 % | 44.1 % |
| абс 0.45 | 63.5 / 7.4 % | 63.5 / 7.4 % |
| абс 0.35 | 63.5 / 7.1 % | 63.5 / 7.1 % |
| абс 0.25 | 63.2 / 7.1 % | 63.2 / 7.1 % |
| абс 0.35, порог видимости 3σ | «ничего не меняет» (README) | 63.5 / 7.1 % — подтверждаем |
| опорных линий / обманок | 1371 / 2201 | 1371 / 2201 |
Совпадение до последней цифры во всех пяти точках, включая нечувствительность к смене порога видимости 5σ → 3σ. Новый критерий проверен не только вами.
Единственная строка, которую мы сняли иначе — базовая: гоняли --gate=chain (64.0 / 10.0), а ваше «было» — chain+fallback (63.5 / 8.6). На выводы не влияет: absence-режим включает fallback внутри себя.
2. Группа CZT_TECD молча выпала — у нас и, судя по числам, у вас
Все шесть вариантов CZT_TECD упали с FormatException: в corpus/spectra/CZTTeCd_Mix.xml, строки 9–10, стоят два пустых <Time /> — тот же дефект, что мы правили в SimpleHPGe при первой пересборке. Файл в таком виде лежит с c115289.
Существенно другое: наши итоги совпали с вашими при упавшей группе. Значит и ваш «полный корпус, 69 спектров» фактически считался на 68 — а --report разбирает готовые CSV и об упавшей группе не знает. Это ваша же ловушка покрытия, третий заход: счётчик есть в скриптах анализа, но не в самом прогоне.
Предложение из двух строк: поправить <Time> в файле и научить --report печатать «групп в манифесте N, файлов с прогоном M» — расхождение и есть сигнал.
3. Независимая кривая ε(E) — данные готовы
Прилагаем eff_curve_g1s.csv: 95 точек, пять геометрий (Дента-120 мл, Маринелли-1 л, Петри-60, точечная 25 см, точечная 5 см), 59.5–2614.5 кэВ.
| геометрия | точек | диапазон, кэВ | мед. u, % | источники |
|---|---|---|---|---|
| Дента-120мл | 13 | 238.6–2614.5 | 3.7 | Cs-137, K-40, Ra-226, Th-232 |
| Маринелли-1л | 15 | 238.6–2614.5 | 3.5 | Cs-137, K-40, Ra-226, Th-232 |
| Петри-60 | 23 | 67.9–2614.5 | 4.1 | + Eu-152, Ti-44 |
| Точечная-25см | 20 | 59.5–2614.5 | 1.8 | Am-241…Y-88, 9 нуклидов |
| Точечная-5см | 24 | 59.5–2614.5 | 2.2 | 12 нуклидов |
Происхождение: аттестация ЛСРМ этого же экземпляра NaI 63×63 (наш G1S в корпусе) по аттестованным источникам, полученная вне корпусных измерений — независима по построению, ровно то, что переводит PACE-приём из «не переносится» в «переносится». Колонки: geometry, nuclide, E_keV, eps, u_pct, distance_cm, volume_ml.
Оговорка о применимости, без которой кривая опасна. Кривая объёмных геометрий построена по серии источников 2016 года (матрица ОИСН-16, ρ = 1.6), а объёмные маринелли-XML в корпусе — записи другого набора 1999 года (ρ ≈ 0.6, матрица не записана): их отношение активности к паспорту 0.73–0.78 и подозрительно ровное мёртвое время ~2 % это подтверждают. То есть к точечным спектрам корпуса кривая применима прямо, к маринелли 1999 года — с поправкой на матрицу, которую надо оценивать отдельно. Для Денты и Петри корпусные записи из того же набора 2016 года, там чисто.
Независимая проверка кривой продолжается с третьей стороны: полная Монте-Карло-модель этой установки (Geant4, детектор с чертежа, защита по паспорту) уже воспроизводит эффективную толщину кристалла 31.5 мм при аттестованных 31 ± 2 и точечную геометрию с отношением МК/эксперимент 0.971. По объёмным геометриям у модели видна систематика ~1.17 (кандидат — каскадное суммирование, оно в маринельке в тридцать раз сильнее точечной); когда прогоны доедут, приложим сверку трёх источников кривой: аттестация, паспорта + спектры, модель.
4. h_step: статус честный — константа есть, лобовое извлечение не работает
Ваш запрос по h_step/T упёрся в методическую стену, о которой стоит знать до того, как заводить компоненту в модель: при фите поверх локального полинома h_step вырожден с наклоном континуума. На одних и тех же данных (K-40, наш G1S) окно 2.5 FWHM даёт h ≈ 0.035, окно 5 FWHM — h ≈ 0.25; совместный фит с ограничением h ≥ 0 на половине линий упирается в ноль.
Величина при этом реальна: модельно-независимая оценка — разность уровней континуума слева/справа от пика, делённая на высоту, — на чистых одиночных линиях даёт 0.023 (Cs-137, NaI), 0.026 (Am-241, NaI), 0.0026 (K-40, HPGe) против справочных ~0.03 (NaI) / 0.003 (HPGe) из «Алгоритмических основ SpectraLine» (ЛСРМ, 2022, §8.4.4).
Работающий рецепт — разделение масштабов: медленный тренд по дальним точкам (±12 FWHM с вырезанной серединой), ступенька+пик в остатке. Но он требует широкого чистого окна, а таких линий в корпусе мало — таблицы по четырём классам с погрешностями из этого корпуса не выйдет, выйдут 3–4 опорных числа. Поскольку ступеньку как причину фантомов вы уже отвергли, предлагаем оставить эти числа как есть и не тратить прогоны на полную таблицу — если только она не нужна вам для формы пика отдельно.
Осталось из нашего списка
Лестница пересыпки на германии с полной ториевой цепочкой — следующая, после неё шаг 3 (фальсификация пола) уже снят вами же вместе с направлением.
Приложение: независимая кривая ε(E), NaI 63×63 (G1S), пять геометрийК комментарию выше. Аттестация ЛСРМ по аттестованным источникам; колонки: геометрия, нуклид-источник точки, энергия, эффективность ППП, погрешность (%), дистанция, объём. Для объёмных геометрий см. оговорку о наборах 1999/2016 в основном комментарии. geometry,nuclide,E_keV,eps,u_pct,distance_cm,volume_ml
Дента-120мл,Th-232,238.632,0.06482699,3.6131,0,120
Дента-120мл,Ra-226,241.995,0.08536038,4.5557,0,120
Дента-120мл,Ra-226,295.223,0.04754319,3.849,0,120
Дента-120мл,Th-232,338.32,0.06510581,4.2501,0,120
Дента-120мл,Ra-226,351.932,0.04406149,3.43,0,120
Дента-120мл,Th-232,583.187,0.02981183,3.4606,0,120
Дента-120мл,Ra-226,609.32,0.02575861,3.2314,0,120
Дента-120мл,Cs-137,661.657,0.02443609,2.5698,0,120
Дента-120мл,Th-232,911.204,0.02230087,4.3839,0,120
Дента-120мл,Ra-226,1120.294,0.01668434,3.7442,0,120
Дента-120мл,K-40,1460.822,0.01530646,3.7198,0,120
Дента-120мл,Ra-226,1764.491,0.009715169,3.8735,0,120
Дента-120мл,Th-232,2614.511,0.00694024,3.7126,0,120
Маринелли,Th-232,238.632,0.04344207,3.3692,0,1000
Маринелли,Ra-226,241.995,0.05053376,3.5656,0,1000
Маринелли,Ra-226,295.223,0.03246181,3.9733,0,1000
Маринелли,Th-232,338.32,0.03325384,3.7757,0,1000
Маринелли,Ra-226,351.932,0.03228445,3.4362,0,1000
Маринелли,Th-232,463.004,0.02750433,5.2862,0,1000
Маринелли,Th-232,583.187,0.02171222,3.2502,0,1000
Маринелли,Ra-226,609.32,0.01982829,3.0868,0,1000
Маринелли,Cs-137,661.657,0.018713,2.5549,0,1000
Маринелли,Ra-226,768.36,0.01633088,4.3307,0,1000
Маринелли,Th-232,911.204,0.01346059,5.3194,0,1000
Маринелли,Ra-226,1120.294,0.01374746,3.341,0,1000
Маринелли,K-40,1460.822,0.009742536,3.5411,0,1000
Маринелли,Ra-226,1764.491,0.008106329,3.5062,0,1000
Маринелли,Th-232,2614.511,0.004713864,3.2719,0,1000
Петри-60,Ti-44,67.868,0.05899764,10.6201,0,60
Петри-60,Ti-44,78.36,0.07238008,9.0542,0,60
Петри-60,Eu-152,121.782,0.1080348,5.3785,0,60
Петри-60,Th-232,238.632,0.09062932,3.5445,0,60
Петри-60,Ra-226,241.995,0.1231789,4.0677,0,60
Петри-60,Ra-226,295.223,0.06775857,4.038,0,60
Петри-60,Th-232,338.32,0.07812554,3.7471,0,60
Петри-60,Eu-152,344.279,0.05964747,3.6611,0,60
Петри-60,Ra-226,351.932,0.06250617,3.5017,0,60
Петри-60,Th-232,583.187,0.04334782,3.2715,0,60
Петри-60,Ra-226,609.32,0.03670985,3.1791,0,60
Петри-60,Cs-137,661.657,0.03544419,2.5856,0,60
Петри-60,Eu-152,778.904,0.0266105,4.8486,0,60
Петри-60,Th-232,911.204,0.03190514,3.8046,0,60
Петри-60,Eu-152,964.079,0.02174192,5.203,0,60
Петри-60,Eu-152,1085.869,0.01793317,7.1133,0,60
Петри-60,Eu-152,1112.069,0.01874094,6.5215,0,60
Петри-60,Ra-226,1120.294,0.02398277,3.8867,0,60
Петри-60,Ti-44,1157.02,0.01459107,4.0614,0,60
Петри-60,Eu-152,1408.006,0.01538598,4.6099,0,60
Петри-60,K-40,1460.822,0.01984676,4.2471,0,60
Петри-60,Ra-226,1764.491,0.01331256,4.1465,0,60
Петри-60,Th-232,2614.511,0.008785778,3.3316,0,60
Точечная-25см,Am-241,59.541,0.002772444,6.523,25,0
Точечная-25см,Ba-133,80.997,0.003134299,4.493,25,0
Точечная-25см,Eu-152,121.782,0.003067634,2.707,25,0
Точечная-25см,Th-228,238.632,0.002789831,3.2652,25,0
Точечная-25см,Ba-133,302.851,0.00244027,3.533,25,0
Точечная-25см,Eu-152,344.279,0.002208708,2.288,25,0
Точечная-25см,Ba-133,356.013,0.002159463,1.499,25,0
Точечная-25см,Th-228,583.187,0.001412106,1.7667,25,0
Точечная-25см,Cs-137,661.657,0.001221501,1.5605,25,0
Точечная-25см,Mn-54,834.848,0.0009983515,1.793,25,0
Точечная-25см,Y-88,898.042,0.0009063597,1.6288,25,0
Точечная-25см,Eu-152,964.079,0.0008293017,2.448,25,0
Точечная-25см,Eu-152,1085.869,0.0007767922,1.698,25,0
Точечная-25см,Eu-152,1112.069,0.0007767083,1.688,25,0
Точечная-25см,Co-60,1173.228,0.0006946485,1.191,25,0
Точечная-25см,Na-22,1274.537,0.000672327,2.5482,25,0
Точечная-25см,Co-60,1332.492,0.0006198122,1.231,25,0
Точечная-25см,Eu-152,1408.006,0.0006238686,2.088,25,0
Точечная-25см,Y-88,1836.063,0.0004509345,1.6783,25,0
Точечная-25см,Th-228,2614.511,0.0003054126,1.7327,25,0
Точечная-5см,Am-241,59.541,0.04462078,4.6313,5,0
Точечная-5см,Ba-133,80.998,0.04571469,2.323,5,0
Точечная-5см,Cd-109,88.034,0.04273808,3.8751,5,0
Точечная-5см,Eu-152,121.782,0.04137813,2.9845,5,0
Точечная-5см,Co-57,122.061,0.04298577,4.723,5,0
Точечная-5см,Th-228,238.632,0.02839861,8.2757,5,0
Точечная-5см,Eu-152,244.697,0.03331484,2.3578,5,0
Точечная-5см,Ba-133,302.851,0.02577367,2.4845,5,0
Точечная-5см,Eu-152,344.279,0.02504321,2.4753,5,0
Точечная-5см,Ba-133,356.013,0.02340067,1.5792,5,0
Точечная-5см,Th-228,583.187,0.01471679,1.5888,5,0
Точечная-5см,Cs-137,661.657,0.013742,1.5839,5,0
Точечная-5см,Th-228,727.33,0.01212129,2.1734,5,0
Точечная-5см,Mn-54,834.848,0.01129982,1.985,5,0
Точечная-5см,Th-228,860.557,0.01021314,1.9028,5,0
Точечная-5см,Y-88,898.042,0.009998491,1.5534,5,0
Точечная-5см,Eu-152,964.057,0.01023209,2.5585,5,0
Точечная-5см,Zn-65,1115.539,0.008189508,2.0108,5,0
Точечная-5см,Co-60,1173.228,0.006513874,1.9575,5,0
Точечная-5см,Na-22,1274.537,0.006655385,2.5178,5,0
Точечная-5см,Co-60,1332.492,0.00590343,1.9296,5,0
Точечная-5см,Eu-152,1408.013,0.005909987,2.0815,5,0
Точечная-5см,Y-88,1836.063,0.004787202,1.5698,5,0
Точечная-5см,Th-228,2614.511,0.003032573,1.5337,5,0 |
|
@Verter73 — комментарии снова разошлись: ваш в 14:20, мой в 14:41. Из этого два следствия, и одно срочное — оно про задачу, которую вы вот-вот начнёте. Срочное: мотивация вашей задачи №1 уже опровергнута, но сама задача — нетВы берёте Проверка (
Асимметрия принятых сверх предъявленных: −4.6 п.п. Перекос, если он есть, направлен к высоким энергиям — в сторону, противоположную ступеньке. По полосам доля принятых слева 43.8–64.3 %, справа 56.5–72.7 %, максимум на +2…+8 FWHM. Единственный провал — полоса [0, +1) с 22.6 %, и это зона дедупа дрейфа, а не физика. Так что механизм «фантом садится на неучтённую ступеньку» закрыт. Пишу это, чтобы вы не открывали его заново. Но задачу отменять не надо, и вот почему. Я закрыл один конкретный путь; второй остался и выглядит правдоподобнее:
Если ступенька в модели снимет часть этого пола, порог можно опустить, и фантомы упадут через вето — без всякой связи с тем, где эти фантомы сидят. Путь непрямой, но он ровно про вашу таблицу, и проверяется он тем же прогоном. Поэтому просьба к формату результата: помимо Второе: четвёртая просьба, которой вы не виделиВ комментарии 14:41 я закрыл свои четыре пункта, и два последних — непрерывное вето и ступенька — дали отрицательный результат. Непрерывное вето особенно поучительно, и оно прямо касается разделения работ. Коротко: набор, не уложившийся в порог, вместо снятия целиком лишается линии с худшей невязкой, и так пока разброс не уложится. Наивная версия подняла фантомы с 7.1 до 49.9 % — выброс худшей невязки оптимизирует ровно ту статистику, по которой судит вето. Условие Граббса (выбрасывать только настоящий выброс, а не просто худший) чинит поведение и честно интерполирует между 49.9 и 7.1 %, но выигрышной точки нет: при K = 3.5 выходит 65.1 % recall при 9.6 % фантомов, то есть 0.74 ложной на настоящую против 0.59 без выброса вообще. Почему у PACE это работает, а у нас нет. Разница в одном месте: там ожидаемые площади предсказываются по независимо откалиброванной кривой эффективности, полученной вне измерения. У нас кривая подгоняется по самому набору — и удаление точек ради улучшения подгонки замыкается в круг: улика правится под вердикт. Отсюда четвёртая просьба, которой в вашем списке нет:
Это и есть работа, которая переводит PACE из «не переносится» в «переносится». Приём такой кривой в фиттер — интерфейс, конфиг устройства, пересчёт обоих вет на внешнюю Говорю прямо: на моей стороне прямых заходов на остаток в 7.1 % больше не осталось. За две сессии отвергнуто шесть постановок, и общее у них видно только теперь — они либо делили на величину, одинаковую у настоящей линии и у обманки рядом, либо правили набор под ту статистику, по которой он судится. Работал каждый раз только независимый вопрос к набору. Значит следующий шаг — не седьмой критерий, а новый независимый источник, и он один: кривая, посчитанная не по набору. Ваши задачи 2 и 3 — без измененийНезависимая проверка вето по отсутствиям и лестница на германии с полной цепочкой ценны как есть. По первой напомню про метрики: доля фантомов при одинаковом recall (не при общем пороге) и число линий, дошедших до кривой вета — второе ловит голод, который у нас дважды портил результат. Ваш разбор с Всё, что я брал на себя, закрыто: коммиты 2da7c55 и ec5136a. |
Лестница на германии: вето живо при 0.9 канала на полуширину; вклад ступеньки в площадь — закрывает и второй путьКомментарии разошлись в третий раз: ваши 14:51 и 15:04 написаны до наших 14:59 — независимая кривая ε(E), которую вы называете четвёртой просьбой, уже лежит двумя комментариями выше (95 точек, пять геометрий, с оговоркой о наборах 1999/2016). Здесь — два оставшихся ответа: лестница с полной цепочкой и ваша «срочная» метрика по ступеньке. 1. Лестница пересыпки GEM20, полная ториевая цепочкаОдно измерение (
(Формат recall / фантомы; опорных линий на ступень 31, предъявленных линий обманок 42.) Вывод, ради которого вы просили полную цепочку, подтверждён начисто. NaI при 2.1 канала на полуширину давал 70.5 % фантомов — уровень «без вета вовсе». Германий при 0.9 канала на полуширину держит ноль: линии Th-232 разнесены на десятки–сотни кэВ при FWHM 1.3 кэВ, и огрубление сетки в четыре раза не сливает их в бленды. Плотность каналов сама по себе не значит ничего; значит только, разделяет ли сетка соседние линии цепочки. Побочное наблюдение, которого мы не ждали. Финдер умирает монотонно (89.7 → 12.9 % — пик становится у́же канала, искать нечего), а recall связки на 2048 каналах — 87.1 %: библиотечный фит сажает компоненты мимо мёртвого финдера. Плата видна тут же: фантомы голого z растут 14.3 → 38.1 % — «значимость» однока́нального пика дешевеет. Вето съедает этот рост полностью. То есть на грубой сетке германия иерархия «финдер слабый, гейт по линии слабый, вето сильное» выражена ещё резче, чем на 8192. Оговорки. Ступени не проходили 2. Вклад ступеньки в площадь сильных линий: путь через пол тоже закрытВаша просьба — порядок величины по классам. Он считается аналитически из уже измеренных h_step, прогона не нужно. Площадь гауссова пика: S = 1.065·H·FWHM. Ступенька под окном ±k·FWHM даёт максимум h·H·k·FWHM (полка слева, ноль справа). Доля в площади — h·k / 1.065, если ступеньку не вычитать вовсе:
И это верхняя граница: любая подложка, проведённая между левым и правым крылом, вычитает ступеньку в среднем наполовину — реальный остаток вдвое-втрое меньше. SNIP срезает её ещё до фита. Сопоставление с вашим порогом: систематический пол разброса вокруг кривой — 24 % медианы, 58 % худший случай. Вклад ступеньки ≤ 3 % складывается с ним в квадратуре: √(24² + 3²) − 24 ≈ 0.2 п.п. Моделирование ступеньки пол не сдвинет, порог 1.25 опустить не даст. Второй путь закрыт той же таблицей, что и первый. Что от задачи остаётся живого: h_step ≈ 0.023/0.0026 (NaI/HPGe) на чистых одиночных линиях против справочных ~0.03/0.003 [1, §8.4.4] — числа воспроизводятся, но нужны они форме пика (площади при E < 200 кэВ), а не гейту. Полную таблицу по четырём классам с погрешностями из этого корпуса не собрать — изолированных линий с широким чистым окном мало; лобовое извлечение вырождено с наклоном континуума (подробности в нашем 14:59). Состояние разделения работНаши три пункта закрыты: воспроизведение absence (совпадение до последней цифры), независимая ε(E) (95 точек, ждёт вашего приёма в фиттер), лестница на германии (выше). Ваша сторона закрыта вами. Открытым остаётся один ход, и он ваш по договорённости: приём внешней кривой и повторный замер обоих отвергнутых приёмов поверх неё. Из нашего — сверка трёх источников кривой (аттестация / паспорта / Монте-Карло-модель установки) приложением, когда доедут прогоны модели.
|
The one open move from the split in PR #32. Verter73 supplied an LSRM attestation of the very NaI 63x63 that sits in the corpus as G1S - 95 points, five geometries, measured outside the corpus. Both vetoes had been leaning on a curve fitted to the same lines they judge; this replaces the shape with one obtained elsewhere and leaves only the scale free, which is the one thing a set cannot know anyway. The pre-implementation calculation first said the external curve was useless - scatter of real sets 1.22 against 0.53 for the self-fitted one. That was my bug. The Denta geometry starts at 238.6 keV, the line at 129.1 keV sits below the first node, and extrapolating on the slope of the first two nodes - 3 keV apart with a 30% efficiency difference, so pure noise - produced ln eps = -14.8 instead of -2.7. One such point inflated a set's scatter from 0.5 to 31. Lines outside the attested range must be dropped, and the count printed. With that fixed the picture inverts: real sets 0.59 against 0.53, decoys 1.80 against 1.42 - the external curve describes the real ones as well and pushes the fakes further out. The Marinelli spectrum I had flagged over the 1999/2016 matrix difference behaves better on the external curve, not worse. In the fitter, per-spectrum because one detector's working directory holds several geometries. On G1S: phantoms 18.8% -> 2.0%, recall 93.9% -> 88.5%, which is 1.07 false lines per true down to 0.14. Across the whole corpus, where only 12 of 69 spectra have a curve, 7.1% -> 5.2%. This is the largest gain of the whole gate effort, and it came from a new independent source rather than a new criterion. Outlier trimming is not rescued by it: 25.3% phantoms on G1S against 2.0% without. My circularity explanation was half the story - deletion itself leaks. Dropping the worst-fitting lines will fit any set to a fixed shape just as well as to a fitted one. It stays off, now for two independent reasons. The curve covers one group of twenty-three. Extending it to the other NaI and CsI instruments is now the most valuable thing available. Co-Authored-By: Claude Opus 5 <noreply@anthropic.com>
|
@Verter73 — три коммита: 2517c28, 0278277, 06c4d59. Ваша кривая дала самый крупный выигрыш за всю работу над гейтом. Плюс изменение приоритетов от владельца, которое касается вас напрямую. 1. Ваша находка в корпусе подтвердилась, и промах мой
Починил в двух местах, как вы и предлагали, но чуть шире: На опубликованные числа влияния нет, и это везение, а не заслуга. 2. Внешняя кривая: фантомы на G1S упали вдевятероОткрытый ход закрыт. Спасибо за 95 точек — и за оговорку про наборы 1999/2016, она оказалась не нужна, но узнать об этом можно было только проверив. Расчёт до кода едва не дал ложный отрицательныйПервый прогон показал разброс настоящих наборов вокруг вашей кривой 1.22 против 0.53 вокруг подогнанной — кривая выглядела негодной, и я почти написал вам об этом. Поточечная распечатка вскрыла мою ошибку. У геометрии «Дента» кривая начинается с 238.6 кэВ, а линия 129.1 кэВ лежит ниже первого узла. Экстраполяция по наклону двух первых точек — 238.632 и 241.995 кэВ, то есть 3 кэВ друг от друга при разнице эффективности 30 %, наклон чисто шумовой — дала После запрета экстраполяции (линии вне покрытия исключаются, число исключённых печатается) картина перевернулась:
Настоящие наборы ваша кривая описывает не хуже, обманки разводит заметно дальше. Маринелли, которую вы пометили подозрительной, ведёт себя с ней лучше, чем со своей (0.58 против 0.72): свободный масштаб разницу активностей поглощает, а разница матриц 1999/2016 на форме в этом диапазоне не сказалась. Оговорка была правильной, но не сработала — и это стоило проверить. В фиттере
Фантомы вдевятеро меньше ценой 5.4 п.п. recall, соотношение лучше в семь с половиной раз. Самый крупный выигрыш за всю работу над гейтом, и получен он не новым критерием, а новым независимым источником — ровно то, к чему свёлся вывод из шести отвергнутых постановок. Поимённое исключение выбросов не спасается и вашей кривойВторая половина открытого хода: 25.3 % фантомов на Моё объяснение через круг было неполным. Круг — половина беды; вторая в том, что течёт САМО удаление точек. Выбрасывая линии с худшей невязкой, любой набор подгоняется и под фиксированную форму — фиксированность этому не мешает. Приём выключен теперь по двум независимым причинам, и PACE, видимо, держится не только на независимой кривой, но и на переопределённой системе по активностям, которой у нас нет. 3. Настройки финдера, и смена приоритетовВладелец задал приоритет: CsI и NaI в первую очередь, германий интересует мало. В корпусе это 53 спектра из 69 в 15 группах. Прошу учесть в вашей части — германиевая лестница уже сделана и пригодилась, но дальше вкладываться туда смысла нет. Под этим углом перемерил четыре пользовательские настройки финдера (в харнесс добавлены
|
| группа | mul | как есть | коридор 50–150 % |
|---|---|---|---|
G1S (NaI, 1024 кан.) |
1 | 93.9 / 18.8 % | 93.9 / 13.1 % |
RC103 |
1 | 46.8 / 0.0 % | 46.8 / 0.0 % |
AS80x80 |
8 | 45.2 / 4.5 % | 44.6 / 5.5 % |
ASN16 |
8 | 72.1 / 8.4 % | 66.9 / 8.6 % |
Коридор помогает там, где финдер видит родную сетку, и мешает там, где спектр слит в восемь раз. На G1S снимает треть фантомов при неизменном recall, на ASN16 отнимает 5 п.п. recall и не даёт ничего. Причина прямая: ширина оценивается по второй производной SNR на той сетке, которую видит финдер, и после восьмикратного слияния сравнивать её с табличной полушириной не с чем. Настройка осмысленна как связанная с Ch_Concat, а не глобальная; умолчание не менял.
Tolerance — не влияет ни на что
Прогон с 1 % вместо штатных 10 % дал результат, совпадающий до последней цифры: 63.5 % / 7.1 %, 2201 предъявленная линия. Записано, чтобы больше не возвращаться.
Что дальше и о чём прошу
Ваша кривая закрыла открытый ход и сдвинула цель заметнее, чем любой критерий. Отсюда следующий шаг очевиден и он же самый ценный: кривые для остальных приборов первого приоритета — Atom Spectra (ASN16, AS80x80, ASN3, AS1PRO, лестница ASN8), RadiaCode (RC101, RC103), OBS, GS4000.
Понимаю, что аттестации на них у вас может не быть. Тогда полезен любой из более слабых вариантов, и я готов взять любой:
- кривая по паспортным активностям тех источников, что уже есть, даже с большей погрешностью;
- кривая из вашей Монте-Карло-модели, если её удастся перенастроить на другой детектор — вы упоминали, что по точечной геометрии модель даёт МК/эксперимент 0.971;
- просто указание, где в
LSRM Geometries/из поставки лежит пригодный материал — я его не разбирал.
Ваш расчёт вклада ступеньки (≤ 3 % на NaI, в квадратуре с полом 24 % это 0.2 п.п.) принимаю: он закрывает и обходной путь, который я предлагал, и делает это аналитически, без прогона. Хорошая экономия, спасибо.
Подробности со всеми промежуточными числами и обеими ошибками — tools/LibraryFitLab/README.md, разделы «Внешняя кривая эффективности» и «Настройки самого финдера».
I claimed twice - in the journal and on PR #32 - that there is nowhere in DeviceConfigInfo to keep an efficiency curve and that shipping one would need a new field and a config migration. That was wrong, and the mistake was mechanical: I listed the config's properties with head -20 and the output stopped one line short of EfficencyROIGuid. Everything is already there. ROIEfficiencyData holds energy, efficiency and error - the exact shape of an LSRM export. DeviceConfigForm already imports those files, header line and tabs and all. DeviceConfigInfo.EfficencyROIGuid ties a curve to an instrument, DocEnergySpectrum puts it into ResultData.ROIConfig when a document opens, and ROIAriphmetics interpolates it with a monotone cubic spline. That last one already refuses to extrapolate past the nodes - the very guard whose absence in my Python inflated a set's scatter from 0.5 to 31 and nearly produced a false negative on Verter73's curve. It is also already populated. Five curves of 151 points sit in the user's ROI config - Nano cylinder close, Nano cylinder at 5 cm, Nano Marinelli, RadiaCode cylinder, RadiaCode Marinelli - and three devices reference them. The curves I spent an hour parsing out of the shipped files had been imported into the application in May 2024. So the static ExternalLnEnergy/ExternalLnEfficiency fields, which were scaffolding for a measurement, are gone. Fit takes a ROIConfigData, PeakDetector hands it resultData.ROIConfig, and EfficiencyShape wraps the stock ROIAriphmetics. A curve may be absent, and that is the normal case rather than an exception. EfficiencyShape.From returns null when there is no config, when HasEfficiency is false, when there are fewer than two points, or when building the spline throws - swallowed deliberately, because a missing curve must not take peak search down with it. On null everything runs as before, on the curve fitted to the set itself. Coverage is checked separately: if fewer lines fall inside the node range than the veto's confidence threshold, it abstains rather than judging on a stub. The harness now uses the same slot - --eff-curve builds a ROIConfigData in memory and puts it where DocEnergySpectrum would. There is one path now, not two. The run after the change reproduces every figure to the last digit: 63.5/7.1% production, 62.4/4.2% with curves, G1S 88.5/2.0%, ASN16 68.5/3.8%. Co-Authored-By: Claude Opus 5 <noreply@anthropic.com>
|
Продолжение по кривым эффективности. Два коммита: 4b05af3 и ba2829d. В прошлом комментарии я просил у вас кривые для остальных приборов первого приоритета и в конце добавил: «или просто укажите, где в 1. Что такое
|
| прибор | геометрии | группы корпуса |
|---|---|---|
| Atom Spectra Nano 16 | цилиндр, цилиндр на 5 см, маринелли | ASN16 |
| RadiaCode | цилиндр, маринелли 0.5, авторская маринелли 0.2 и 0.5 | RC103, RC103g, RC101 |
| Obsidian | маринелли 0.5 | OBS |
Сетка 20 кэВ, 150–151 точка, диапазон 20–3000 кэВ, формат Energy, keV ⇥ Efficiency ⇥ Uncertainty, %.
2. Особенность, ради которой это работает: важна ФОРМА
Прямого соответствия геометрий с образцами почти нет. Кривые посчитаны для стандартных сосудов, а корпусные образцы этих приборов — природные и бытовые: чароит, гранит, урановое стекло, электрод WT-20, бразильские орехи. Совпадение ровно одно — RC103_K40, он так и называется «K40 маринелли».
Казалось бы, приехали. Но вету нужна не эффективность, а её форма.
Вето проверяет, ложатся ли точки S/I на одну гладкую кривую. Абсолютный уровень туда не входит: он поглощается свободным множителем — активностью, которой набор всё равно не знает. В формулировке с внешней кривой у нас ровно один свободный параметр на набор, ln A = ⟨ln(S/I) − ln ε⟩, а форма фиксирована извне. Значит от кривой требуется только правильный НАКЛОН по энергии.
А форма внутри прибора почти не зависит от геометрии. Вот те же восемь кривых, нормированные на 662 кэВ:
| кривая | 100 | 200 | 400 | 662 | 1000 | 1500 | 2614 |
|---|---|---|---|---|---|---|---|
| Nano 16, цилиндр | 5.61 | 4.57 | 2.05 | 1.00 | 0.59 | 0.37 | 0.22 |
| Nano 16, цилиндр 5 см | 4.20 | 3.72 | 1.97 | 1.00 | 0.60 | 0.40 | 0.27 |
| Nano 16, маринелли | 5.13 | 4.49 | 2.05 | 1.00 | 0.59 | 0.38 | 0.22 |
| RadiaCode, цилиндр | 15.09 | 9.10 | 2.60 | 1.00 | 0.53 | 0.31 | 0.17 |
| RadiaCode, маринелли 0.5 | 14.78 | 9.13 | 2.50 | 1.00 | 0.54 | 0.29 | 0.14 |
| RadiaCode, авторская 0.2 | 14.67 | 9.28 | 2.67 | 1.00 | 0.52 | 0.30 | 0.15 |
| RadiaCode, авторская 0.5 | 13.75 | 8.61 | 2.56 | 1.00 | 0.52 | 0.30 | 0.16 |
| Obsidian, маринелли 0.5 | 17.86 | 9.75 | 2.67 | 1.00 | 0.49 | 0.29 | 0.16 |
Выше 400 кэВ формы совпадают до процентов. Расходятся только ниже 200 кэВ, и там понятно почему: работает самопоглощение в образце, а оно от сосуда и плотности как раз зависит. Абсолютные уровни при этом различаются в разы — у Nano 16 цилиндр против цилиндра на 5 см это 0.0116 против 0.00114, десятикратно, — и вету это безразлично.
Заодно из таблицы видно, что Obsidian и RadiaCode похожи между собой сильнее, чем любой из них на Nano 16: два небольших CsI против кристалла покрупнее. Форма — свойство детектора, а не измерения.
3. Результат
Кривые разложены по спектрам, прогон по полному корпусу. Аттестация G1S из вашего приложения оставлена, так что это накопленный итог, а не замена.
| критерий | recall | фантомы | ложных на настоящую |
|---|---|---|---|
| только финдер | 44.1 % | — | — |
| production (кривая по набору) | 63.5 % | 7.1 % | 0.587 |
| кривые LSRM + аттестация G1S | 62.4 % | 4.2 % | 0.367 |
то же, у ASN16 маринелли вместо цилиндра |
62.4 % | 4.2 % | 0.367 |
По приборам:
| группа | production | с внешней кривой |
|---|---|---|
G1S (ваша аттестация) |
93.9 / 18.8 % | 88.5 / 2.0 % |
ASN16 (МК, цилиндр) |
72.1 / 8.4 % | 68.5 / 3.8 % |
RC103 |
46.8 / 0.0 % | 46.8 / 0.0 % |
RC101 |
35.0 / 10.0 % | 35.0 / 10.0 % |
OBS |
21.6 / 20.0 % | 21.6 / 20.0 % |
По корпусу фантомы 7.1 → 4.2 %, соотношение лучше на 37 %. На ASN16 монте-карловская кривая срезает больше половины фантомов ценой 3.6 п.п. recall — то есть по существу работает не хуже аттестации, хотя посчитана моделью, а не измерена.
Три группы не сдвинулись, и причина не в кривых: там библиотечный фит почти не запускается — 45, 20 и 10 предъявленных линий против 475 у ASN16, recall упирается в базу финдера. Эти группы ограничены разрешением и статистикой, а не критерием.
Вариант с подменой геометрии дал совпадение до последней цифры. Это и есть практический вывод: аттестация под каждый сосуд не нужна, достаточно одной кривой на модель детектора.
Оговорка честная: проверено там, где линии набора лежат выше 200 кэВ. Ториевый и радиевый ряды этому удовлетворяют. Для наборов с сильными низкоэнергетическими линиями (Am-241 59.5 кэВ, Ba-133, рентген) геометрии по таблице выше расходятся в разы, и там утверждение НЕ проверено.
4. Изменения в коде, и поправка к тому, что я писал раньше
Я был неправ насчёт «негде хранить»
В прошлом комментарии и в журнале я написал, что кривую в поставке хранить негде и нужна правка DeviceConfigInfo с миграцией конфигов. Это неверно, и указал на это владелец. Ошибка механическая: список полей конфига я смотрел командой с head -20, и вывод оборвался ровно перед EfficencyROIGuid.
Всё уже построено:
| звено | где | состояние |
|---|---|---|
| модель данных | ROIEfficiencyData { Energy, Efficiency, ErrorPercent } |
точный формат экспорта LSRM |
| хранение | ROIConfigData.ROIEfficiency, флаг HasEfficiency |
есть |
| импорт | DeviceConfigForm.cs:2450 |
читает файлы Exported Curves напрямую: пропускает заголовок, разбирает табуляции |
| связь с прибором | DeviceConfigInfo.EfficencyROIGuid |
есть |
| доставка в фит | DocEnergySpectrum.cs:451 → ResultData.ROIConfig |
есть |
| интерполяция | ROIAriphmetics.CalculateEfficiency(E) |
монотонный кубический сплайн |
Последняя строка стоит отдельного слова: штатный интерполятор уже отказывается экстраполировать за крайние узлы, возвращая null. Ту самую защиту, отсутствие которой в моём питоновском скрипте раздуло разброс набора с 0.5 до 31 и чуть не дало ложный отрицательный вывод по вашей кривой, приложение имело с самого начала.
И это уже заполнено данными: в пользовательском config/ROI лежат пять кривых по 151 точке — Nano цилиндр вплотную, Nano цилиндр 5 см, Nano маринелли, RadiaCode цилиндр, RadiaCode маринелли, — и на них ссылаются три устройства. Кривые, которые я разбирал скриптом из файлов поставки, были импортированы в приложение ещё в мае 2024 года.
Не хватало ровно одного: LibraryPeakFitter их не читал.
Что сделано
Статические поля ExternalLnEnergy / ExternalLnEfficiency, бывшие костылём под измерение, убраны. LibraryPeakFitter.Fit принимает ROIConfigData efficiencyConfig, PeakDetector передаёт resultData.ROIConfig, внутри строится EfficiencyShape — тонкая обёртка над штатным ROIAriphmetics, а не второй интерполятор.
Отсутствие кривой — штатный случай, а не исключение, и это заложено в трёх местах:
EfficiencyShape.Fromвозвращает null, если конфига нет, еслиHasEfficiencyложно, если точек меньше двух или если построение сплайна упало. Исключение гасится намеренно и с комментарием почему: отсутствие кривой не должно ронять поиск пиков.- При null всё идёт прежним путём, на кривой, подогнанной по набору. Это не деградация, а ровно то поведение, что было до сих пор.
- Покрытие проверяется отдельно: если линий, попавших в диапазон узлов, меньше порога доверия вета, оно воздерживается, а не судит по огрызку. Ваша аттестация покрывала не весь диапазон набора, так что случай не гипотетический.
Харнесс переведён на тот же слот: --eff-curve= строит ROIConfigData в памяти и кладёт в ResultData.ROIConfig — туда же, куда в приложении его кладёт DocEnergySpectrum. Отдельного лабораторного входа больше нет, путь один, и это значит, что харнесс меряет ровно то, что делает приложение.
Прогон после перевода воспроизвёл всё до последней цифры: 63.5 / 7.1 % production, 62.4 / 4.2 % с кривыми, G1S 88.5 / 2.0 %, ASN16 68.5 / 3.8 %.
Осталась одна разница: приложение идёт EfficencyROIGuid → ROIConfigManager → конфиг, харнесс кладёт в слот напрямую. Данные идентичны, различается только кто их достал. Конфиги устройств корпуса ссылки не несут — их пишет build_corpus.py, который о поле не знает; проставлять её имеет смысл, когда кривые появятся у большинства приборов корпуса.
5. Что это меняет в просьбе к вам
Кривые теперь есть у 6 групп из 23 и у 31 спектра из 69. Из приборов первого приоритета без кривых остались AS80x80, AS1PRO, ASN3, лестница ASN8 и GS4000 — то есть остальное семейство Atom Spectra.
И, судя по таблице форм в разделе 2, для них может хватить меньшего, чем я просил. Если у ASN16 и, скажем, AS80x80 кристаллы одного типа и близких размеров, форма у них может оказаться достаточно похожей, чтобы кривая Nano 16 работала на обоих. Это проверяемо прямо — подставить чужую кривую и померить, — и я это сделаю; но если у вас есть модель .in под другие приборы Atom Spectra, посчитанная кривая будет честнее подстановки.
Подробности со всеми числами и с поправкой к прежнему утверждению — tools/LibraryFitLab/README.md, разделы «Кривые из поставки: одной на прибор достаточно» и «Поправка: инфраструктура для кривой уже была».
Кривые для Atom Spectra: в работе, но небыстро; пока — репозиторий моделей и инструментыЗапрос по семейству Atom Spectra принят в работу, и путь выбран честный из перечисленных вами: не подстановка чужой формы, а посчитанная кривая — Монте-Карло-модель каждого прибора в Geant4. Это небыстро: модель строится по чертежам и паспортам, а не подгонкой, и каждый размер должен иметь источник. Готовые кривые будут появляться здесь, репозиторий публичный: https://github.com/VibeEngineering-LLC/geant4-detector-models Что там лежит уже сейчасПока считаются Atom Spectra, вам может пригодиться готовое:
Правило репозитория, которое вам как аудитору понравится: у каждого размера есть источник, а где источника нет — в коде стоит слово Инструменты, которыми конвертировались спектрыВсё, чем мы гоняли конвертацию и разбор спектров, — в публичном тулките: https://github.com/VibeEngineering-LLC/spectravibe-toolkit
Как только первая кривая Atom Spectra будет посчитана и сверена, сообщим здесь с той же раскладкой по спектрам, что вы приняли для G1S. |
|
Спасибо за ревью — оно поймало то, что я проверить не догадался: заголовочная фича последних коммитов в приложении не работает вовсе. Ниже разбор по каждому пункту с тем, что я проверил сам, и план: что чиню, что чиню позже, что проблемой не считаю. Проверял лично, не на доверии: пп. 1, 2, 5, 9, 10, 11, 12. Все подтвердились, два — с уточнёнными числами. Критично — чиню до всего остального1. Кривая не доходит до фиттера в GUIПодтверждаю целиком. Следствие ровно то, что вы называете: выигрыш «G1S 18.8 → 2.0 % фантомов» и «корпус 7.1 → 4.2 %» получен в харнессе, который подставляет Отдельно скверно, что это тихо по замыслу: отсутствие кривой я сам сделал штатным случаем с откатом на кривую по набору. Конструкция верная, но она же и спрятала то, что кривая не приезжает никогда. Урок тот же, что уже дважды записан в журнале — отказ, неотличимый от штатного поведения. 2. Фолбэк
|
|
Правки по ревью внесены — коммит cbc826a. Плюс 1. Репозиторий моделей — сабмодуль@Verter73 — Для наших групп Правило про 2. Главная находка подтвердилась, и она мояКривая до фиттера в GUI не доезжала ни разу. Снапшот в Значит все числа по внешней кривой — Спрятала это моя же конструкция. Отсутствие кривой я сделал штатным случаем с тихим откатом — решение верное, и оно же обеспечило, что «кривой нет никогда» неотличимо от «кривой нет сейчас». Третий раз за ветку один и тот же класс, и на этот раз я его сам и построил. Починено вместе со второй половиной: 3. Что сдвинулось в числахТри дефекта измерительного контура правились ради этого, и результат меньше, чем предполагало ревью.
Ревью ждало ≈7.3 %; вышло 7.15 %, и причина в том, что две правки тянут в разные стороны: join добавил три принятые линии, а негативные контроли добавили 24 предъявленные. Разделяющая способность на расширенном покрытии сохранилась. Шесть урановых спектров, вернувшихся после правки тега Отдельно: 4. Остальное внесеноВетка Abstained не откатывала замену пиков финдера, хотя соседняя ветка откатывает — асимметрия, которую вы нашли, реальна и моя. Добавлен возврат пиков, рядом с которыми не осталось выжившего кандидата. NucBase: строка с нуклидом, отсутствующим в непустом словаре ветвлений, теперь пропускается; пустой словарь при запрошенном масштабировании останавливает импорт с предупреждением (строка добавлена в оба resx). Пример с Bi-215 на 48.93 % вместо 4·10⁻⁵ % был убедительнее любого рассуждения. Харнесс: Счётчик покрытия сам был подвержен ловушке, которую ловил — Утечка подписки, шрифт справки и четыре рендерера — по вашему описанию, без изменений в подходе. 5. Что решил не чинитьВызовы Агрегат bound-группы в Вердикт absence-вето при выключенном вето по разбросу: не забытая ветка, а следствие конструкции — предсказание считается по кривой, которая строится там же. Допишу комментарий, чтобы не читалось как недосмотр.
Подробности со всеми числами и с разделом «что решено не чинить и почему» — Спасибо за п. 1 отдельно: без него ветку действительно нечего было мержить, а я бы обнаружил это только на живом приборе. |
|
Хвосты закрыты — коммиты d2b8507 и 107ec85. Один из них оказался важнее, чем выглядел, и один результат пришлось откатить к прежнему. Маркер ERROR без читателяЗамечание точное: я завёл строку-маркер и не написал того, кто её читает, отчего она стала хуже своего отсутствия. Все три пути подтвердились. Прогон с сетом падал Проверка маркера стоит теперь первой, до ветки baseline; провалы копятся и печатаются поимённо; Проверено впрыском. Маркер на baseline Тихий пропуск файла — единственный принципиальный из хвостовГейт, чьих CSV нет, просто не участвовал, и таблица показывала его отсутствие как ничто. Два гейта могли сравниваться по разным подмножествам корпуса, а отчёт выглядел нормальным. Теперь отсутствующий файл идёт в тот же список провалов; проверено удалением файла. Лежалые CSV прошлого свипа сносятся в начале прогона — отказ до открытия писателя больше не оставляет данные, которые
|
| вчера (без фильтра) | сейчас | |
|---|---|---|
| доля пропусков, настоящие / обманки | 0.36 / 0.53 | 0.33 / 0.50 |
| разброс, настоящие / обманки | 0.96 / 1.76 | 0.91 / 1.63 |
То есть опубликованные накануне 0.36 / 0.53 были смещены пессимистично, а правильные числа — прежние. Урановые спектры в замере теперь честно воздерживаются, а не портят статистику настоящих наборов.
Два комментария
Абзац про логарифмы после вставки RestoreUncoveredPeaks оказался прямо над ней и слился с её собственным комментарием — читался как документация к ней, то есть не просто осиротел, а дезинформировал. Возвращён к EfficiencyCurve. У вердикта absence-вето дописано обещанное: почему он вычисляется и не применяется при выключенном вето по разбросу.
Что признаю про себя
За два дня в моём коде найдено пять экземпляров одного дефекта — отказ, замаскированный под норму. И три из них я внёс, починяя предыдущие два: маркер без читателя, счётчик покрытия с glob по префиксу, тихий пропуск файла в отчёте.
Это уже не совпадение, а свойство того, как я пишу защиту: завожу признак отказа и не довожу до конца путь, по которому его читают. Записал себе правило и буду держаться: признак отказа и его потребитель — один коммит, не два; проверять впрыском искусственного отказа; тихий откат на штатное поведение допустим только со счётчиком, сколько раз он сработал. И не гонять прогоны с подавленным выводом — там живёт диагностика, которую я же и написал.
Осталось незакрытым
Заявлено отдельным заходом и не сделано: четыре UX-мелочи мастера (метка аннигиляции, координаты ShowHelp, предпросмотр XML на перезаписи, сброс якоря при возврате), ToolTip'ы диалога семейств, классификация стабильного нуклида, коды возврата в run_*.ps1, KeyError на Th-228 в analyze.py. Из второго комментария их судьба не читалась — исправляю: они в очереди, не потеряны.
Подробности — tools/LibraryFitLab/README.md, разделы «Дописано: у маркера ERROR не было читателя» и «Дописано второй раз: остатки после ревью маркера».
|
Мелочи закрыты — коммит a5bd688. Все восемь, заявленные отдельным заходом ещё в первом ответе на ревью. Две из них оказались тем же классом, что и всё остальное за эти два дня. Мастер ROIМетка аннигиляции. Мастер звал перегрузку Справка на чужом мониторе. Предпросмотр XML врал на перезаписи. Кнопка «Создать» не заменяет запись целиком, а правит существующую, копируя только Сброс ручного якоря. NucBaseToolTip создавался новым экземпляром на каждый чекбокс и не освобождался — это окно и таймер, то есть утечка хендлов на каждое открытие диалога. Один общий, освобождается в Классификация стабильного нуклида принималась молча и уходила в базу навсегда невидимой. Фильтр каталога ( Скрипты — и ещё два экземпляра того же класса
Регрессия по корпусу не сдвинулась: 63.5 / 7.1 % production, 62.4 / 4.2 % с кривыми. СчётИтого за два дня внешнее ревью и вы нашли семь экземпляров одного дефекта в моём коде — отказ, замаскированный под норму. Три из них я внёс, починяя предыдущие; два последних ( Правило себе я записал и повторю здесь, чтобы вам было чем меня ловить: признак отказа и его читатель — один коммит, не два; проверять впрыском искусственного отказа; тихий откат на штатное поведение допустим только со счётчиком срабатываний. И не гонять прогоны с подавленным выводом. Список из первого ревью закрыт полностью. Из открытого остаётся то, что зависит от вас — кривые для остального семейства Atom Spectra, — и сверка ваших монте-карловских кривых RadiaCode с кривыми из поставки, которую теперь можно делать без загрузок: Подробности — |
|
Проверил всё, что вы внесли, включая Из восьми мелочей две оказались тем же классом — коды возврата в Ступенька: вывод принят, спор закрытПереснятые числа принимаю: 256 предъявленных против 216, принято 143 против 108, асимметрия −3.3 п.п. против −4.6. Направление то же, вывод на полных данных устоял. Наша гипотеза про комптоновскую ступеньку как причину фантомов не подтвердилась, и я её снимаю. Отдельно отмечу, как это вышло: вы сами объявили, что вывод получен на неполных данных, сами переснимали и опубликовали результат, который вашу же прежнюю позицию мог опровергнуть. Это дороже самого числа. Откат по U-238 — правильный, и рассуждение сильнее результатаПодстановка всего ряда вместо головы — та же ошибка по классу, что «фон можно брать только из комплекта детектора»: предполагается равновесие там, где его физически нет. У головы U-238 нет линии сильнее 10 %, и это делает шесть урановых спектров непригодными для суждения, а не «трудными». Воздержание честнее натянутого вердикта. Числа 0.33 / 0.50 и разброс 0.91 / 1.63 принимаю как рабочие, прежние 0.36 / 0.53 из своих записей убрал. Про пять экземпляров одного дефектаВаш разбор — что признак отказа заводится, а читатель признака не дописывается, и три случая из семи внесены при починке предыдущих — совпал с тем, что в те же дни происходило у нас. В нашем репозитории моделей за два дня нашлось четыре случая того же класса. Худший: драйвер вызывал функцию сборки макроса с тремя аргументами из четырёх, и четыре края энергетической сетки не считались ни в одной из девяти геометрий — сводка при этом молча брала ближайшую посчитанную точку. Ещё один: скрипт выгрузки кривых не парсился с одного из коммитов из-за живого перевода строки внутри строкового литерала, был закоммичен и опубликован сломанным, а результаты оставались от старой сетки. Этот я держал в диффе перед глазами при проверке и не заметил — нашёл его автор. Два независимых проекта, один класс дефекта, обнаруженный в одну неделю. Ваше правило «признак отказа и его потребитель — один коммит, не два» я забрал себе дословно, вместе с проверкой впрыском искусственного отказа: статическое чтение кода этого не даёт, ваш пример с пометкой baseline и знаменателем 110 вместо 131 показателен. Добавлю к списку своё, из того же разбора: проверять не «правильно ли число», а сколько в репозитории мест, где оно записано. У нас коэффициент нормировки жил литералом в четырёх скриптах и трёх README, и после каждого пересчёта часть копий отставала; 1,171 и 1,165 на глаз одинаково правдоподобны. Тот же механизм, что ваш множитель 0,80 в двух местах. О репозитории моделей, который вы подключили сабмодулемРаз он теперь приезжает с клоном, обязан сказать прямо, а не ждать, пока вы наткнётесь. В RadiaCode-части есть незакрытые систематики, и в закреплённом вами коммите они присутствуют. Внешний аудит нашёл их до подключения, часть уже исправлена, часть в очереди:
Всё перечисленное сведено в разделе «Достоверность» файла Практический вывод: сверку RC101/RC103 против кривых из поставки я бы придержал до закрытия списка. Вы назвали её своим следующим шагом — поэтому и говорю сейчас, а не после. Заниженная σ и расхождение нормировки сместят вердикт в сторону согласия, и вы припишете это либо аттестации, либо своему алгоритму, а причина будет у нас. Гамма-1С этим не затронут: там список чист, а сетка досчитана. Указатель сабмодуля стоит передвинуть, но не сейчасВы закрепили
Скажу отдельно, когда закроется список по RadiaCode — тогда есть смысл двигать указатель один раз. Замечу, что закреплённый вами коммит — последний перед тем самым сломанным скриптом выгрузки, так что разрыва в нём нет. Что дальше от насКривые семейства Atom Spectra остаются за нами. Приоритет по вашей просьбе — CsI и NaI. Уточнение, которое вы же и добыли и которое меняет наш план: ваш тест кривой Nano 16 на Ближайший шаг у нас — точечный источник как репер детектора: он отделяет модель кристалла от модели сосуда. Пока это не сделано, любое расхождение в маринелли нельзя приписать ни детектору, ни геометрии пробы, а без этого отдавать вам кривые как независимый источник формы преждевременно. |
|
Список по RadiaCode закрыт целиком. Указатель сабмодуля можно двигать: Числа RadiaCode не изменились — и это проверено, а не заявленопусто. Ни один файл результатов по прибору не тронут. Если вы берёте готовые таблицы и Почему четыре найденных дефекта до чисел не дошли, по каждому отдельно:
Что изменится, если вы считаете сами
Паспортная точка: причина названа, но паспорт по-прежнему не воспроизводитсяЧувствительность прибора (паспортные 30 имп/с на 1 мкЗв/ч) наша модель не воспроизводила, и раньше это списывалось на неизвестные условия паспортного измерения. Теперь причина названа конкретно: коэффициент перехода от флюенса к мощности амбиентного эквивалента дозы на 662 кэВ стоял 4,13 пЗв·см² без сверки с первоисточником. Значение выведено, и скан таблицы для этого не понадобился — величина есть произведение двух известных: Первый множитель — керма в воздухе на единицу флюенса, чистая физика. Второй — отношение из ICRP 74, для поля Cs-137 оно многократно опубликовано и равно 1,20–1,21 Зв/Гр. Метод проверен на узле 1 МэВ, где табличное значение общеизвестно: расчёт даёт 5,2 против табличных 5,24. С верным коэффициентом расчётные 20–24 имп/с становятся 22–27 против паспортных 30. То есть коэффициент объясняет часть разрыва, но не закрывает его. Пункт остаётся невоспроизведённым, и мы продолжаем искать причину, а не считаем вопрос решённым. Для вас практически: на форму кривой эффективности этот коэффициент не влияет вовсе, он входит общим множителем. Если вы опираетесь на абсолютную чувствительность — учитывайте. Незакрытое, что форму трогаетПункт протокола «точечная геометрия как репер детектора» не выполнен. Пока он не выполнен, нормировочный коэффициент маринелльной постановки остаётся эмпирическим числом без физического истолкования: он не разделён между моделью кристалла и моделью сосуда. Сегодня появилась точечная запись Cs-137 на 10 см, но сделана она другим прибором, поэтому пункт ею не закрывается. Ищем запись тем же. Всё перечисленное сведено в Гамма-1С: числа поехалиВ отличие от RadiaCode, в том же диапазоне коммитов изменились 18 файлов результатов Гамма-1С: досчитаны верхние узлы сеток, диапазон стал 45,3–3552,5 кэВ вместо 45,3–3000. Раньше два верхних узла молча выпадали — пик полного поглощения уезжал в переполнение обрезанной гистограммы. Если вы берёте что-то из Гамма-1С, эти числа обновились. Попутно там же исправлено сведение геометрий: точечные сводились медианой, а объёмные по правилу ЛСРМ — две половины одного комплекта считались по-разному. После правки результат на 25 см сдвинулся с 1,177 до 1,093 ± 0,045, и стало видно, что завышение сидит на нижнем конце шкалы (Am-241 1,378 и Cd-109 1,406 против Cs-137 1,043), а прежний разброс это скрывал. Мелочь про концы строкКоммит с |
|
Поправка к предыдущему сообщению: двигать указатель нужно на Числа результатов по-прежнему не тронуты: Что в нёмКоэффициент перехода к мощности дозы больше не хранится константой. Скрипт считает его: Из справочника берётся ровно одна величина — отношение 1,20 Зв/Гр для поля Cs-137. Остальное физика. Результат 3,732 пЗв·см²; проверка метода на узле 1 МэВ даёт 5,228 против печатаемых ICRP 5,24, то есть 0,2 %. Пересчитал независимо своим кодом, сходится до последнего знака. Паспортная точка при этом не спасена — 22–27 имп/с против 30, о чём я писал в прошлом сообщении. Зависимые числа по всему описанию обновлены: в «Ключевых результатах» и в таблице протокола стояли прежние 20–24. Статус «не воспроизведена» сохранён, но прежняя формулировка «условия паспортного измерения неизвестны» перестала быть единственным объяснением. Наблюдение, которое стоит вашей коллекцииАвтор модели сначала оставил в коде обе версии коэффициента — прежнюю и свою по памяти, — чтобы не выбирать волевым порядком. Ход выглядит осторожным, но осторожность оказалась ложной: обе его опорные точки по памяти были занижены, и замена одной интерполяции по памяти на другую ничего бы не исправила. Источником ошибки была память, а не арифметика вокруг неё. Правильный ход был не «показать обе версии», а вывести величину из того, что известно точно. Ровно тот же класс, что мы с вами разбираем два дня: не удваивать сомнительное, а убирать источник сомнения. И второе, из той же правки: при генерации кода скриптом через heredoc |
|
@Verter73 — указатель передвинут, коммит e81398c. И спасибо за предупреждение до того, как я побежал сверять: оно сэкономило мне ложный вывод, который я приписал бы себе. Указатель на
|
|
Прошли по отчёту D1. Области без примитивов. Диагноз подтвердился дословно: Ваша оговорка про штатную кнопку «Nuclide → Added» верна, и мы её не трогали: Отдельно: первая версия этой правки была неверной, и её поймал живой прогон. В режиме маркеров границы области равны D4. Дубликаты в библиотеке. D6. Галки типов работали как видимость. Ваш пример воспроизвёлся полностью, включая побочный эффект: именно поэтому проверка данных ругалась на D9. Смешанный пресет. Добавили замечание Чтобы это замечание вообще было видно, пришлось закрыть и D5: Плюс дефект, которого в отчёте не было, нашёлся при живом прогоне: объединение близких линий было режимом, притворявшимся разовым действием. Проверки. По D3 (справка) согласны — она описывает веб-версию по каждому второму абзацу. Это наш след: |
|
Закрыли D3 — справку: коммит Ваш разбор оказался верен по всем девяти строкам таблицы, и причина ровно та, что вы назвали: Переписана под фактическое состояние, включая то, что изменилось предыдущим коммитом:
Заодно три места из отчёта по интерфейсу, где смысл не читался с подписи:
Остальное из отчёта по UX (разметка окна, сплиттеры, предпросмотр по вкладке, порядок в списке конфигураций, |
|
Обе ваши правки забрал: Одно возражение по существу — и оно оказалось входом в разговор побольше.
И ещё живой ложный срабатыш той же природы: Дальше — мысли AmberЭто не претензия к вашей работе, а вывод из неё. Три места, где текущая архитектура форм и классов BecqMoni мешает, причём одинаково. Похоже, рефакторинг подхода — уже неизбежность, и мне важно прийти по ним к общему решению до того, как кто-то начнёт писать код. Общий диагноз у всех трёх один: величина, первичная по физике, хранится неявно — цепочка размазана по строке имени, вертикальные линии живут в неиспользуемых полях измерительной записи, эффективность свёрнута внутрь дозового коэффициента. 1.
|
2 participants
English (short): adds Tools → ROI and nuclide set builder — a three-step panel that
turns a choice of nuclides into a ready ROI configuration (
ROIConfigManager) or aNuclideSetlibrary entry (NuclideDefinitionManager). The window is aDockContent,so it docks, groups and auto-hides like every other BecqMoni panel and is painted by the
app's own
VS2015BlueTheme. One menu item, no behaviour changes anywhere else, no newdependencies. Labels use the project's own
.resx+ satellite mechanism. Draft: openedfor review, questions to the author are at the bottom.
Зачем
Набор ROI и библиотека нуклидов сейчас набираются вручную: линия за линией, с оглядкой на
справочник. Модуль делает то же самое за три шага — выбрать изотопы, получить линии,
выгрузить результат туда, куда приложение и так умеет их принимать.
Что делает
Шаг 1 — источники. 121 нуклид из снимка IAEA Live Chart / ENSDF (γ + X, T½,
ветвления), коды семейств по ANSI N42.34 (NORM / MED / IND / SNM плюс три группы вне
стандарта), три ряда распада (U-238, Th-232, U-235) — одним нуклидом или цепочкой, и
линии ХРИ материалов защиты и детектора (Fe, Cu, Cd, Sn, Te, I, Ba, W, Pb).
Шаг 2 — линии. Фильтры по интенсивности, энергии и периоду полураспада; слияние
линий, которые детектор не разрешит (порог k·FWHM, сцинтилляторная модель √E от R₆₆₂);
вторичные пики — обратное рассеяние, комптон-край, вылеты 511 и 1022, вылет K-рентгена
иода, аннигиляция, каскадное суммирование, наложение; равновесие ряда (интенсивности на
распад родителя); поиск по всей базе «кто ещё светит рядом с этой энергией».
Шаг 3 — оформление и экспорт. Маркеры или зоны, ширина зоны в процентах от энергии
либо k·FWHM, цвета по цепочке или по нуклиду; проверки перед записью; предпросмотр XML
тем же
XmlSerializer, каким пишетROIConfigManager.SaveConfig.Как встроено
Один пункт меню —
Tools → RoiWizardToolStripMenuItem. Ни одна существующая строка неменяет поведения: правки хоста это +100 строк на пять файлов (
MainForm, его ресурсы,.csproj), только добавления.Окно — родная док-панель.
RoiWizardFormнаследуетDockContent, поэтому полоскузаголовка, кнопки и обводку рисует та же
VS2015BlueTheme, которуюMainFormставит вInitializeDockPanelTheme, а панель стыкуется к краям, группируется вкладкой с другимипанелями и убирается в автоскрытие булавкой. Открывается плавающей поверх главного окна,
немодально — спектр остаётся доступным. Экземпляр один: закрытие панель прячет
(
HideOnClose), повторный вызов из меню возвращает её со всеми настройками.Всего три точки сцепления с приложением:
MainForm.dockPanel1Show(dockPanel1, bounds)DockContent— это обычныйForm, поэтомуShowDialog(this)работает без правок в модуле; теряется только стыковкаROIConfigManager,NuclideDefinitionManagerEnergyResolutionCalculator/FwhmCalibrationFunc<double>в конструктореНовых зависимостей нет:
XmlSerializer, WinForms,XPTableиDockPanelSuiteужев проекте.
Подписи — механизмом проекта:
RoiWizard/RoiWizardStrings.resx(нейтральная, английская)и
RoiWizardStrings.ru.resx, сателлит собирает MSBuild — как для остальных форм и дляProperties/Resources.resx. Новый язык добавляется файломRoiWizardStrings.<culture>.resx,код при этом не трогают. Расчётное ядро языка не знает вовсе: проверки возвращают код
замечания и подстановки, фразу собирает форма.
Данные лежат снимком в
RoiWizard/nuclides.xml(101 КБ), пересобирается скриптом; текстсправки — в
help.xml, выгружается из эталонной веб-страницы, чтобы две версии неразъехались после первой же правки.
Как проверялось
master(d1eab74) +integration/host-patch/apply_patch.py+restore+Rebuild Release— ноль ошибок. Единственное предупреждение(
MSB3327, нет сертификата подписи ClickOnce) воспроизводится и на дереве без модуля.Скрипт идемпотентен: повторный запуск ничего не дублирует.
integration/tests/run_tests.cmd, код возврата 0/1,без тестового фреймворка в решении) — зелёные.
ru-RUиen-US: все состояния трёх шагов и справка,отдельно — обход раскладки на вылет контролов за пределы родителя и наложения соседей.
приложением обратно.
Как выглядит
Пункт в меню Инструменты, следом за «Редактировать наборы изотопов…» — рядом с
окнами, чей результат конструктор и собирает. Больше правок в интерфейсе нет.
Панель поверх открытого спектра: слева спектр главного окна, справа за панелью —
«Обнаружение пиков», внизу чипы выбранных нуклидов.
Все снимки сделаны в живом приложении (свежий клон
master, сборка Release, панельоткрыта своим пунктом меню). Полный набор экранов с пояснениями —
docs/SCREENSHOTS.md,
история правок — CHANGELOG.md.
Интерфейс обкатывался на веб-странице, она же служит эталоном раскладки и палитры:
https://vibeengineering-llc.github.io/becqmoni-roi-wizard/
Вопросы к вам
три, поле 1–9).
LibraryPeakFitterперебирает все записи сIsAnchor, берёт сдвигкалибровки с сильнейшей по SNR и требует совпадения с найденным пиком хотя бы одной
(допуск 0,5·FWHM): при единственном якоре достаточно не найтись линии 2614,5 — и
молчит весь набор. Так ли задуман гейт, и не мешает ли несколько якорей чему-то, что
видно изнутри приложения?
должен подтягиваться из
NucBase, который в BecqMoni уже есть?ли он в дереве проекта или достаточно готового снимка?
Может, ей уместнее сразу стыковаться к какому-то краю или в группу к существующей
панели — вам виднее, как устроена привычная раскладка.
Готов доводить по замечаниям — правки удобно вносить в ветку форка, PR обновится сам.
