21373032 程钱佳
编译过程一般分为5个阶段：
- 词法分析：识别单词及其类别，在本实验中主要分为无意义字符（包括空白字符、注释）、单分界符、双分界符、无符号整数、标识符、字符串常量。
- 语法分析：根据语法规则识别语法成分，采用递归下降分析，需要消除左递归，通过向前看避免回溯。
- 语义分析、生成中间代码：基于语法分析得出的抽象语法树进行语义分析，构造符号表，进行错误处理，生成 LLVM IR 中间代码便于优化处理。
- 代码优化：利用LLVM IR的value-user依赖关系，完成了mem2reg、死代码删除、函数内联、公共子表达式删除等机器无关优化。
- 生成目标程序：将LLVM IR翻译成与mips相关的LIR，然后进行寄存器分配。
clang是将C语言转换成LLVM的前端。前端负责分析源代码，检查错误和把输入代码转换成抽象语法树（Abstract Syntax Tree，AST）。通过抽象语法树这种结构化表示，可以实现符号表处理、类型检查以及生成代码，因此AST是前端关注的重点之一。
在clang中AST主要分为declaration、statement和type三类，但是它们并没有继承公共基类，每种节点都有特有的访问方式。我认为设计者主要考虑到这三类没有足够的共性，复杂的层次继承反而会降低AST设计的灵活性和可扩展性。
下为clang的流程图：
LLVM IR是一种基于静态单赋值（Static Single Assignment，SSA）的中间表示，我主要参考了LLVM IR的核心类，位于 include/llvm/IR 目录下：
另外参考的是2022年参加编译比赛的一支队伍的compiler，架构如下：
├─arg
├─backend # 生成目标代码arm
├─descriptor
├─exception
├─frontend
│ ├─lexer # 词法分析
│ ├─semantic # 语义分析工具（包括符号表等）
│ │ └─symbol
│ ├─visitor.java # 语义分析、生成中间代码
│ └─syntax # 语法分析
├─lir # low IR 进行与机器相关优化
├─manage
├─midend # 中端优化
├─mir # LLVM IR 架构
│ └─type
└─util # 工具

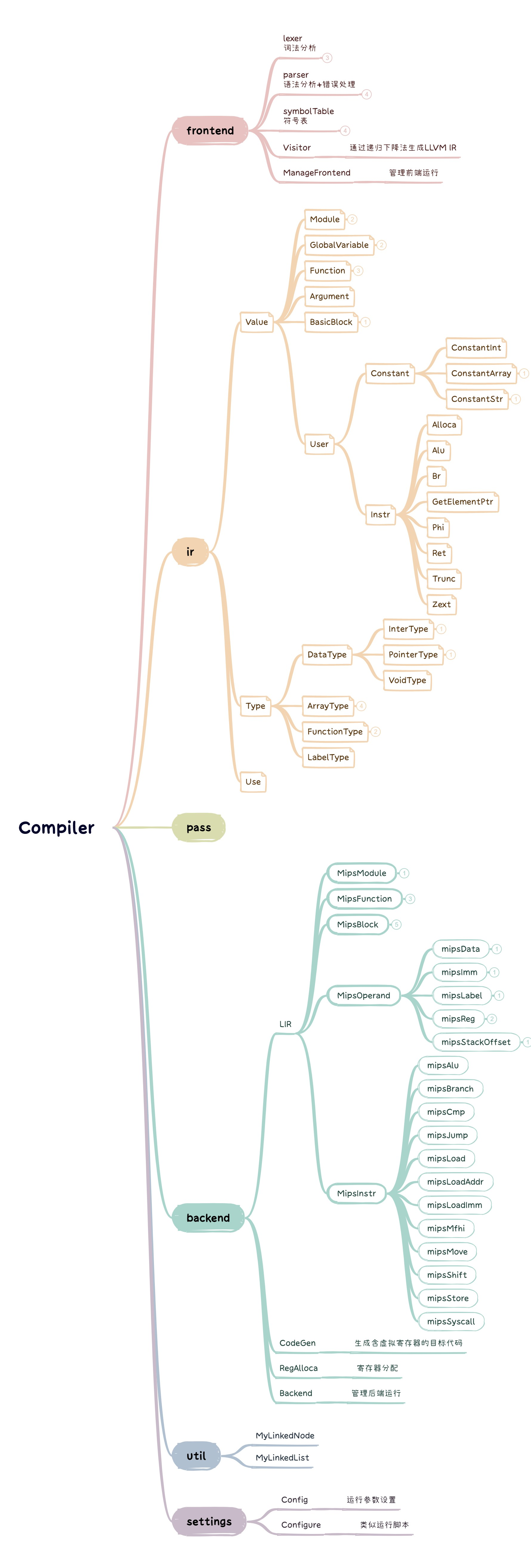

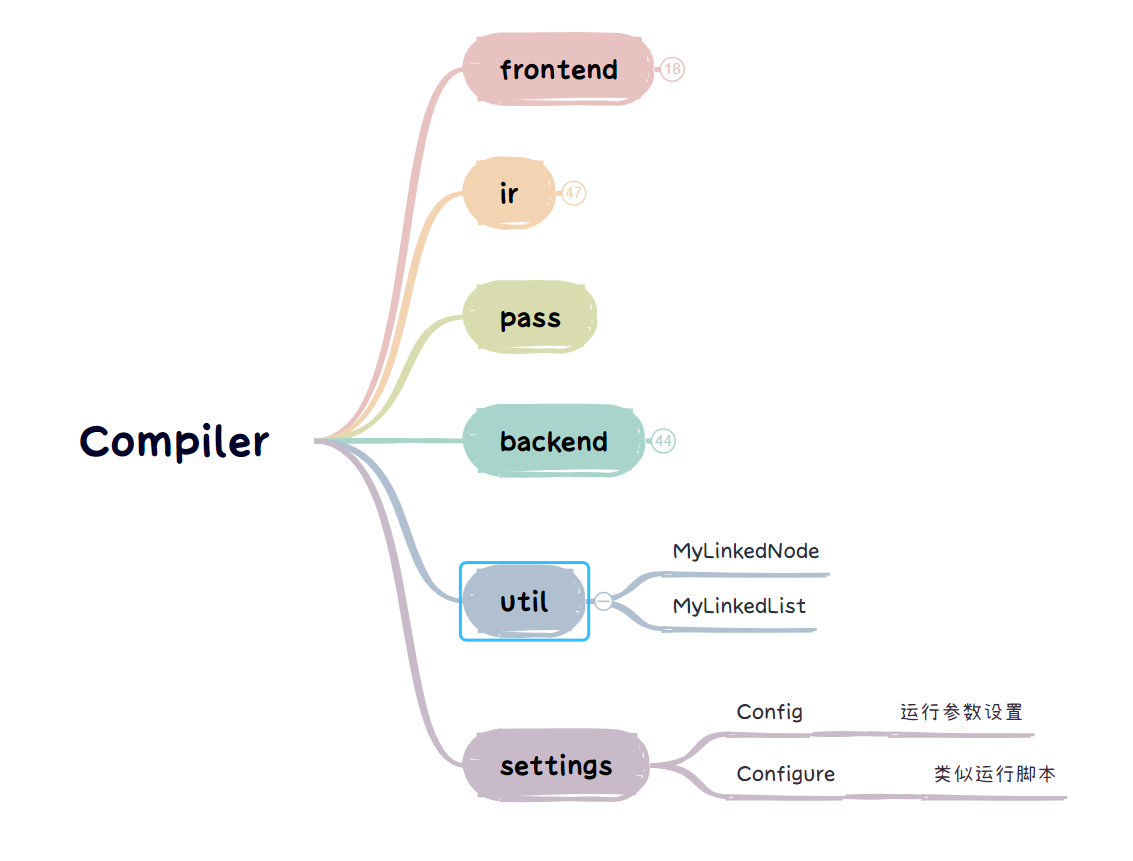

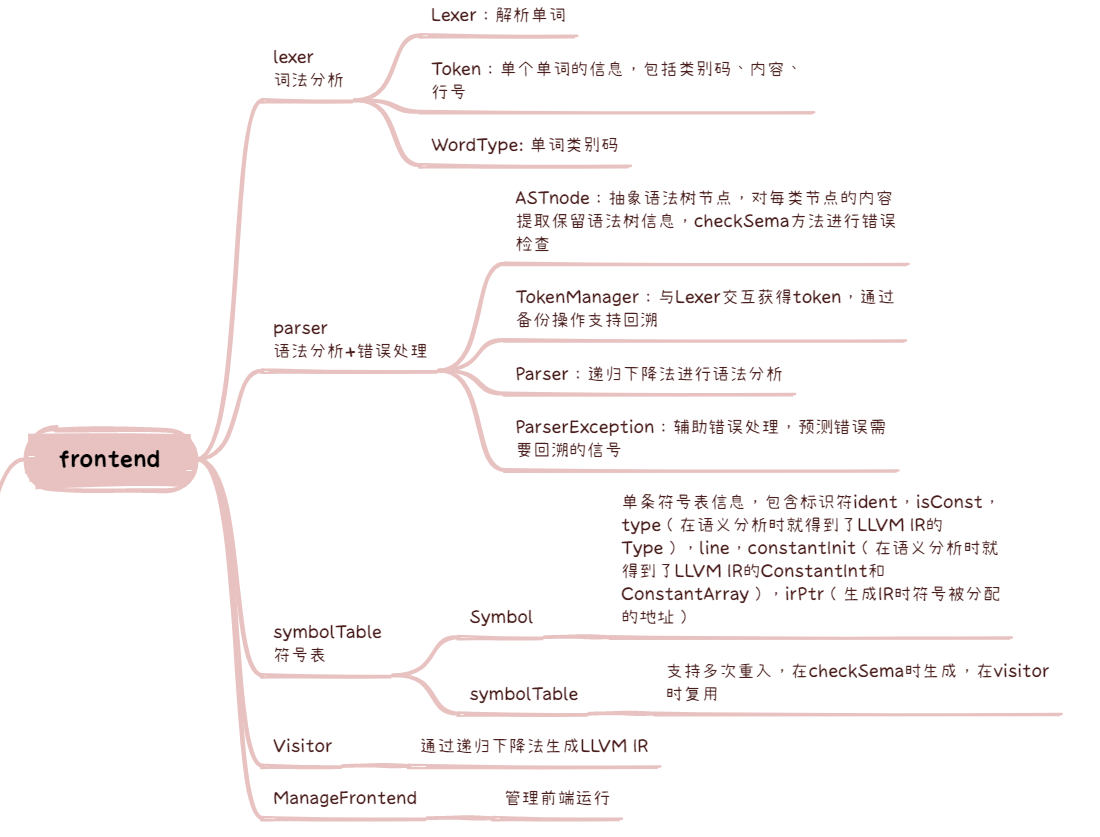

词法分析阶段负责将源代码字符串分解成token。
词法分析一般有3种方式：
- 有限状态自动机（Finite State Machine，FSM）：
- 正则表达式：根据不同token的模式（关键字、标识符、运算符、数字）进行匹配从而识别token
- 使用专门的词法分析工具：如Lex、ANTLR。
考虑到本课程实验采用Sysy语言，采用有限状态自动机实现。首先判断是不是注释，过滤掉注释后，先判断双分界符，再判断单分界符。
词法分析token是存入数据结构还是提供接口给语法分析，随取随用？=>后者
整体词法分析的思路同上，在编码细节处理上做了一些修改：
- 为输入输出流写了一个单例模式进行封装，方便后续的读写，输入的时候采用按行读取，pos记录位置。
- 将过滤注释和空白字符作为一个单独的方法，将有限状态自动机部分分成
ignoreBlank和nextToken两个方法，对方法职责进行划分。 token分为双分界符、单分界符、无符号整数、标识符、字符串常量几类，首先进行正则表达式匹配将token划分到相应的类别，再做具体的判断。
- "\s"表示空字符可用于正则表达式匹配，但' '=='\s'是false。
- formalString 的双引号内容需要进行非贪婪匹配，即
"\".*\"->"\".*?\"
带回溯的自顶向下分析方法，试图构造最左推导序列，然而不能处理左递归文法，同时回溯会影响效率。
对课程组提供的SysY文法进行改写，取消左递归，以 AddExp 推导为例：
addExp -> addExp ("+" | "-") mulExp | mulExp
改为：
addExp -> mulExp (("+" | "-") mulExp)*
同时语法成分输出也要做相应处理。
为了减少回溯，我们需要尽量保证每个非终结符的First集合不相交，这样就可以通过判断First集合来确定使用哪个产生式。然而观察文法，存在First集合相交的情况，这时需要观察相应文法的特殊性，往后继续取标志性单词观察。
一开始我仅用一个 AstNode 类存储所有语法成分，即：
public class AstNode {
private AstNodeType type; // 语法树节点类型
private ArrayList<AstNode> nodes; // 该节点包含的子节点
// ...
}尽管在语法分析作业中这样写并没有问题，然而所有语法树节点以同一方式存储，AstNode的子节点都视为相同的元素，会丢失语法分析的一部分结果，例如：
语句 Stmt → LVal '=' Exp ';'
| [Exp] ';'
| Block
| 'if' '(' Cond ')' Stmt [ 'else' Stmt ]
| 'for' '(' [ForStmt] ';' [Cond] ';' [forStmt] ')' Stmt
| 'break' ';' | 'continue' ';'
| 'return' [Exp] ';'
| LVal '=' 'getint''('')'';'
| 'printf''('FormatString{','Exp}')'';'
对于 stmt 节点，在获取子节点元素时，我们就需要手写判断语句类型，靠文法计算需要获取的子节点的下标，有时候还需要向前查看（遇到可省略语法成分时），几乎相当于又做了一遍语法分析。
因此，为了最大化保留语法分析成果，为每种语法成分建一个类，stmt也细分，每个类里个性化存储子节点，例如对于 stmt 中的 for 语句：
public class StmtFor extends Stmt {
private ForStmt forStmt1 = null;
private Cond cond = null;
private ForStmt forStmt2 = null;
private Stmt stmt;
}将token的相关操作单独形成一类，与语法分析解耦，符合单一职责原则。另外，在我的设计中词法分析和语法分析一起是一遍，所以在语法分析中实现 TokenManager 类来进行token管理，包括控制Lexer读取token、向前查看、获取下一个token。
语法分析采用递归下降法，为每个非终结符构造分析函数，用向前看符号指导产生式规则。例如，对于CompUnit：
/*
* CompUnit -> (Decl | FuncDef)* MainFuncDef
*/
public CompUnit parseCompUnit() throws ParserException {
/* Decl */
CompUnit compUnit = new CompUnit();
while(!tokenManager.checkTokenType(2,WordType.LPARENT)) {
compUnit.addDecl(parseDecl());
}
/* FuncDef */
while(!tokenManager.checkTokenType(1, WordType.MAINTK)) {
compUnit.addFuncDef(parseFuncDef());
}
/* MainFuncDef */
if (tokenManager.checkTokenType(1, WordType.MAINTK)) {
compUnit.addFuncDef(parseMainFuncDef());
}
LexParseLog.add(compUnit.toString());
return compUnit;
}如上所述，为了最大化保留语法分析成果，为每种语法成分建一个类，stmt也细分，每个类里个性化存储子节点。
SysY是分程序结构的语言，在符号表上需执行插入、查表、定位和重定位操作
- 查表是在程序的可执行语句部分读到标识符时，需要判断该标识符是否已经声明：当前所在程序单元 -> 直接外层符号表
- 定位是在分程序的入口建立一个新的子表
- 重定位是在分程序的出口删除已处理完的分程序的标识符的子表
- 定位与重定位操作的工作方式和栈的压入和弹出操作很像。
-
符号表存储的信息：
ident 标识符 isConst 是否用const限定词修饰 isGlobal 是否为全局变量 type 此处直接处理成LLVM IR中的type，用于类型检查 line 符号所在行 constantInit 常量初值（若有），此处直接处理成LLVM中的Constant irPtr 用于记录IR中符号地址（生成代码时用到） -
符号表的组织方式
- 为了便于查找Symbol，我使用
HashMap<String, Symbol>存储 - 为了支持符号表向外层查找操作，需要记录符号表的父表
parent
- 为了便于查找Symbol，我使用
-
符号表的操作
-
定位
在进入分程序的入口时，创建一个新的子表，将其
parent设置为当前符号表，将当前符号表设置为新的子表。（初始表的parent是null）public void locate() { currentTable = new SymbolTable(currentTable); }
-
查表分为声明时的查表和使用时的查表
- 声明时仅需查找当前层符号表
- 使用时需递归查找当前层及直接外层符号表
-
插入
将Symbol插入当前层符号表
-
重定位
在分程序的出口时，将当前符号表设置为其
parent。public void relocate() { currentTable = currentTable.parent; }
-
在语义分析阶段，建立符号表以供查询符号表相关错误。建立一张单例模式的错误信息表errorLog。为了方便调用语法树各节点内方法，将checkSema 方法分散到语法树节点类实现。
在词法分析的过程中，如果创建的 token 是 STRCON 类型，通过正则表达式匹配是否存在非法字符，以及 \ 后不是 d 或 n 的情况。
| 错误类别码 | 错误类型 | 解决思路 |
|---|---|---|
| b | 名字重定义（函数名和变量名重定义） | 在当前作用域内查找 |
| c | 可执行语句使用未定义的名字 | 不断往直接外层查找 |
| d | 函数参数个数不匹配 | Symbol记录的FunctionType的ArgumentTypes |
| e | 函数参数类型不匹配 | Symbol记录的FunctionType的ArgumentTypes |
| h | 不能改变常量的值 | Symbol记录的isConst |
| f | 无返回值的函数存在不匹配的return语句 | 在FuncDef 内进行处理 |
| g | 有返回值的函数缺少return语句（函数末尾） |
在语法分析阶段结束后，处理出符号表。为了处理出常量，如数组维度、全局变量初值、constDecl初值，需要为所有表达式及元素实现 getOpResult 方法，以及在节点与子节点之间需要传递 isGlobal 等信息。
| 错误类别码 | 错误类型 |
|---|---|
| i | 缺少分号 |
| j | 缺少右小括号 |
| k | 缺少又中括号 |
此处的难点是在语法分析的过程中有向前看的操作，若丢失关键符号，会导致进入分支错误。缺少右小括号不必担心这种情况，只需在需要右小括号但不存在的时候产生错误信息并新建一个分号token放入语法树。tokenManager.getNextToken() 方法调用时要和所需要的类型进行匹配，否则报错。下面以缺少分号为例：
stmt -> 'return' [exp] ';'
stmt -> Lval '=' 'getint' '(' ')' ';' | Lval '=' Exp ';' | [Exp] ';'
在正常情况下，第一句中分号判断是否有exp；第二句中如果在分号前出现了等号则stmt为前两种情况。那么，
- 在依靠分号进行分支选择的时候，先假设程序正确来分析，保存当前状态；如果进入的分支无法匹配文法，抛出异常；在原分支选择处接收异常，并进行回溯。
- 为了能完成回溯动作，
tokenManager新增backupBuffer等备份属性，在尝试匹配的时候打开isBackup开关，进行备份。 - 在我的架构中，在存语法树时，我已经舍弃了一些非必要的token，例如分号、括号等，故我还需要补充一些行号记录。
| 错误类别码 | 错误类型 | 解决思路 |
|---|---|---|
| f | 无返回值的函数存在不匹配的return语句 | 从 FuncDef 不断往下传 funcType，遇到 return 语句就和 funcType 比对。 |
| g | 有返回值的函数缺少return语句（函数末尾） | 判断 block 的最后一个 blockIterm 是否为 return 语句。 |
| l | printf中格式字符与表达式个数不匹配 | 仅需判断stmtPrintf.getExps().getSize 是否等于formatString中 %d 的个数。 |
| m | 在非循环块中使用break和continue语句 | for 设置其 stmt 循环块内的 isInLoop 均为 true。 |
语义分析阶段生成的符号表在生成中间代码时需要复用，需要支持从当前符号表依次遍历子符号表，故记录子符号表数组 childTables，以及当前遍历的子符号表下标 index ，方便程序出口退出子符号表返回父符号表时，获取下一子符号表。
参考资料：

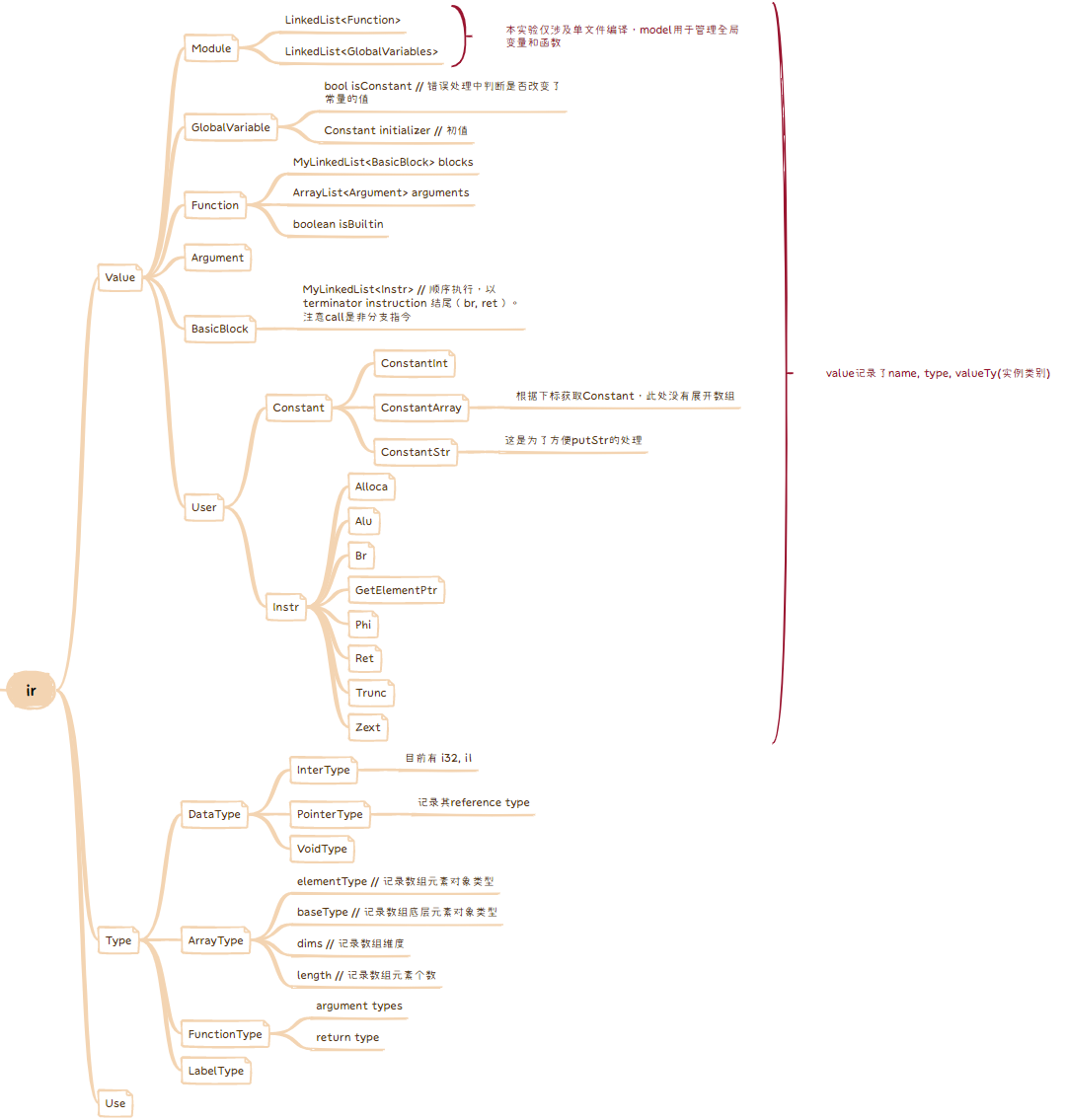

本部分主要通过学习LLVM相关文档和源码实现中间代码。
LLVM IR采用静态单赋值（SSA）形式，类似三地址码，每个值只有一个定义，有助于实现def-use链，有助于后续编译器进行数据流分析和各种优化。同时，LLVM IR实现存储中间代码的结构功能。以下主要关注指针类型，数组对象类型，value、user、use设计。
给定任何一个Type，都有一个对应的指针类型 Pointer to Type。（没有二维指针的概念）
数组类型需要记录元素类型 T 和元素个数 N ：[N x T]，要从一维的角度理解。
数组常量的实现需要方便后续语义处理根据下标获取底层元素：
public ConstantInt getBase(int...idxs) {
Constant constant = this;
for (int idx : idxs) {
constant = ((ConstantArray)constant).getVals().get(idx);
}
return (ConstantInt)constant;
}记录每个user使用了哪些value，每个value被哪些user使用，其中use类记录每一个user-value的关系。
当某条指令instr 使用了某个value时，需要维护use-value关系，具体的：
public void use(Value value) {
Use use = new Use(this, value); // 创建use记录该use-value关系
this.operands.add(use); // this user value
value.addUser(use); // value used by this
}采用递归下降子程序分析法，自顶向下对语法成分进行分析，并生成相应的指令，此处重用了语义分析阶段生成的符号表。
在符号表设计部分提到，为了重用符号表的设计，在符号表中记录了子符号表列表以及已遍历到的子符号表下标（即在当前scope中正在处理的子scope下标）。在语义分析阶段，
- 声明变量，在当前scope查找标识符对应的
symbol，将其属性irPtr设为声明该变量的指令alloca。 - 使用变量，在当前scope查找标识符对应的
symbol，若找到symbol但其属性irPtr为空或未找到symbol，说明在当前状态该变量未声明，继续向外查找符号表。
SSA是一种变量的命名约定，要求程序中每个变量都有且只有一个赋值语句，方便检测可达性优化等。
为了实现SSA，在生成中间代码过程中，我通过alloca， load，store来完成对象的声明和读写（然而内存读写是非常耗时间的，后续会在代码优化中通过alloca+mem2reg技术优化生成phi指令）。这就需要符号表中记录的 irPtr 来给出变量地址。
一共考虑下列情形：
-
是获取LVal的地址还是获取LVal的值
Stmt -> LVal '=' Exp ';' Stmt -> LVal '=' 'getint' '(' ')' ';' ForStmt -> LVal '=' Exp PrimaryExp -> LVal // 注意到，前3种情况是获取LVal的地址，后一种是获取LVal的值。 -
变量类型是否为指针的指针
只有当函数形参为数组指针时，函数体内用alloca保存数组指针会出现指向指针的指针。此时需要先load。
-
如果标识符类型为数组类型，由getelementptr的第一个索引是基于整个数组的偏移，补充第一个索引0即可。
-
如果想获取指针类型且标识符类型为数组类型，getelementptr补充索引0。
for(Initial; Cond; Step) { Body }
For循环的关键在于理清循环语句的执行步骤，从而创建基本块处理跳转。同时，在遇到break，continue时需要知道跳转到哪个基本块，故维护了 loopStack 用于记录在当前循环中，break和continue跳转的基本块。
break：跳出当前循环，进入merge_block
continue：跳过本轮循环后续语句，跳转到step_block
void visitStmtFor(StmtFor stmtFor) {
create condBB, bodyBB, stepBB, mergeBB
loopStack.add(mergeBB);
loopStack.add(stepBB);
complete initial;
complete cond
complete body // 此处会遇到break和continue，break则获取次栈顶，continue获取栈顶
loopStack.pop();
loopStack.pop();
complete stepBB
}短路求值是或运算中若某个子表达式值为1，则后续子表达式不必计算，整个表达式值为1；与运算中若某个子表达式值为0，则后续子表达式不必计算，整个表达式值为0。由于一些表达式计算存在副作用，所以我们必须实现短路求值。

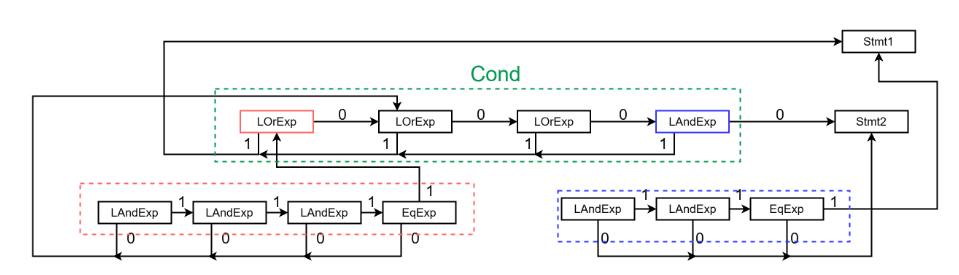

以生成LorExp的中间代码为例，正如教程图示，在递归处理完当前LAndExp后，若为true，则跳转到trueBB，否则跳转到新生成的nextBB继续处理下一个LAndExp。
private Value visitLOrExp(LOrExp lOrExp, BasicBlock trueBB, BasicBlock falseBB) {
Value value;
BasicBlock nextBB;
for (int i = 0; i < lOrExp.size() - 1; i += 2) {
nextBB = new BasicBlock(curFunc);
value = visitLAndExp((LAndExp) lOrExp.get(i), nextBB);
curBB.addInstr(new Br(curBB, value, trueBB, nextBB));
curBB = nextBB;
}
value = visitLAndExp((LAndExp) lOrExp.get(lOrExp.size() - 1), falseBB);
return value;
}-
变量的声明使用可能有一种情况：
int a = 1; { a = 5; // 虽然该层scope包含a，但此时a还未声明，此处使用的是外层的a int a; }
因此，需要判断
symbol的irPtr属性是否为空来判断当前状态变量是否声明。 -
返回值为void的函数最后不一定有
return;，然而生成中间代码时只有遇到return才会生成ret指令，于是在语义分析阶段补充了return。
目标代码生成关注指令选择、生成全局数据段和代码段、寄存器分配等。本设计构造LIR架构存储目标代码并用于机器相关优化。采用递归下降子程序分析法生成目标代码，在该阶段使用虚拟寄存器，对于特定用途的寄存器使用直接分配了物理寄存器；维护栈空间；函数跳转前后保存和恢复现场等。在为虚拟寄存器分配物理寄存器时，我暂时先采用FIFO寄存器分配，同时预留了图着色寄存器分配的优化。
贴合mips特征的IR架构，与中端相比省略了value-use的维护，增加了def-use的维护，用于活跃变量分析。
使用的mips指令集：
addu,
addiu,
and, // rd = rs and rt
andi,
or,
ori,
subu,
xor,
mul,
mult,
div,
mfhi,
sll,
sra, // 算术右移
seq,
sne,
slt,
slti,
sle,
sgt,
sge,
lw,
sw,
beq, // if(rs=rt) then PC+offset
beqz,
bge, // if(rs>=0) then PC+offset
bgt, // if(rs>0)
ble, // if(rs<=0)
blt,
bne, // if (rs!=rt)
j,
jal,
jr,
syscall,
li,
la,
move

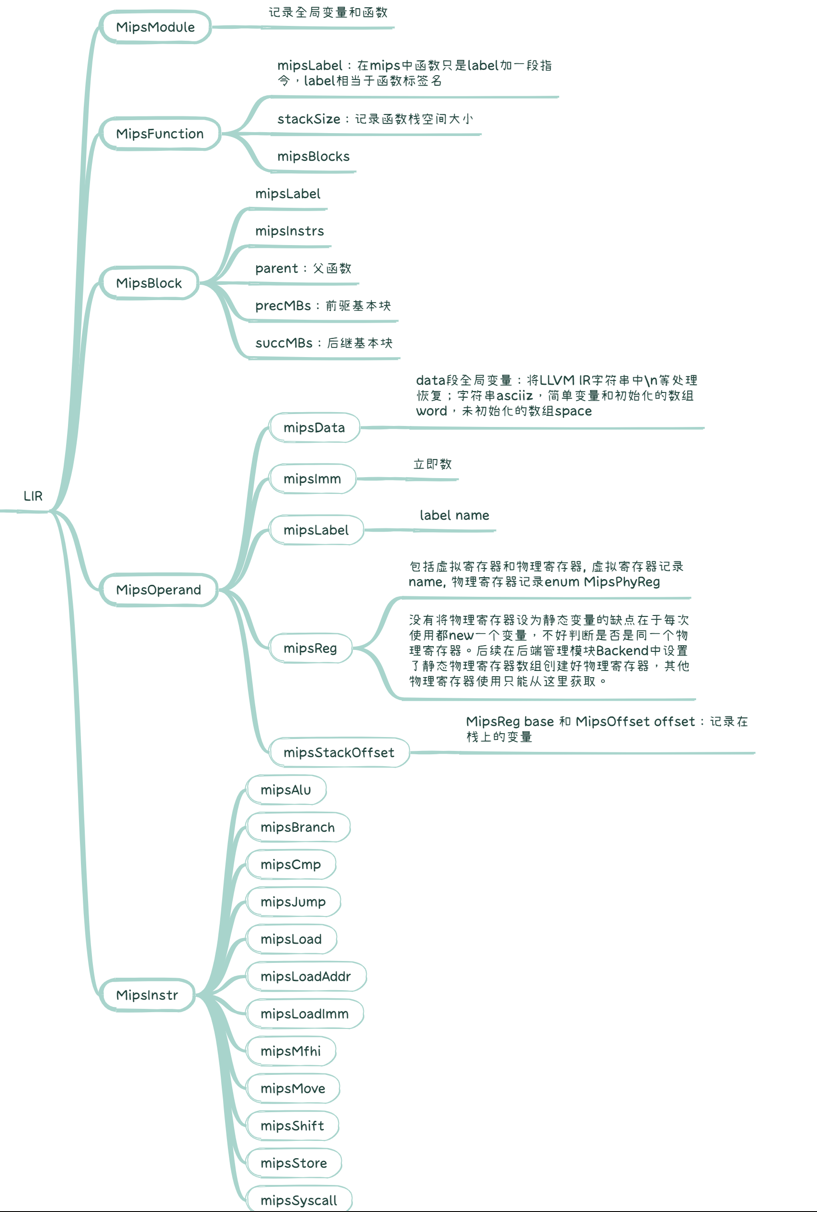

架构图：
这一步根据LLVM IR生成包含虚拟寄存器的目标代码，需要记录LLVM IR到LIR各数据的映射，方便查找，包括：
f2mf: irFunction到mipsFunction的映射
bb2mb: irBasicBlock到mipsBasicBloc的映射
val2opd: irValue到mipsOperand的映射, mipsOperand包括reg，mipsImm，mipsStackOffset
gv2md: irGlobalVariable到mipsData的映射
根据irValue查找目标代码中的操作数时，有3种情形：
- 常数 -> 生成立即数
- 查找
val2opd-> 存在即为查找结果；若不存在，生成虚拟寄存器放入val2opd，并返回（之所以可能不存在是因为翻译LLVM IR的顺序中不一定先声明再使用，可联想到function和block也如此，需要提前声明好）
在翻译指令时，alloca指令变为生成 MipsStackOffset 并放入 val2opd；gep 指令处理 base 和 offset 生成 MipsStackOffset 放入 val2opd ，算术指令若两个操作数均为立即数，直接计算生成立即数结果。在这些过程中，若需要中间寄存器则尽可能使用 $v0 （本设计中 $v0不参与后续图着色寄存器分配）。接下来关注目标代码生成中更具挑战性的函数声明和函数调用，两者均涉及栈空间维护，同时具体操作顺序也是值得思考的问题。
此处指非内建函数声明，内建函数调用直接内联，不真正调用函数。
- 计算函数所需栈空间，生成
addiu $sp, $sp, -offset为函数开栈空间 - 保存函数返回地址
$ra，因为函数内调用函数会覆盖$ra - 获取函数形参，前4个形参从寄存器
$a0-$a3获取并move（move是因为这四个寄存器也会参与后续寄存器分配），后四个从栈空间加载，此处需要偏移需要加上curStackOffset（因为这是函数调用前的保存）。 - 生成mips指令
- 保存现场，将为函数分配的寄存器值保存到栈空间中
- 将函数实参加载到寄存器和栈空间中（注意栈空间方向）
- 更新栈空间偏移
- 生成跳转指令
- 若函数存在返回值，生成
move指令将$v0的值存放到虚拟寄存器中（因为在本设计中$v0·被认为是一个临时寄存器） - 恢复现场和栈空间偏移
在初版目标代码生成中，我先尝试了FIFO寄存器分配用于调试 LIR 和 codeGen。
在为虚拟寄存器分配物理寄存器的过程中，如果虚拟寄存器是使用，要么分配了物理寄存器，要么在栈中 load 即可；如果虚拟寄存器是定义，按先进先出的原则分配物理寄存器。以下是FIFO寄存器分配的伪代码：
LinkedList<MpReg> physicalRegs = new LinkedList<>(); // 物理寄存器
HashMap<MpReg, MpReg> phyRegMap = new HashMap<>(); // 虚拟寄存器 -> 物理寄存器
HashMap<MpReg, MpStackOffset> stackMap = new HashMap<>(); // 虚拟寄存器 -> 栈偏移
int stackOffset = 0 + function.getOffset(); // 栈偏移
int p = 0;
for(基本块b) {
for(指令i) {
for (使用寄存器useVR) {
if (useVR在物理寄存器中)
useVR = regMap.get(useVR);
else {// useReg在栈中
MpReg pr = getPhyReg();
new Load pr, stackOffset($sp);
stackMap.remove();
phyRegMap.put();
setReg();
}
}
for (定义寄存器defVR) {
MpReg pr = getPhyReg();
phyRegMap.put();
setReg();
}
}
}
MpReg getPhyReg() { // 获取一个物理寄存器
if (physicalRegs[p]未被分配) {
phyRegMap.put(vr, physicalRegs[p]);
return physicalRegs[p];
p = (p+1)%k;
}
else {
new store physicalRegs[p], stackOffset($sp);
stackMap.put(MpReg, MpStackOffset);
offset += 4;
phyRegMap.remove();
return physicalRegs[p];
}
}-
指令中如果使用寄存器，统一存储到抽象类
MipsInstr中方便def-use维护。 -

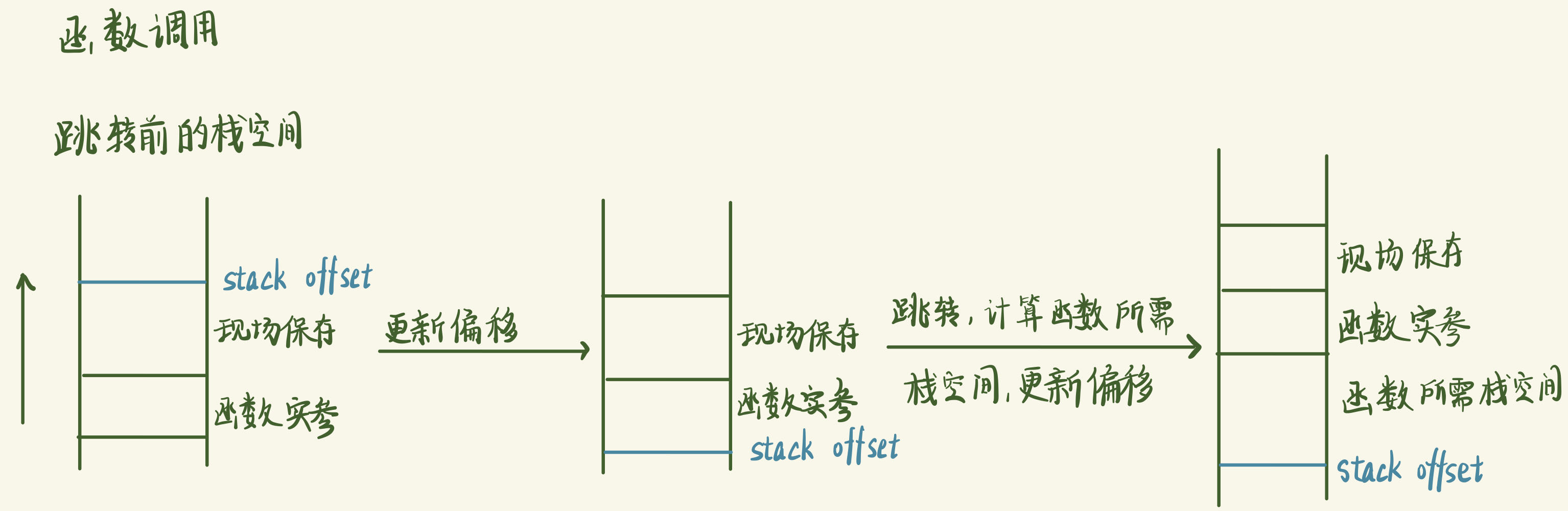

观察函数调用执行流程：
在函数跳转前保存的实参 mipsStackOff 不等于跳转后获取函数参数时刻的 mipsStackOff，因为发生了开辟函数所需栈空间，应该更新偏移，本设计的做法是将获取大于4的函数参数的 load 指令标记为SPreference ，表示 load 偏移需要加上函数栈空间大小。
- 后续将FIFO寄存器分配改为图着色寄存器分配，效率大大提升。
