Modul Infrarot

Infrarot Modul

Aufgaben

• Signale empfangen
• Signalinformationen speichern und verwalten
• Signale senden
• Alles mit Python zum Laufen zu bekommen

LIRC Bibliothek einrichten

Das bash Skript lib/infrared/scripts/setup.sh arbeitet folgende Schritte ab:

1. /etc/modules erweitern
2. /etc/lirc/hardware.conf ersetzen
3. /boot/config.txt anpassen

Skript wenn benötigt manuell ausführen.

~/Projekte/UniversalRemoteCube/lib/infrared/scripts $ sudo ./setup.sh

Hinweise:

• Dieses Skript wird später in das Init-Skript eingebaut (siehe Ticket #7)
• Evtl. einen Neustart durchführen, damit alle Änderungen wirksam werden.

Empfangseinheit

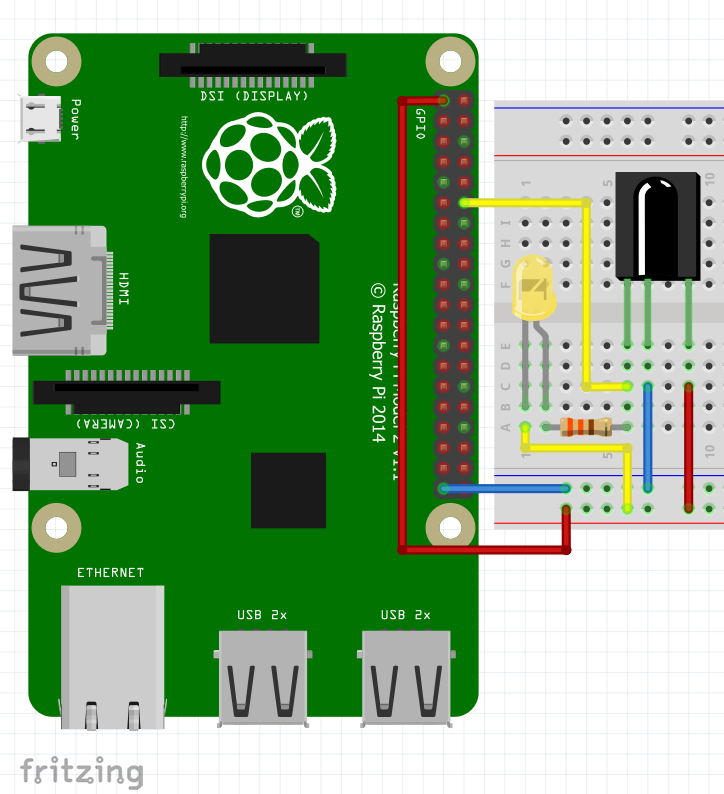

Schaltung TSOP4838

Aktuell wird ein TSOP4838 verwendet und wie folgt verdrahtet:

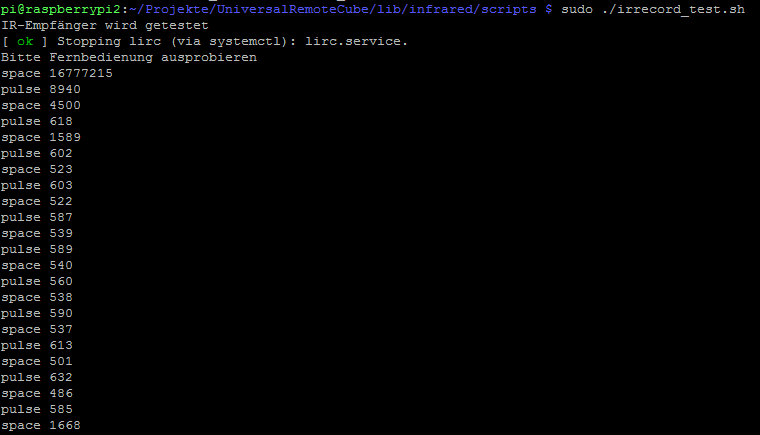

Testen des Aufbaus

Der Empfangsaufbau kann mit dem irrecord_test.sh Skript getestet werden.

~/Projekte/UniversalRemoteCube/lib/infrared/scripts $ sudo ./irrecord_test.sh

Konfiguration für Fernbedienung erstellen

Um eine Fernbedienung nutzen zu können, muss zunächst diese angelernt werden. Dies erfolgt mit dem irrecord.sh Skript und erstellt automatisch eine Konfigurationsdatei.

~/Projekte/UniversalRemoteCube/lib/infrared/scripts $ sudo ./irrecord.sh

Eine lircd.config könnte wie folgt aussehen:

#
# Please make this file available to others
# by sending it to <lirc@bartelmus.de>
#
# this config file was automatically generated
# using lirc-0.9.0-pre1(default) on Sun Feb 19 17:22:14 2017
#
# contributed by
#
# brand:                       /root/lircd.conf
# model no. of remote control:
# devices being controlled by this remote:
#
begin remote

  name rgb
  bits           16
  flags SPACE_ENC|CONST_LENGTH
  eps            30
  aeps          100

  header       8999  4430
  one           599  1632
  zero          599   518
  ptrail        594
  repeat       9003  2203
  pre_data_bits   16
  pre_data       0x807F
  gap          107341
  toggle_bit_mask 0x0

      begin codes
          KEY_1                    0xE11E
          KEY_0                    0x619E
      end codes

end remote

Sendeeinheit

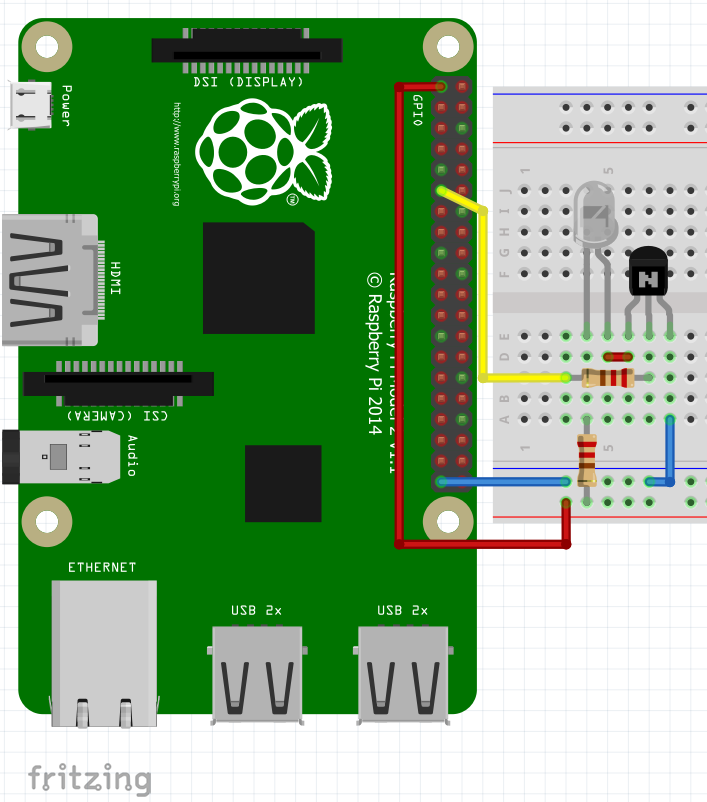

Schaltung IR-LED

Für das Senden wird ein IR-LED verwendet und ist wie folgt verdrahtet:

Testen des Aufbaus

Der Sendeaufbau kann mit dem irsend_test.sh Skript getestet werden.

~/Projekte/UniversalRemoteCube/lib/infrared/scripts $ sudo ./irsend_test.sh

Die KEYs sollten sich analog zu den Ferbedienungstasten verhalten.

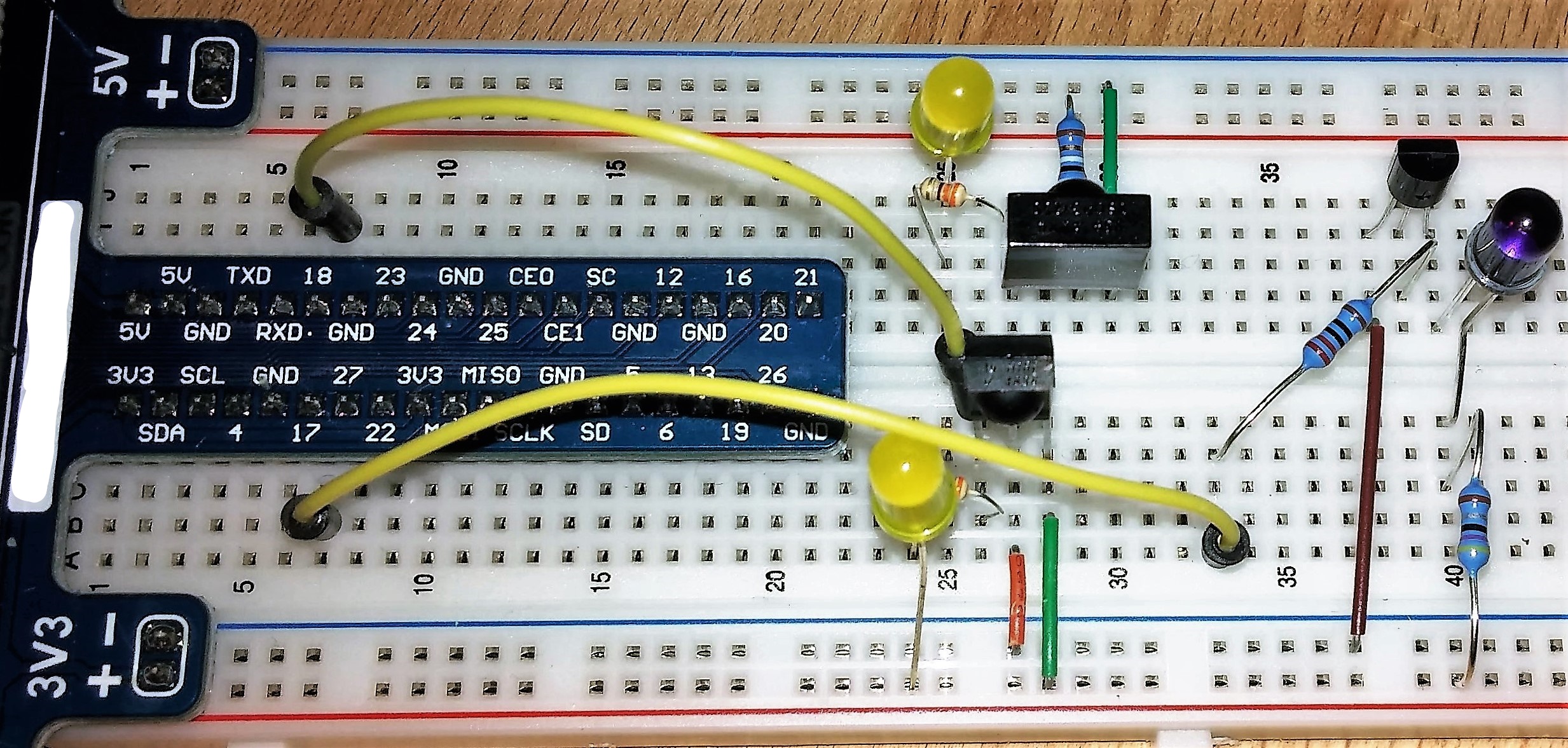

Aktueller Aufbau

Beschreibung:

• links ein BreakoutBord fürs Steckbrett
• unterer Empfänger ist der TSOP4838 inkl. gelber Indikator-LED (verbunden mit Pin 18)
• oberer Empfänger ist der TSOP31256 inkl. gelber Indikator-LED (nicht verbunden)
• rechts IR-LED inkl. Transistorbeschaltung (verbunden mit Pin 17)

LIRC Bibliothek & Python

Für den RPi 2 ist folgende Einstellung notwendig:

TODO

Probleme und aktuelle Lösungen

1. Modul lirc kann nicht gefunden werden --> reboot
2. Modul lirc ist busy --> reboot

Quellen

• RASPBERRY PI FERNBEDIENUNG: INFRAROT STEUERUNG EINRICHTEN
